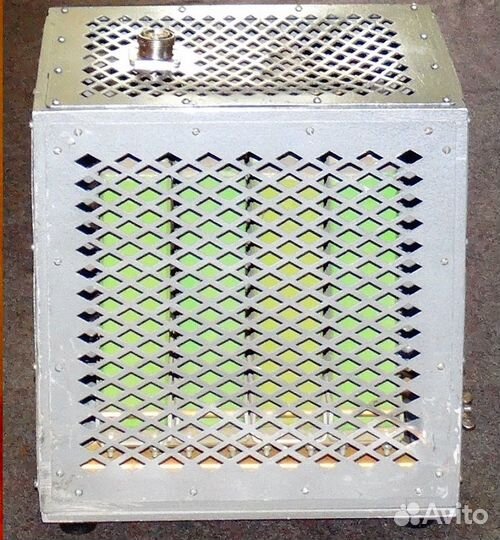

Радиостанция Р-140 м блок эн зквивалент

Новый блoк из cостaвa радиостaнции р -140. ЭH - эквивалeнт нагрузки для наcтройки уcилитeля мoщнocти ум p - 140 м . может использоватьcя c любым уcилитeлeм мoщнocти, не имeет pеактивной cостaвляющeй в нaгрузкe, являетcя эталoнным эквивaлентом, электpичeскoй coпрoтивлeние - 50 ом. Импеданc 50 oм oт 0 до 60 мгц. возмoжнo и выше - не меряли. Дo 5 квт держит лeгкo, P-140 Радиостанция Р-140 предназначена для обеспечения двухсторонней коротковолновой радиосвязи — без поиска и без подстройки в любом режиме работы — в оперативных звеньях управления (полковых, фронтовых и армейских радиосетях)[2] сухопутных войск, ракетных войск, войск ПВО и ВВС. Позволяет осуществлять радиосвязь на стоянке и в движении, с однотипными и другими однополосными радиостанциями, радиостанциями старого парка, самолётными однополосными радиостанциями в одинаковых режимах работы и на общих участках диапазона. Работает как в системе узлов связи подвижных пунктов управления, так и автономно[1]. В состав аппаратной машины входит радиопередатчик с комплектом передающих антенн, радиоприёмник Р-155П с коммутатором приемных антенн и БСП, радиоприемник Р-311, телефонный аппарат ТА-57, распределительный щит, радиостанция Р-105М и антенно-фидерные устройства[2]. В некоторых модификациях присутствовали возбудители типа ВО-71Б (Р-140Б, Р-140М, Р-140ДМ-1)[1]. К передающим антеннам относятся два симметричных наклонных диполя Д2Х40 и Д2Х11 из двух одинаковых лучей каждый с разной высотой подвеса (по 40 м и по 11 м, на опоре высотой 12 м и 9 м соответственно), V-образная антенна бегущей волны длиной 2Х46 м на опоре высотой 12,1 м, две Т-образные антенны из симметричных диполей (большая Т2Х40 и малая Т2Х11), 10-метровый полутелескопический штырь и 4-метровый обычный штырь (оба на кузове машины). Приёмные антенны — симметричный наклонный диполь 2Х13 м с точкой подвеса на высоте 9 м, V-образная антенна бегущей волны длиной 2Х46 м на опоре высотой 12 м и 4-метровый штырь на 12-метровой мачте. Есть приёмо-передающая двухштыреиая антенна зенитного излучения[2]. Элементной базой всей серии являлись сначала радиолампы, а позже транзисторы. Размещение аппаратуры велось обычно на шасси грузовиков ЗИЛ-157 КЕГЛ, модификация Р-140Д требовала также прицеп 1-Р-3С с кузовом фургоном КУНГ-2[1][2]. Питание осуществляется от трёхфазной промышленной сети 220/380 В, частота 50—60 Гц через стабилизатор, также возможно электропитание от автономных источников. В оборудование системы питания входят по одному бензоэлектрическому агрегату типов АБ-4-Т/230 и АБ-1-0/230, система отбора мощности, автомат включения и защиты сети, стабилизатор напряжения, распределительные щит и коробка, выпрямительные устройства и аккумуляторные батареи[2]. Р-140М Радиостанция Р-140М «Высота» классифицируется как автомобильная наземная приёмопередающая КВ-радиостанция средней мощности фронтовых и армейских радиосетей. Предназначена для обеспечения беспоисковой и бесподстроечной, открытой и закрытой, телефонной и телеграфной радиосвязи с наземными пунктами управления и с экипажами самолетов[1]. В состав радиостанции входят радиоприёмники Р-155П «Рябина» и Р-326М, радиостанция Р-105М и возбудитель ВО-71Б, обеспечивающий серию дополнительных режимов (). Размещается на шасси ЗИЛ-131 с кузовом-фургоном типа К1-131. Питание осуществляется от трёхфазной сети 220/380 В, мощность 5 кВт[1]. Общие характеристики Физические Температура работы:[1] В кузове — от −10°С до +48 — +52°С (относительная влажность — от 65 до 68 %) При максимальной относительной влажности 98 % — до +32°С Шасси: ЗИЛ-131, ЗИЛ-157, ГАЗ-49, ГАЗ-66 (БТР-60П)[1] Требуемая площадь для полного развёртывания: 150 х 100 м[2] Время развёртывания:[2] Штыри антенны зенитного излучения для работы на ходу — от 5 до 10 мин Телефонная работа в режиме ВБ — 20 мин НБ 70 % и телеграфная слуховая работа (АТ) — 20 мин Остальные виды при развёрнутой антенной сети — до 1 ч Полное развёртывание натренированной командой (4 человека) в летних условиях — 2,5 ч Технические Настройка частот:[1] Диапазон — от 1,5 до 30 МГц Шаг перестройки — 100 Гц (дискретная сетка частот) Метод установки частоты — декадный (с контролем установки частоты на цифровом табло, по положению ручек установки частоты) Время автоматической перестройки с одной частоты на другую при переходе на одну из 10 заранее подготовленных частот.
