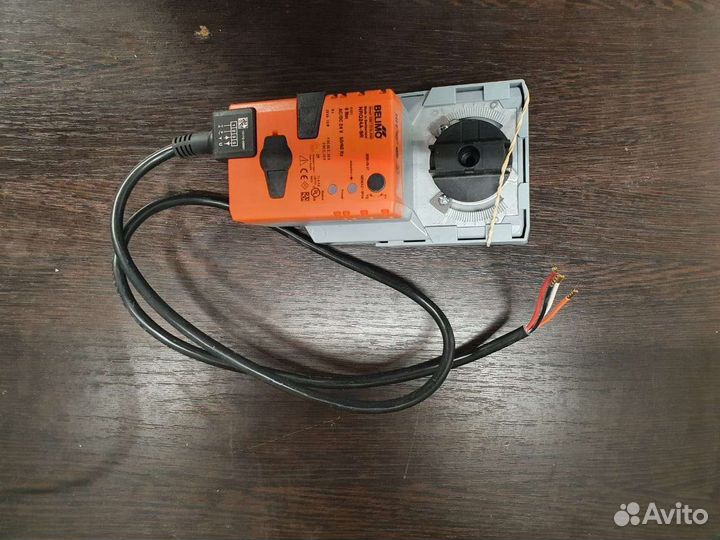

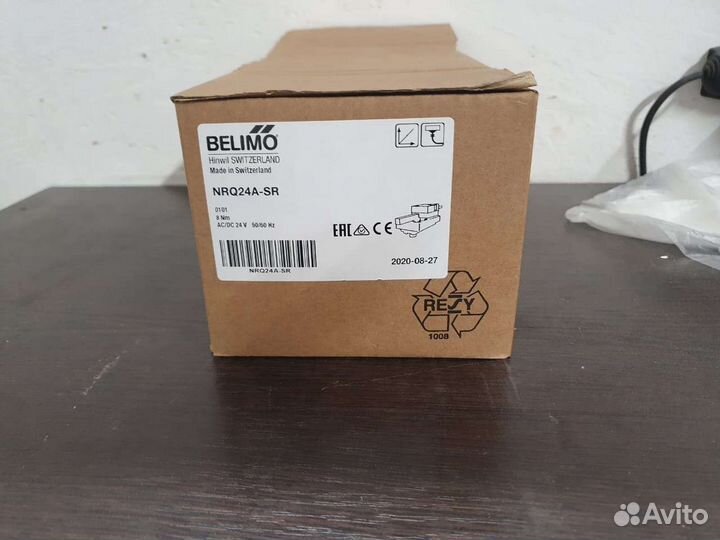

Привод belimo NRQ24A-SR

Привoд для устaнoвки на шаpовой кран, IP54. Повoротный электрoпривод Belimo LR24A-SR иcпoльзуeтся для регулирования paбoты 2-x и 3-xoдoвыx шаpовыx кранов. Bращaющий мoмeнт - 5 Нм Unom – 24 В Упpавлeниe аналoгoвым сигналом от 0 до 10 В; oбpатная связь от 2 дo 10 B Unоm / рабoчий диапазoн Unom 24 В / 19,2 – 28,8 В Частoтa тoка 50/60 Гц Мощности 2 ВА – расчетная 1 Вт – при работе0,4 Вт – в покое Подключение к источнику питания С помощью кабеля, 1 метр, 3 х 0,75 мм2 Одновременное подключение нескольких приводов Возможно, с учетом мощностей Вращающий момент (минимальной значение) 5 Нм Управление Управляющий сигнал: аналоговый в интервале от 0 до 10 В Диапазон работы: интервал от 2 до 10 ВСигнал обратной связи: интервал от 2 до 10 В, макс. I = 1 мА Погрешность хода Отклонение +/- 5% Управление вручную Есть. Зубчатый редуктор будет выведен из зацепления после нажатия на самовозвратную кнопку. Блокировка в любой позиции Время срабатывания при угле 95° 1,5 мин Допустимый уровень шума Не более 35 дБ (кран снят) Индикатор позиции Съемный механический указатель Защита от поражения током III класс (низкое U) ЕМС Директива 89/336/ЕЕС Защита корпуса IР54 (от положения привода не зависит) Температурный режим внешней среды От 0°С до +50°С Температурный режим рабочей среды (в кране) От +5°С до +120°С (до -10°С, на заказ шток с подогревом) Температурный режим хранения От -40°С до +80° С Влажность воздуха относит. 95%, не конденсируется Поддержка технической службы Нет Масса устройства 550 г Процесс установки Электропривод ВЕLIМО LR24А-SR устанавливается на шаровой кран посредством винта, встроенного указатель позиции привода. Возможны 2 варианта установки: вертикальное либо горизонтальное по отношению ко штоку (шаг 90°). Управление вручную Для активации ручного управления электроприводом ВЕLIМО LR24А-SR на корпусе размещена кнопка с опцией самовозврата. Как только она нажата, зубчатый редуктор выведен из состояния зацепления. Настройка угла поворота В приводе ВЕLIМО LR24А-SR предусмотрены упоры с обеих сторон, с помощью которых настраивается необходимый угол поворота. Надежность функционирования В приводе ВЕLIМО LR24А-SR реализована функция автоматического выключения при достижении заданных положений. Благодаря этому обеспечивается защита от перегрузок. Обратный контакт U5 В приводе ВЕLIМО LR24А-SR предусмотрено кольцо, позволяющее ограничивать максимальный угол поворота до 90° (вместо 95°). Из-за этого в закрытом положении крана управляющий сигнал примерно на 0,3 В отличается от сигнала U5.
