PowerBox for PCMflash NEW

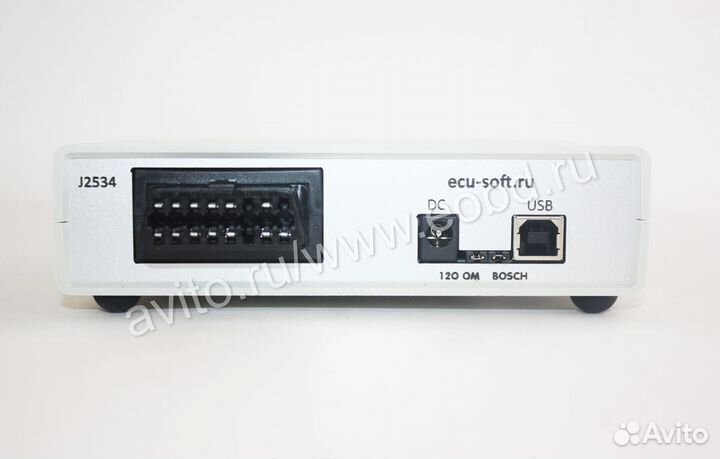

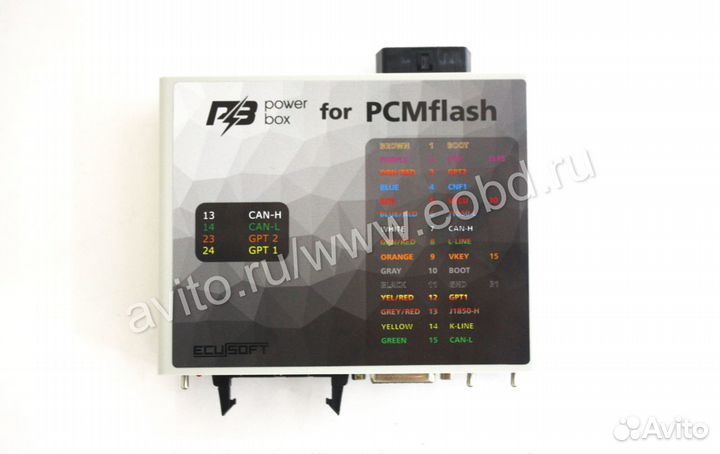

PowerBox for PCMflash NEW Рекомендуем использовать с кабелем DB15 - PIN. Артикул: 19274 Коммутационный прибор PowerBox for PCMflash предназначен для подключения блока управления к загрузчику программного обеспечения «на столе» и автоматической (если поддерживает загрузчик и адаптер J2534) или ручной коммутации напряжений питания и формирование сигналов RESET, BOOT, CNF1, GPT1, GPT2, WATCHDOG. Совместим в автоматическом режиме с загрузчиками, которые используют для управления: BOOT - OEM12, 12 контакт OBD-II. Управление подачей питания - L-LINE, 15 контакт OBD-II. Важно: — Для работы с 71 модулем PCMflash переключатель BOOT должен быть в положении AUTO. (Индикатор BOOT должен светиться, при подаче питания на ЭБУ). — В режиме MANUAL - питание нужно подавать именно переключателем на PowerBox , а не с внешнего источника. — В режиме GPT позволяет работать c 5V и 12v сигналами, а так же с дифференциальными входами без использования конденсаторов. — Прибор оснащен тремя переключателями для обеспечения работы в разных режимах. — Переключатель - POWER, управление питанием. — Прибор имеет три режима подачи питания на ЭБУ: — - OFF, выключено, позволяет снять все питающие и управляющие сигналы с разъёмов IDC-26 и DB-15. — - MANUAL, включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы. — -AUTO, автоматическое управление, в данном режиме управление питанием производит загрузчик сигналом L-Line (15 контакт OBD-II). — Переключатель BOOT, одновременное управление сигналами BOOT, RESET и CNF1 (3,3 вольта): — - OFF, выключено, позволяет снять все управляющие сигналы с разъёма DB-15. — - MANUAL, включено, подтягивает RESET и BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам. — -AUTO, автоматическое управление, в данном режиме одновременное управление сигналами BOOT, RESET и CNF1 производит загрузчик (12 контакт OBD-II, OEM12). — Для работы встроенного генератора с 71 модулем PCMflash, переключатель BOOT должен быть в положении MANUAL или AUTO. Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях: — -RESET– 5,1 KОм (в ранние версии до s/n:2050 устанавливался 510 Ом ) — -BOOT – 510 Ом — -CNF1 - 220 Ом Шина CAN имеет терминальный резистор 120 Ом. Для работы с процессорами Renesas, а также Tricore с GPT прибор оснащён переключателем, изменяющим уровни сигналов 3,3 вольта и 5 вольт. Прибор оснащен многоцелевыми разъемами, что позволяет гибко производить подключения. USB разъем предназначен для подключение к компьютеру. Разъем требует подключение при задействовании встроенного преобразователя USB – UART, для обновления программного обеспечения прибора PowerBox, а также при программировании процессоров марки Renesas. DC разъем предназначен для питания встроенной схемы прибора, а также подключаемого ЭБУ. Рекомендуются к применению только качественные блоки питания с выходным напряжением 12 вольт. При чтении пароля, когда это невозможно на автомобиле, нужно учитывать, что высоковольтные преобразователи в ЭБУ при старте потребляют достаточно большой ток, что может привести к срабатыванию защиты или даже вызвать к поломку блока питания. Схема подключения у нас на сайте ______________________________ Купить PowerBox для ПСМ  в Санкт-Петербурге быстро недорого ______________________________ ДЛЯ ВАС: 24/7 принимаем заказы Высокий уровень оказания услуг Большой выбор диагностического оборудования Поможем настроить и установить программное обеспечение Оборудование проверяется на работоспособность нашими специалистами перед отправкой Решим вопросы гарантийного и послегарантийного обслуживания в короткие сроки Любая форма оплаты 6 месяцев гарантии со дня покупки товара ДОСТАВКА: Доставка  по РФ осуществляется транспортными компаниями, сроки и стоимость  уточняйте у нашего менеджера ☛ CDEK ☛ Почта России ☛ EMS ☛ Boxberry CАМОВЫВОЗ: с 9:30-19:00 пн-чт с 9:30-18:00 птн с 10:00-18:00 сб-вс Вы  можете посмотреть обзоры на оборудование, примеры работ с приборами,  установка программ для диагностики и многое другое на нашем канале  YOUTUBE.
