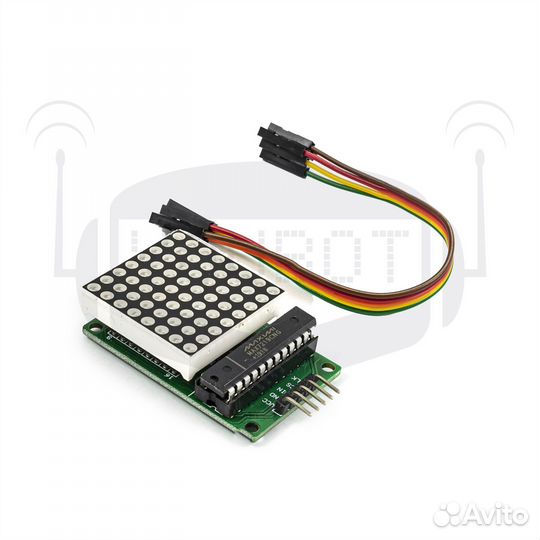

Led матрица модуль MAX7219

Led матрица модуль MAX7219 - представляет собой интегрированный последовательный ввод / вывод общего катода драйвера дисплея, который соединяет микропроцессор 7-сегментный цифровой светодиодный дисплей с восьми цифр, вы также можете подключить последовательно несколько дисплеев или 64 независимых светодиода.Нужно только три порта ввода-вывода для управления точкой. Особенности: — Один модуль может управлять 8x8 матричным дисплеем общий катод — С 4-мя крепежными отверстиями диаметром 3 мм, может быть установлена с помощью стоек для печатных плат — Модуль с интерфейсами ввода и вывода, поддержка каскадирования нескольких модулей Инструкции по подключению: 1. С левой стороны модуля к входному порту, справо на выходной порт. 2. Когда управление в одном модуле, просто подключите входной порт к CPU 3. Для каскадирования модули подключить последовательо друг за другом 51 микроконтроллеры, подключение например: — VCC → 5V — GND → GND — DIN → P22 — CS → P21 — CLK → P20
