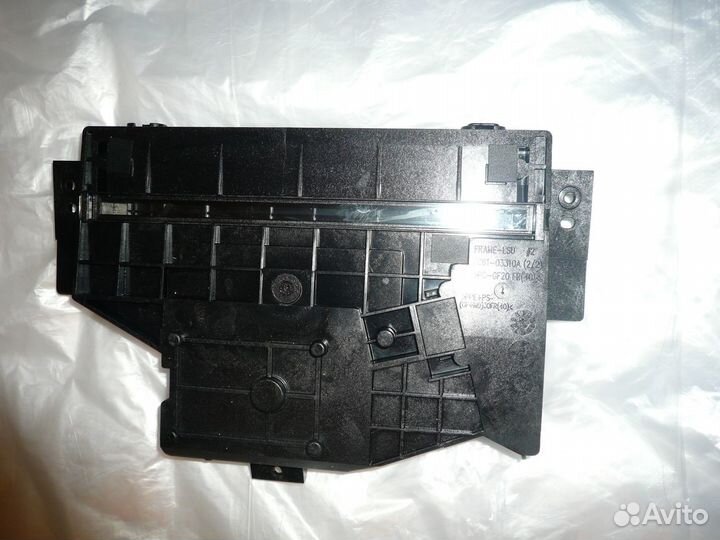

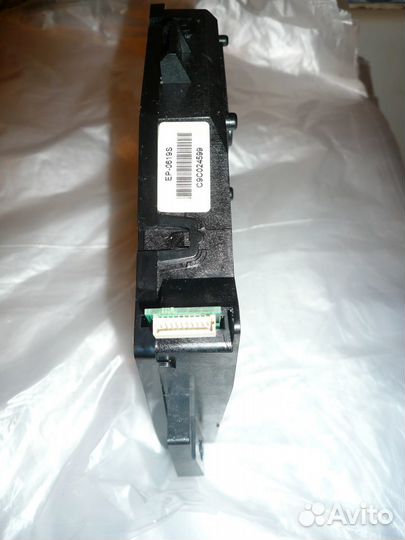

Laser Unit 130N01579 Лазерное устройство Xerox

Оригинальный б/у на запчасти (продается как есть, без обмена и возврата, состояние неизвестно) Лазерное устройство является центральной частью Xerox Phaser 3140/3155/3160 и управляется цепью платы контроллера. Это устройство преобразует видеоданные, полученные с платы контроллера, в скрытое электростатическое изображение на поверхности барабана фоторецептора (OPC). Это достигается путем управления лазерным лучом и экспонирования поверхности барабана фоторецептора лазерным лучом. Вращающееся полигональное зеркало отражает свет лазера на барабан фоторецептора. Каждая грань зеркала воспроизводит одну линию сканирования. Барабан фоторецептора вращается со скоростью, равной скорости подачи бумаги. По мере вращения фотобарабана лазер формирует изображение. Когда лазерный луч от LSU достигает края многогранного зеркала, формируется сигнал /HSYNC, который передается на контроллер. Контроллер обнаруживает сигнал /HSYNC, и регулирует вертикальное положение строки изображения на бумаге. Другими словами, при обнаружении сигнала /HSYNC данные изображения передаются в лазерное устройство (LSU) для регулирования размера левого поля на бумаге.
