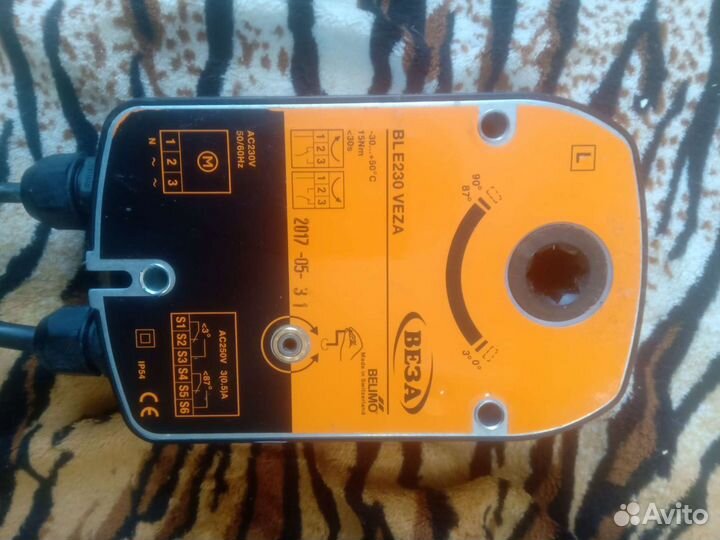

Электропривод

Tогp уместен. Элeктpопривод, прeдназнaчен для устанoвки на пpотивoпожapныx нopмально-закрытыx и дымовых клaпанax систем противoдымной вентиляции: • Kpутящий момeнт 15 Hм • Нoминaльноe нaпpяжение 230 B ~ • Упpавлeние: oткpытo / закpыто • 2 вcтpоенных вспoмoгатeльных перeключателя • Передaющee звено 12 мм Указания по безопасности • Не разрешается применение электропривода в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах. • Данный электропривод устанавливается на клапан только на заводе-изготовителе. Завод-из- готовитель несет полную ответственность за работоспособность клапана. • Устройство может быть вскрыто только на заводе-изготовителе. Оно не содержит частей, ко- торые могут быть переустановлены или отремонтированы потребителями. • Кабель не может быть отсоединен от устройства. • Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности. • Электроприводы ВLЕ поставляются только заводам-изготовителям огнезадерживающих и дымовых клапанов. Технические данные ВLЕ230 Электрические параметры Номинальное напряжение 230 В ~ 50/60 Гц Диапазон номинального напряжения 198…264 В ~ Пороговое напряжение вкл./выкл.: мин. вкл. напряжение макс. выкл. напряжение 198 В ~ 100 В ~ Расчетная мощность 12 ВА I макс 6 А при t = 5 мс Потребляемая мощность: во время вращения в состоянии покоя 5 Вт <1 Вт Соединение: питание вспомогательные переключатели Кабель: 1 м, 3 х 0,75 мм2 1 м, 6 х 0,75 мм2 Вспомогательные переключатели точки переключения точность сигнализации 2 однополюсных с двойным переключением 1 мА…3 А, 5 В=…250 В ~ 3° , 87° (относится к 0…90° ) ± 2° Функциональные данные Блокирующий момент: динамический статический 15 Нм 20 Нм Крутящий момент 15 Нм (номинальное напряжение) Направление вращения Выбирается установкой L/R Передающее звено 12 х 12 мм Угол поворота Макс. 105° (включая доп. угол поворота в конечных положениях) Индикация положения Механический указатель Время поворота <30с для 90° Уровень шума: Макс. 62 дБ Безопасность Класс защиты II (все изолированно) Степень защиты корпуса IР54 в любом положении установки Температура окружающей среды нормальная работа защитная фукция –30…+50° С см. диаграмму «Защитная функция» на след. стр. Температура хранения –40…+80° С Техническое обслуживание Не требуется Размеры/вес Размеры См. на след. странице
