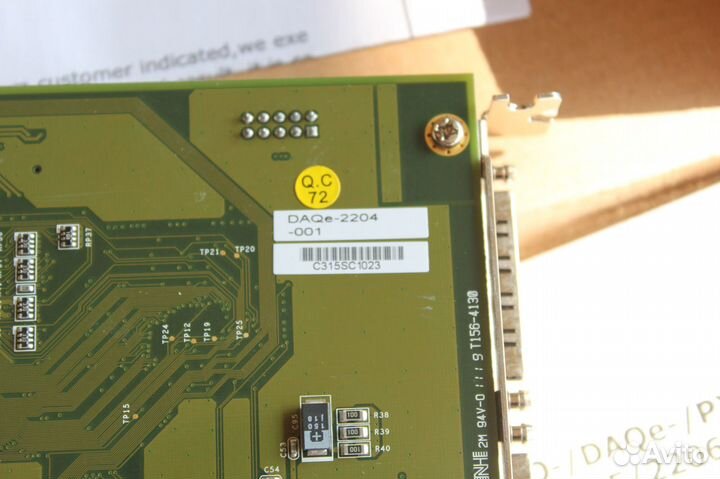

DAQe-2204

Плата ввода-вывода PCI-Express, 64SE/32D каналов AI 12 бит 3 кГц, 2 канала AO 12 бит 1кГц, 12 каналов DI TTL, 12 каналов DO TTL, 2-канальный 16 бит таймер/счетчик ADLink DAQe-2204 Архитектура Системная шинаPCI-Express x1 Аналоговый ввод Всего каналов аналогового ввода64 Всего дифференциальных каналов32 Всего каналов с общим проводом64 Диапазон входного сигнала по напряжению+/-1.25 В, +/-2.5 В, +/-5 В, +/-10 В, 0...2.5 В, 0...5 В, 0...10 В Частота выборки АЦП3000 кГц Разрядность АЦП12 Бит Точность (аналоговый вход)0.06 % Аналоговый вывод Всего каналов аналогового вывода2 Диапазон выходных сигналов по напряжению0...10 В, +/-10 В Разрядность ЦАП12 Бит Точность (аналоговый выход)0.02 % Дискретный ввод-вывод Всего каналов дискретного ввода-вывода24 Всего каналов дискр. ввода24 Всего каналов дискр. вывода24 Счетчики Всего каналов измерения частоты/импульсов2 Напряжение лог. 1, без изоляции5 ... 5 В Напряжение лог. 0, без изоляции0 ... 0 В Тип сигналаFrequency Разрядность счетчика16 Бит Максимальная частота40 МГц Разъемы и кабели Разъемы2x68-pin SCSI VHDCI Программное обеспечение Совместимость с операционными системамиArray Инструментальная средаVisual Studio .NET 2005/2008, MATLAB, LabVIEW, AD-Logger, DAQBench Условия эксплуатации Рабочая температура0 ... 55 °С Допустимая влажность эксплуатации5 ... 95 % Условия хранения Температура хранения-20 ... 70 °С Габариты Высота107 мм Глубина168 мм Производство Производитель ADLink
