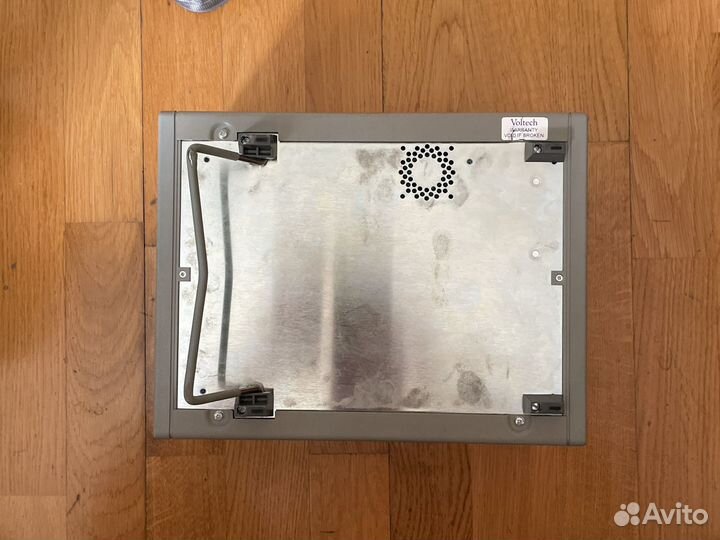

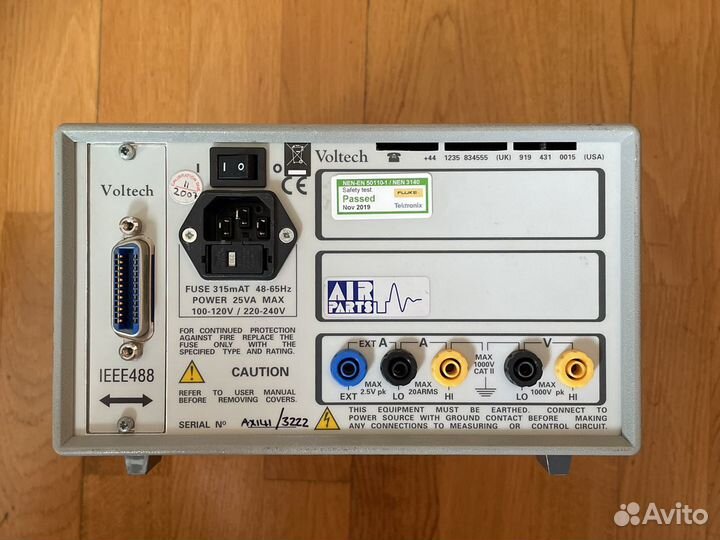

Анализатор мощности Voltech Pm100

ВыХарактеристики: — точность 0.1% основная — DC до 250 кГц полосы пропускания — 1000Vpk/ 20A RMS прямые входы — Графическое отображение осциллограмм и гармонических гистограмм — W, V, A, VA, Var, коэффициент мощности, cosØ, Vpk, Apk, коэффициенты гребня и частота — Гармоники V, A, (вкл. участок) и w к 50th; полное гармоническое искажение — Интегратор для В-хр, ВА-хр, А-хр, ВА-хр, среднего и ПФ цели — Простая в использовании структура меню, доступная на разных языках — Принимает и масштабирует внешние преобразователи тока и напряжения; внешние шунтирующие входы для преобразователей тока с выходом напряжения Технические характеристики — Основные измерения: V, A, W, VA, Var, PF, Apk, Vpk, Acf, Vcf, частота — Гармоники: V и A, включая фазу, плюс W – все до 50-го — Интегратор: W-h, VA-h, Var-h, A-h, средний PF, таймер — Пуск: отображает пиковый ток во время включения — Режим балласта: Для измерений на электронных балластах освещения, порекомендованный CT балласта — Ряд напряжения тока: 2Vrms к 1000Vpk (8 рядов) — Точность: ±0.1% чтение ±0.1% ряд ±0.1% в кГц ±10мВ — Выдерживание перегрузки: 1400Впк на 1 сек — Ряд Amps: 20mArms к 20Arms (200Apk) — Точность: ±0.1% чтение ± 0.1% ряд ±0.2% в кГц ±1мА — Витхстанд перегрузки: 60Армс на 1 сек — Точность в: ±0.2% чтение ±0.2% ряд ±0.3% в кГц ±5мВ — Полоса пропускания: DC и 5 Гц до 250 кГц — Безопасность и EMC: Конструированный к IEC61010; исполняет с директивой CE — Линия Потребляемая мощность: Двойной диапазон 90-120 В, 195-265 В, 48-65 Гц — Интерфейсы (один приспособленный в то время): IEEE488; Ввод-вывод RS232 и параллельный принтер; Рекордер диаграммы и сигналы тревоги — Размеры (Ш x В x д мм): 219 x 123 x 281 — Соответствующий для установки шкафа; Ширина 3У 1/2 Интерфейсы: опционально - по одному за раз) — IEEE488 для высокоскоростного контроля и сбора данных — RS232 и параллельный принтер Последовательный порт RS232 позволяет выполнять полную обработку команд и результатов как IEEE488. Порт параллельного принтера может быть подключен непосредственно к стандартному принтеру с параллельным интерфейсом для печати отображаемых или выбранных числовых результатов. — Рекордер диаграммы и интерфейс сигнала тревоги Двенадцать выходов постоянного тока 0-5 В отслеживают любой желаемый параметр измерения. Два свободных контакта реле могут быть запрограммированы для переключения на любом выбранном уровне для целей сигнализации или управления технологическим процессом. Двенадцать выходов регистратора диаграмм также могут быть сконфигурированы как цифровые сигналы тревоги. Используя проверенную технологию мирового ведущего диапазона Voltech, анализаторы PM100 позволяют проводить точные измерения на стенде по цене портативного счетчика. При непосредственном подключении к внутренним шунтам анализатора с номинальной мощностью 20А устраняются ошибки усиления и фазы, обнаруженные во внешних трансформаторах тока и преобразователях. Для измерений над 20A и 1000V, широкий диапазон трансформаторов, шунтов и DC-связанных датчиков можно приспособить. Voltech PM100 идеально подходит для измерений ватт, коэффициента мощности, гармоник, вольт и ампер общего назначения при проектировании, разработке и производстве электрического и электронного оборудования.
