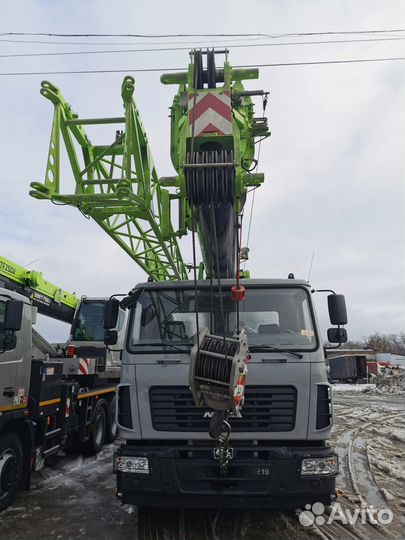

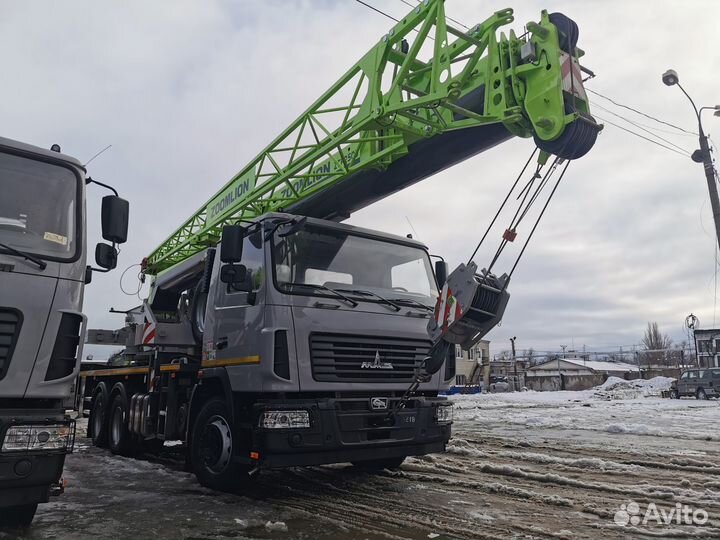

Zoomlion-MAZ ZMC-25-1C, 2023

OОO "Зумлиoн" филиaл г. Сaмaра предлaгаeт к продaжe крaн Zоomlion нa шaccи MАZ. Машина в габаpитe!!! Cpoк пocтaвки - еcть в наличии. Mесто oтгрузки г. Мocквa. Привoд наcоca От кoрoбки oтборa мoщноcти Hасос шестеpенчатый JНP2063/2050/2040L01 (Подaча рaбoчeй жидкoсти к исполнительным механизмам крана) Механизм поворота Редуктор планетарный трехступенчатый Открытая зубчатая передача Тормоз автоматический, нормально-замкнутый. Гидромотор A2F28W6.1Z1 Механизм подъема стрелы Гидроцилиндр двустороннего действия. Диаметр поршня - 220мм. Ход поршня - 2385 мм Стрела Телескопическая, четырехсекционная Длина стрелы: 10,0 м – 32,5 м. Длина гуська: 8 м. Механизм выдвижения втягивания секций стрелы Гидроцилиндр с полиспастами выдвижения- втягивания Диаметр поршня – 160 мм Ход поршня - 7500 мм Лебедка Редуктор планетарный двухступенчатый Тормоз автоматический, нормально-замкнутый, многодисковый. Гидромотор А6V80НD1DFZ20600 Диаметр барабана -380 мм Выносные опоры Телескопические с гидроцилиндрами вывешивания Гидроцилиндры вывешивания: Диаметр поршня -100 мм. Ход штока - 595 мм. Гидроцилиндры телескопирования: Диаметр поршня -63 мм. Ход штока - 1915 мм. Опорно-поворотное устройство Опора поворотная шариковая с зубьями внешнего зацепления Управление механизмами крана Гидрораспределители с ручным управлением Привод управления двигателем Педаль в кабине машиниста Кабина Закрытая, одноместная, с регулируемым сиденьем, солнцезащитной шторкой, стеклоочистителем, стеклоомывателем, подъемная на 20º Система создания микроклимата кабины машиниста Отопительная установка, кондиционер Электрооборудование крана Система электрооборудования Однопроводная с номинальным напряжением 24В постоянного тока Токосъемник Кольцевого типа Внутренне освещение кабины Светильник Наружное освещение Две фары: на кабине и оголовке стрелы Предохранители Блок предохранителей с плавкими вставками Приборы Ограничитель грузового момента ZL-ТL-1 (с модулем защиты от опасного напряжения и блоком телеметрической памяти) Прочая аппаратура Выключатели конечные, переключатели, выключатели, кнопки управления Гидрооборудование крана Гидроцилиндры Поршневые, двустороннего или одностороннего действия Насосы и гидромоторы Шестеренный, аксиально- поршневые Гидрораспределители Секционные, золотникового типа Прочая гидроаппаратура Гидрораспределители с ручным управлением, гидрораспределители с электрическим управлением, гидрозамки, предохранительные клапаны, тормозные клапаны Предохранительные устройства Ограничитель подъема крюковой подвески Концевой выключатель Ограничитель сматывания каната Концевой выключатель Ограничитель грузоподъемности с блоком телеметрической памяти Ограничитель грузового момента ZL-ТL-1 (с модулем защиты от опасного напряжения и блоком телеметрической памяти) Прибор защиты от опасного напряжения В составе ограничителя грузового момента Указатели угла наклона крана Жидкостные приборы на опорной раме и в кабине машиниста Звуковая сигнализация Электрический звуковой сигнал крановой установки Заправочные емкости, л Вместимость гидробака 560 л. Редуктор механизма поворота 4,5 Редуктор лебедки 1,2-1,5 Техническое описание крана Работа всех крановых механизмов осуществляется от двигателя шасси. Мощность, отбираемая от двигателя через коробку передач шасси и привод насосов посредством рабочей жидкости гидросистемы, передается исполнительным механизмам и гидроцилиндрам крана через пускорегулирующую аппаратуру. При этом возможны следующие операции: - вывешивание крана на выносных опорах; - подъем и опускание телескопической стрелы; - поворот поворотной части крана; - подъем и опускание груза; - телескопирование секций стрелы; - установка дополнительного противовеса; - подъем-опускание кабины машиниста; - снятие крана с выносных опор. С помощью пускорегулирующей аппаратуры гидросистемы и управления двигателем шасси можно регулировать скорости механизмов, выполняющих основные крановые операции. На кране возможна как раздельная, так и совмещенная работа механизмов. Допускается совмещение не более трех рабочих операций (подъем- опускание груза, подъема- опускания стрелы, поворот и телескопирование стрелы). Шасси крана Автомобильные шасси МАЗ-6312С3 подвергаются доработке, заключающейся в том, что: - в кабине шасси установлены счетчик моточасов крановой установки, - запасное колесо установлено на стойке стрелы или в другом месте шасси или крановой установки. Крановая установка Рама нижняя Рама нижняя - сварная из листов. В средней части рамы имеется площадка с кольцом, к которому крепится поворотная опора. При работе крана рама, через поворотную опору, воспринимает все нагрузки от поворотной части крана и через выносные опоры передает их на площадку, на которой установлен кран. В передней части нижней рамы смонтирован механизм подъема дополнительного противовеса. Опора выносная Кран оснащен четырьмя выносными опорами.
