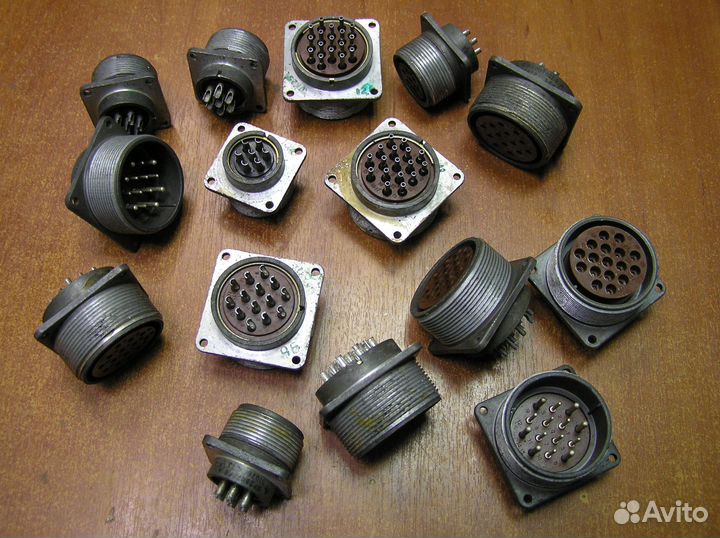

Шр28 и шр40 блочные

Соединитель ШР низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Применяется для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре. Соединители ШР состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как приборными (блочными), так и кабельными. Приборная часть соединителя изготавливается без патрубка, с прямым или угловым патрубком, кабельная - с прямым или угловым патрубком. Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро, никель. Метод монтажа - пайка. Соединители предназначены для монтажа с экранированными или неэкранированными кабелями (проводами) по виду концевой гайки патрубка. Изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается применение соединителей для наружного монтажа при условии их защиты от непосредственного воздействия дождя, динамической пыли, солнечного излучения. Маркируются цифро-буквенным кодом на корпусе. Соединители ШР работоспособны при сочленении с соединителями 2РТТ по ГЕ0.364.120ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ. Категория качества: «ОТК», «ВП». Технические условия: - приемка «1» НКЦС.434410.111ТУ; - приемка «5» НКЦС.434410.504ТУ. Гарантийный срок хранения соединителей ШР - 15 лет со дня изготовления. Гарантийная наработка: - 1000 часов во всех режимах и условиях, допускаемых ТУ; - 100000 часов в облегченном режиме. Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
