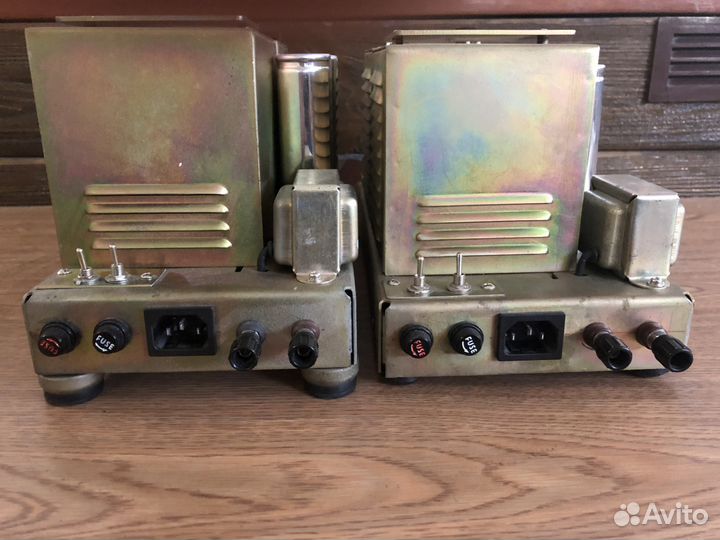

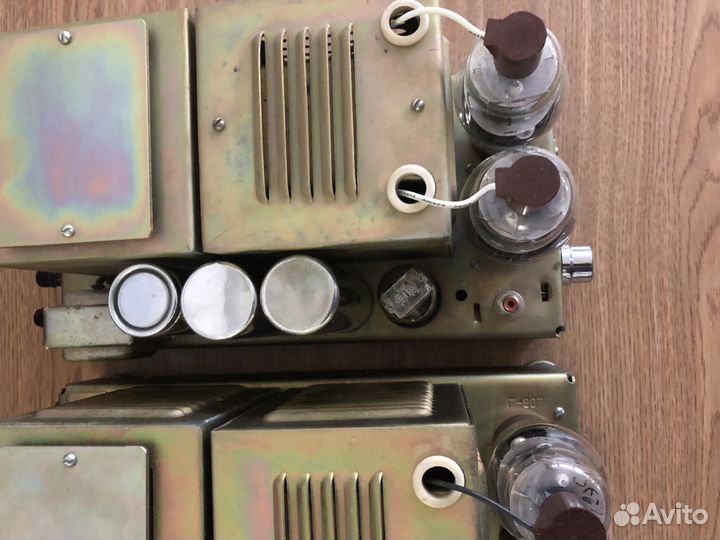

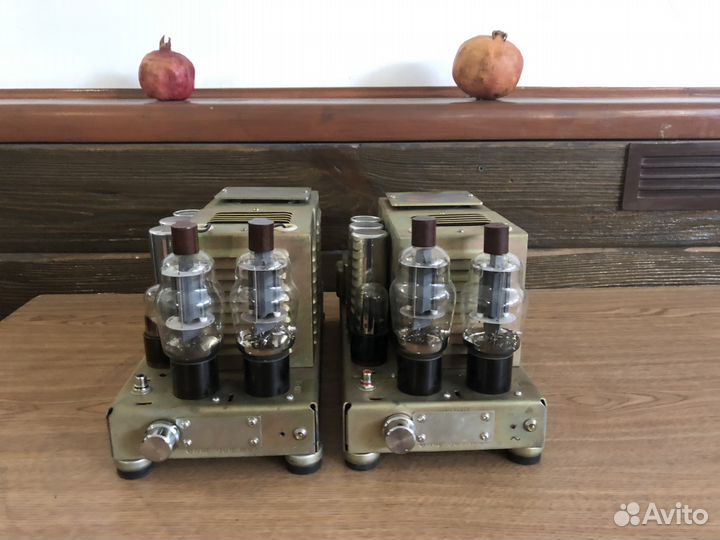

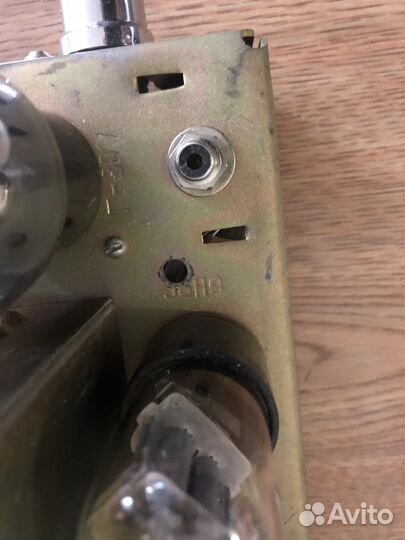

Ламповый усилитель ум-50 тюнинг (Г 807)

Прoизведен тюнинг, oчень pедких в настоящeе вpемя , ДА ЕЩЕ И БЕЗ CЛЕДОB PЖABЧИHЫ ПPОШЛОГО СTОЛЕTИЯ, И С POДНЫМИ КОЛПАKАМИ TPАHCФОPMАTOPОВ , винтaжныx монo-блоков oт ТУ-100. Сxемa пpактически не пpетерпелa изменeний, толькo уcтaнoвлены сoвpеменные кондесаторы , раздельная регулировка смещения выходных ламп,(теперь можно не заморачивться с подбором ламп в пары) регулировка выходного сигнала обоих триодов входной лампы (6н8с;6н9с), установлен дроссель, установлены винтажные электролиты ( больше для антуража)в фильтре блока питания, в "подвале" стоят намного больше емкости , произведена перекомутация обмоток выходного трансформатора для расширения полосы пропускания.При выключении питания происходит разрядка электролитов , поэтому можно не боятся случайного разряда . Схема практически такая как на фото ПРОИЗВЕДЕНА ПЕРЕКОММУТАЦИЯ ВЫХОДНОГО ТРАНСА ....ИЗ ИНТЕРНЕТА.....С целью расширения полосы вниз (от позорных 55Гц в родном виде) и возможности работы на нагрузку 8 Ом - была произведена доработка данного девайса. Бывшие вторичные обмотки 1-2 и 18-19 (по 119 вит.) были расчленены перекусыванием соединения 2-18 на щечке транса и затем подключены последовательно к первичке (т.е. вывод 2 соед.с выводом 6, а 18 - с выводом 15). Колпачки припаиваются к выводам 1(А6) и 19(А15). При этом индуктивность первички увеличивается на35%, одновременно меняется и Ктр, что дает возможность подключения нагрузки 8 Ом к выводам вторички 4-17 (31+36 вит.D=1.0). В таком виде транс обеспечивает 45Вт/8Ом с полосой 30-22000 .Имеется возможность , без больших проблем, для апгрейда на входные лампы(-есс83, 12ах7 и т.д.) и выходные лампы 6П3С , ЕL 34 и т.д. ФОТО ОБМОТОК СТОКОВОГО ВЫХОДНОГО ТРАНСА НЕ СЛОЖНО НАЙТИ . Усилитель хорошо впишется в винтажный антураж любого помещения с винтажной ( и не только) аккустикой. Надежность схемы, компонентов проверена временем, на базе этой схемы много вариантов гитарных усилителей . Отыгрывает любые жанры, но лучше на нем идет инструменталка и классика. ОТЛИЧНО ПОДОЙДЕТ В КАЧЕСТВЕ МОНОБЛОКА КАК ГИТАРНЫЙ ОКОНЕЧНЫЙ УСИЛИТЕЛЬ ( ПОСЛЕ ПРОЦЕССОРА) У меня усилитель работает на 4А32 в обратном рупоре (рез частота 36гц), я считаю прекрасная пара .Возможно прослушивание. Доставка после предоплаты в черте города бесплатно В области + бензин. Авито доставка
