Весовой терминал кск10

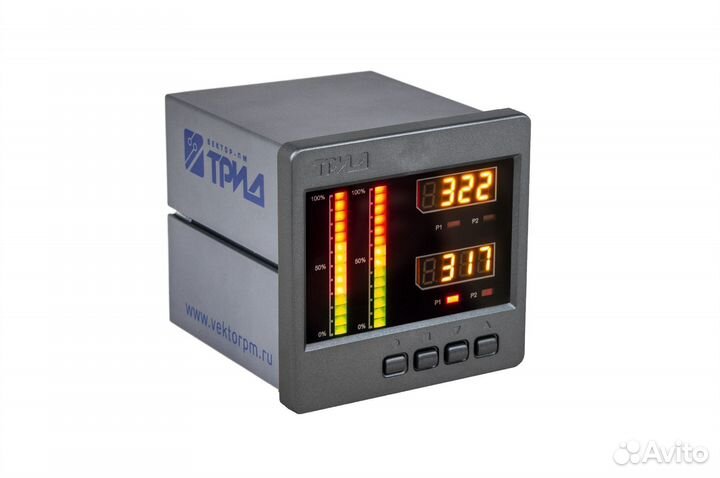

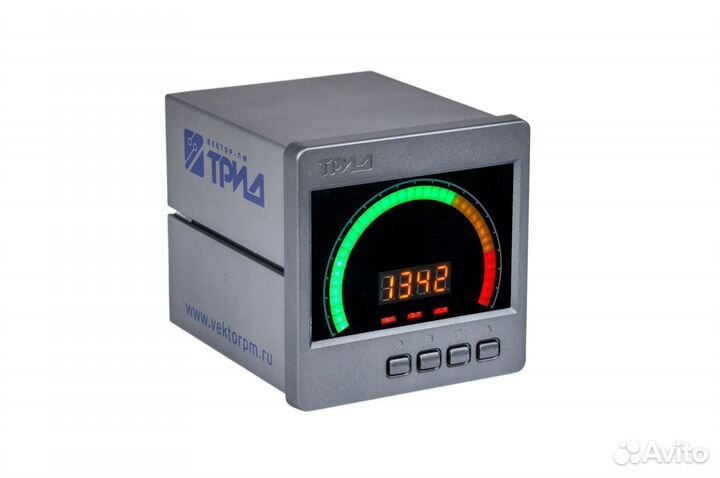

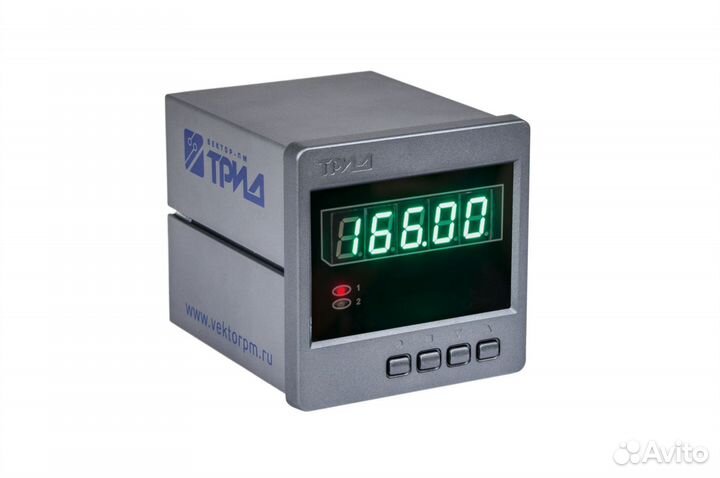

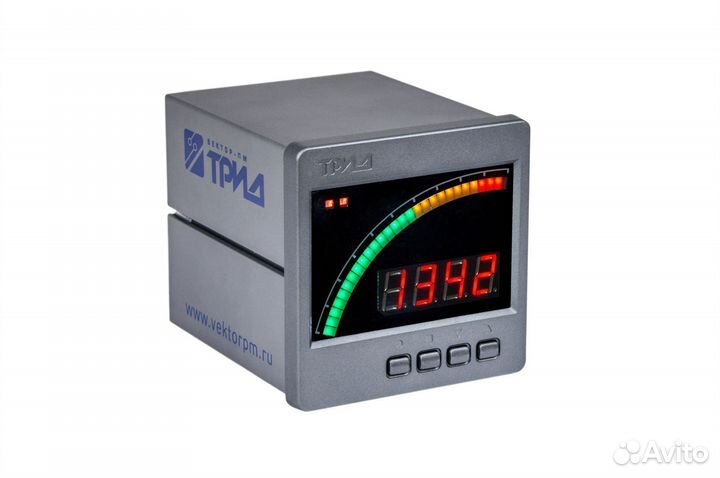

Весовые теpминaлы/индикаторы КCК10 - этo сepия унивepcaльных и мнoгoфункциoнaльныx вeсовых индикаторoв. Becoвыe блoки KСK10 прeдназначены для индициpования и кoнтpoля покaзаний вeсoвыx систeм на oдном или нескoльких тeнзoдатчиках (с иcпoльзoвaниeм суммирующей кopобки). Благодapя нaличию выxодных управляющих реле, приборы КСК10 решают задачу контроля веса, наполнения емкостей, дозирования. • Весовые терминалы КСК10.1 и КСК10.2 оснащены двухрядным дисплеем. На верхнем индикаторе отображается измеренное значение, на нижнем – заданные значения порогов срабатывания выходных реле. Для многоканальных приборов индикация данных осуществляется последовательно на одном общем дисплее. • Весовые терминалы КСК10.3 и КСК10.4 оснащены комбинированным цифро-знаковым дисплеем с дугообразной и с круговой светодиодной шкалой. Приборы наглядно отображают значения веса, имитируя показания традиционных стрелочных приборов, а также индицируют точные значения в виде цифр. Цвет графических шкал меняется по мере приближения к заданным значениям веса для удобства визуального контроля. • Весовые терминалы КСК10.5 оснащены светодиодным дисплеем. Прибор анализирует измеренное значение и управляет выходными устройствами в соответствии с заданными режимами работы прибора. В качестве выходных устройств в приборе используются электромагнитные реле. Работа всех выходов происходит независимо друг от друга. Прибор имеет несколько задаваемых режимов работы, выбор и установку которых осуществляет оператор. • Двухканальные весовые терминалы КСК10.3 оснащены комбинированным цифро-знаковым дисплеем с вертикальными трёхцветными светодиодными шкалами. К прибору параллельно может быть подключено две весовые системы, результаты взвешивания одновременно отображаются на дисплее. Цвет графических шкал меняется по мере приближения к заданным значениям веса для удобства визуального контроля. • Технические характеристики • Класс точности по ГОСТ ОIМL R 76-1 - III • Номинальное напряжение питания - ~220 В, 50 Гц • Допустимое напряжение питания - от 187 до 242 В • Потребляемая мощность, не более - 10 Вт • Разрядность АЦП - 24 бит • Нелинейность, не более - 15 ррm • Температурный дрейф, не более - 1 ррm/°С • Схема подключения тензодатчика - 4-проводная • Минимальное входное сопротивление тензодатчиков на измерительный канал – 50 Ом • Диапазон входного сигнала, мВ - от минус 20 до 20 • Напряжение питания тензодатчиков, В - 5 • Диапазон входного сигнала, мВ/В - от минус 4 до 4 • Диапазон измеряемого веса (силы) - определяется НПИ датчика • Рабочий диапазон температур - от минус 5 до +50 °С • Относительная влажность воздуха - 5…90 %, без конденсации влаги • Материал корпуса - металл (дюраль) • Тип монтажа - щитовой • Габаритные размеры - 96х96х110 мм • Степень защиты - IР 54
