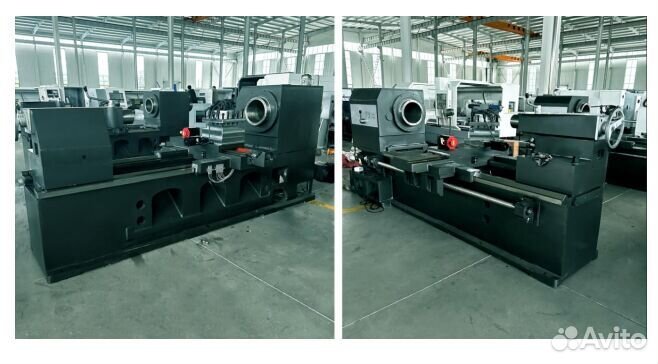

Станок токарный трубонарезной millinger QK280

СТАНОК ТОКАРНЫЙ ТРУБОНАРЕЗНОЙ с ЧПУ Millinger QK280 ЦЕНА В ЮАНЬ: ¥621'054 Звоните, пишите ответим на все Ваши вопросы и подготовим коммерческое предложение. Технические данные ─ Диаметр изделия над станиной: Ø 630 мм ─ Диаметр изделия над суппортом: Ø 350 мм ─ Расстояние между центрами: 1500 мм ─ Диапазон нарезаемых труб: Ø 30-280 мм ─ Диаметр обработки над суппортом: Ø350мм ─ Ширина станины: 600 мм ─ Максимальная нагрузка: 2000 кг Шпиндель ─ Проходное отверстие шпинделя: 280 мм ─ Передачи: 2 ─ Скорость вращения шпинделя: 20-84/342 об/мин ─ Размер патрона: Ø 630 мм ─ Тип патронов: Трех кулачковые. Пневматические Инструмент ─ Револьверная головка: 4 инструмента ─ Сечение державки: 32*32 мм Каретки ─ Перемещение по оси X: 420 мм ─ Перемещение по оси Z: 1350 мм ─ Быстрый ход по оси X: 6 м/мин ─ Быстрый ход по оси Z: 8 м/мин Задняя бабка ─ Диаметр пиноли задней бабки: 100 мм ─ Конус пиноли задней бабки: М5 ─ Перемещение пиноли задней бабки: 280 мм Двигатели ─ Мощность главного двигателя: 15 кВт ─ Двигатель насоса СОЖ: 125 кВт Точность ─ Позиционирование: 0,012 мм ─ Повторяемость: 0,016 мм Габариты ─ (Д x Ш x В): 4000*1800*1800 мм ─ Вес: 4500 кг Система ─ ЧПУ: Fanuc 0i TF ОПЦИИ: Thread repairing (ремонт резьбы) - ¥ 5’000.00 manual guide i - ¥ 7’500.00 Пневматический патрон 4 кулачковый - ¥120’600.00 Конвейер для стружки - ¥ 29’500.00 ОПИСАНИЕ Токарный трубонарезной станок с ЧПУ предназначен для обработки труб и деталей для нефтяной, газовой и химической промышленности. Токарный станок оснащен передним и задним токарными патронами. Эта структура обеспечивает устойчивый и надежный зажим длинных трубных заготовок. На трубонарезном станке с ЧПУ изготавливаются цилиндрические и конусные резьбы 1. Станина В станине используется цельная литая конструкция, ширина станины составляет 600 мм.Компоновка формы с высокой жесткостью, что гарантирует стабильность при резке деталей большого диаметра. Направляющие с частотной закалкой улучшают скорость отклика станка и продлевают срок службы. 2. Передняя бабка Коробка шпинделя станка имеет симметричную конструкцию, обеспечивающую равномерную тепловую деформацию и позволяет избежать отклонения центра шпинделя. В конструкции коробки шпинделя были предприняты эффективные меры для повышения точности и жесткости шпинделя, такие как: главный вал снабжен шлифовкой по внутреннему кольцу подшипника, отверстие коробки снабжено расточкой по наружному кольцу подшипника, а подшипник главного вала предварительно затянут.Кроме того, шестерни внутри передней бабки закалены и отшлифованы для обеспечения точной передачи и низкого уровня шума. Используются прецизионные подшипники шпинделя. Чтобы уменьшить термическую деформацию станка, используются меры по отводу тепла с корпуса шпинделя. 3. Держатель инструмента Используется вертикальный держатель электрического инструмента с ЧПУ с четырьмя станциями надежного бренда, который обладает характеристиками высокой точности, стабильного вращения и простого действия. 4. Охлаждение и смазка Охлаждающее устройство использует многоуровневую фильтрацию, которая обеспечивает полную очистку охлаждающей жидкости и снижает вероятность закупорки контура охлаждения. Вся машина использует централизованную автоматическую систему смазки. 5. Электрическая система Силовая цепь станка имеет защиту от перегрузки по току и короткого замыкания, а соответствующие действия станка имеют соответствующие блокировки для обеспечения того, чтобы оборудование и личная безопасность не пострадали.Электрическая система имеет функцию самодиагностики. Операторы и обслуживающий персонал могут в любое время наблюдать за различными частями станка по световым индикаторам и дисплеям.Электрический шкаф закрыт и оснащен вентилятором для отвода тепла, чтобы предотвратить попадание пыли и охладить шкаф. Уровень защиты электрического шкафа достигает требования IP54. 6. Защита безопасности Станок имеет сигнальное устройство и кнопку аварийной остановки, которые могут уменьшить ущерб, вызванный нештатными ситуациями. Продуманный дизайн, аварийный сигнал может отображаться с помощью текста на дисплее и номера аварийного сигнала или с помощью светового индикатора на панели управления; Так же Вы можете приобрести у нас: • Фрезерный станок MILLINGER EM855 Габариты паллеты: 1000х550 мм Ход X/Y/Z: 800x550x550 мм • Фрезерный станок MILLINGER EM1100A Габариты паллеты: 1200х600 мм Ход X/Y/Z: 1100x600x600 • Портальный фрезерный обрабатывающий центр Millinger GMC 4028L Габариты паллеты: 4000х2200 мм Ход X/Y/Z: 4000x3400x1250 мм • Токарный фрезерный станок JSWAY B8D Макс. проворачиваемый диаметр: Ø350 мм Макс. диаметр обработки: Ø320 мм Макс. длинна обработки: 100 мм Ход X/Y/Z: 720x295x240 мм • Токарный станок JSWAY CFG46 Макс. проворачиваемый диаметр: Ø350 мм Макс. диаметр точения: Ø350 мм Макс. длинна обработки: 120 мм Ход X/Z: 720x280 мм • Токарный станок JSWAY CF36 Макс. проворачиваемый диаметр: Ø280 мм Макс. диаметр точения: Ø280 мм Макс. длинна обработки: 100 мм Ход X/Z: 630x265 мм • Система измерения деталей и инстумента Hexagon • Автомат продольного точения JSWAY D205D Диаметр прутка до 20мм Количество инструмента 24шт Приводных инструментов 10шт =============================================================== Тэги для просмотра токарный, станок с чпу, станок cnc, станок jet, станок bd, станок jib, станок по металлу, токарно винторезный станок, карусельный станок, сверлильный станок, станок токарный по металлу, токарный станок для металла, с наклонной станиной, портальный токарный станок, новый станок фрезерный станок чпу, станок по металлу, токарно фрезерный станок, вертикально фрезерный , сверлильный станок, горизонтальный станок, фрезерно шлифовальный станок, продольно фрезерный станок, расточной станок, портальный станок, станок портального типа, новый фрезерный Обрабатывающий центр чпу, обрабатывающий центр, обрабатывающий центр, система обрабатывающий центр, портальный обрабатывающий центр. NC, шпиндель, оправка, фреза, сверло, патрон, револьверная головка, поворотный стол, приводной инструмент, борштангафрезерный станок, фрезеровка, фрезерные работы, фрезерная обработка, металлообработка, станок, Takisawa, Awea, DMG Mori, DMTG, Akira Seiki, Solex, Leadwell, Haas, siemens, Smec, Mazak, Z-Mat, Priminer, ФС110МФ3, Victor, Ray-Feng, Js way, Headman, Гексагон, fanuc, система измерения, Hexagon, измерение детали, измерение деталей, измерение инструмента
