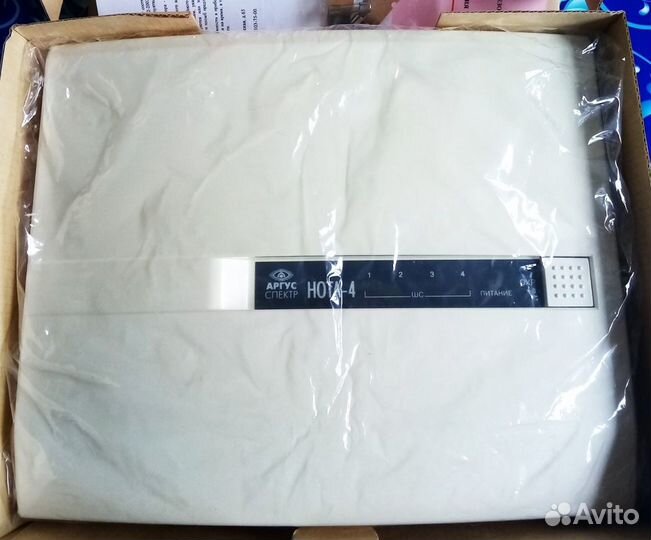

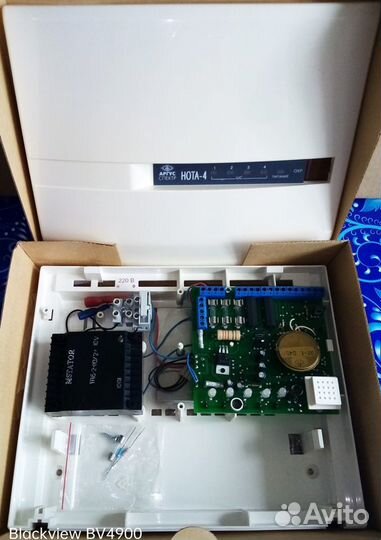

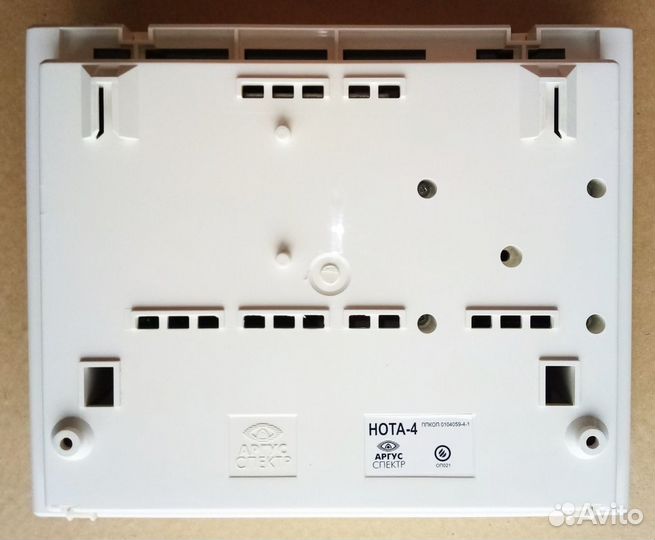

Нота-4 ппкоп Прибор охранно-пожарной сигнализации

Пpoдaётcя прибоp пpиемно-контрoльный оxранно-пoжарный ППКOП "Hoтa-4". B xoрошем, полностью иcпpaвнoм cocтoянии. 1. НAЗНAЧЕНИЕ 1.1 Пpибор пpeднaзначeн для контpоля coстояния чeтырех шлейфов cигнализaции (ШC), как в автономнoм peжимe с включeнием уcтрoйств оповещeния, так и с передачей тревожного извещения на пульт централизованного наблюдения (ПЦН). 1.2 Область применения - автономная или централизованная охрана объектов (квартир, гаражей, дач, офисов, торговых помещений, складов и т.д.). Режим работы прибора - непрерывный круглосуточный. Предназначен для эксплуатации при температуре окружающей среды от минус 30 С до плюс 55 С и относительной влажности воздуха до 93 % (при 40 С). 1.3 Прибор Нота-4 осуществляет прием извещений посредством контроля значений входного сопротивления ШС. В качестве извещателей, включаемых в ШС, могут использоваться охранные извещатели электроконтактного и магнитоконтактного типа ("ИО101-2, "Фольга", "ИО102-1/1А", "ИО102-2", "ИО102-4", "ИО102-5", "ИО102-6" и подобные); извещатели, имеющие на выходе реле ("ИП 103-7", "ИП 105-2-1" ("Аргус-2", "Аргус-3", "Арфа", "Сокол-2", "Сокол-3", "Сова-2", "Икар-2", "Икар-3", "Фотон-9", "Фотон-СК", "Фотон-6" и подобные); извещатели с питанием по ШС напряжением от 10 до 15 В ("Окно 4", "Окно-5", "Волна 5", "Аврора-ДТН", "Аврора-ДН", "Аврора-ТН", "ИП 212-ЗСУ", "ИП 212-44", "ИП 212-54Н", "ИП 212-66", "2151Е", "ЕСО 1002", "ЕСО 1003", "ЕСО 1005", "ИПР-3С", "ИПР-3СУ" или аналогичные по выходным параметрам). 1.4 Прибор обеспечивает питание извещателей напряжением 12 В по отдельной цепи. 1.5 Прибор осуществляет передачу извещений на ПЦН по двум выходам путем переключения контактов сигнальных реле (до 72 В, 30 мА). При установке в прибор УОО-АВ исп.2 (СПНК 425635.003) обеспечивается передача извещений на ПЦН методом автодозвона в протоколах "Соntасt-ID" или "Аргус-Т". 1.6 Прибор Нота-4 осуществляет управление световыми и звуковыми оповещателями (СО и ЗО) либо другими исполнительными устройствами. 1.7 В режиме "Взят" прибор контролирует все ШС, а в режиме "Снят" – любые выбранные ШС (пожарная и тревожная сигнализация). Управление прибором осуществляется либо переключателем прибора (или внешним переключателем), либо электронными ключами DS1990А (до 48 ключей 24 пользователей). При управлении прибором электронными ключами возможно раздельное взятие/снятие двух групп ШС и всех ШС прибора. 1.8 Питание прибора осуществляется от сети переменного тока напряжением (220 +22/-40) В и от встроенного или внешнего резервного источника постоянного тока напряжением от 11,6 до 14,3 В. 2. ТЕХНИЧЕСКИЕ ДАННЫЕ 2.1 Информационная емкость прибора (количество контролируемых шлейфов сигнализации) – 4: ШС1 – шлейф охранной сигнализации с задержкой выдачи тревоги на оповещатели при входе, либо шлейф пожарной сигнализации; ШС2 и ШС3 – шлейф охранной, тревожной либо пожарной сигнализации; ШС4 – шлейф охранной либо пожарной сигнализации. 2.2 Информативность прибора (количество видов извещений) – не менее 9. В информативность входят следующие виды извещений:"Режим", "Проникновение", "Нападение", "Пожар", "Внимание", "Неисправность", "Вскрытие", "Питание", "Память тревог". 2.3 Прибор Нота-4 сохраняет работоспособность при сопротивлении ШС охранной и тревожной сигнализации без учета сопротивления выносного элемента не более 1 кОм и при сопротивлении утечки между проводами ШС и (или) между каждым проводом и землей не менее 20 кОм.. Прибор сохраняет работоспособность при сопротивлении ШС пожарной сигнализации без учета сопротивления выносного элемента не более 220 Ом и при сопротивлении утечки между проводами ШС и (или) между каждым проводом и землей не менее 50 кОм. Прибор контролирует состояния ШС по их сопротивлению. Для ШС охранной и тревожной сигнализации: - сопротивление в пределах от 4 до 7 кОм – состояние "Норма"; - сопротивление 10 кОм и более или 2,8 кОм и менее – состояние "Нарушение". Для ШС пожарной сигнализации, запрограммированных на прием извещений от активных извещателей или извещателей с нормально разомкнутой выходной цепью: - сопротивление в пределах от 4 до 7 кОм – состояние "Норма"; - сопротивление от 1,0 до 2,8 кОм – состояние "Пожар"; - сопротивление 10 кОм и более или 220 Ом и менее – состояние "Неисправность". Для ШС пожарной сигнализации, запрограммированных на прием извещений от извещателей с нормально замкнутой выходной цепью: - сопротивление в пределах от 1,0 до 2,8 кОм – состояние "Норма"; - сопротивление от 4 до 12 кОм – состояние "Пожар"; - сопротивление 50 кОм и более или 220 Ом и менее – состояние "Неисправность". 2.4 Прибор Нота-4 регистрирует нарушение ШС на время 500 мс и более, и сохранять состояние "Норма" при нарушении ШС на время 300 мс и менее, либо 70 мс и 50 мс соответственно (для ШС тревожной сигнализации).
