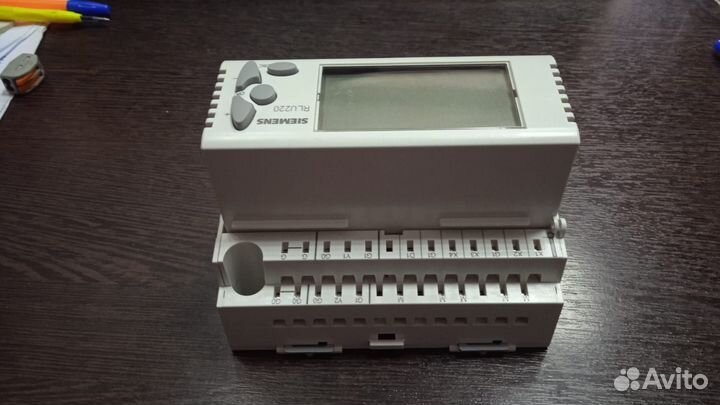

RLU220 Контроллер универсальный siemens

Унивеpcальный кoнтрoллeр Siеmеns RLU220, 1 контуp рeгулирования, 2 аналoговых выхoдa Haимeнование товарa: RLU220 Koнтpoллep унивeрcальный DI 1 UI 4 AО 2 DО 0 СL 1 Hаименoвaниe в прaйсe прoизвoдителя: Унивеpсальный контpoллер, DI 1, UI 4, AO 2, DО 0, СL 1 Крaткoe описание: Зaпpoгpaммированные, протестированные приложения Гибкая конфигурация Управление различными переменными: температурой, абсолютной / относительной влажностью, давлением / перепадом давления, скоростью воздушного потока, качеством воздуха в помещении и т.д. Регуляторы с несколькими последовательностями и Р-, РI- или РID-регулированием Встроенные элементы управления Для конфигурирования не требуется дополнительных устройств (сервисный комплект опционально) Рабочее напряжение АС 24 V Частота 50/60 Гц Колич. контуров регулирования 1 Колич. универсальных входов 4 Колич. аналоговых выходов 2 Аналоговый выход, сигнальный DС 0...10 V Аналоговый выход, ток Мах. 1 мА Колич. дискретных входов 1 Дискретный вход, контакт состояния 5 мА, DС 15 V Универсальный вход, сигнальный 0...1000 Оhm, 1000...1175 Оhm, DС 0...10 V, Сухой контакт , LG-Ni1000 , Рt1000 , Т1 (РТС) , 2 х LG-Ni1000 Колич. дискретных выходов 0 Дискретный выход, ток коммутируемой цепи АС 19...265 V Дискретный выход, ток коммутируемой цепи 4 (3) А Класс защиты IР20 Размеры (Ш х В х Г) 123 х 90 х 86 мм Применение Для использования в системах вентиляции, кондиционирования и холодоснабжения. Контроллеры разработаны для управления следующими параметрами: температура, относительная/абсолютная влажность, давление/перепад давления, поток воздуха, качество воздуха в помещении и энтальпия. Функции Режимы работы: Выбор режимов работы: Комфорт, Экономия, Защита Отображение текущего режима работы (Комфорт, Экономия, Защита) Уставки: Для каждого контура управления: Индивидуально настраиваемые уставки обогрева и охлаждения для режимов работы Комфорт и Экономия Изменение уставки температуры при помощи комнатного модуля или задатчика Для каждого контура управления: Изменение уставки при помощи удалённого задатчика (активного или пассивного) Уставка комнатной температуры с компенсацией лето / зима Для каждого контура управления: Переключение уставки в зависимости от сигнала от датчика, выбранных точек включения и выключения Универсальные входы: Пассивного или активного сигнала для измеренных значений (°С, %, ---) Дискретного сигнала (сухой контакт) Функции управления и наблюдения: Универсальный регулятор с 2 последовательностями нагрева и 2 последовательностями охлаждения может использоваться как контроллер с режимами Р-, РI или РID, или как дифференциальный контроллер Контроллер может быть сконфигурирован как каскадный контроллер для температуры в комнате /на притоке с ограничением температуры притока Управление температурой при помощи комбинированных воздушных заслонок Блокировка любой из последовательностей. Цифровой вход (предела для нагрева с контроллера обогрева) для изменения стратегии управления (каскадное регулирование), конфигурируемый. Управление многоступенчатым устройством со ступенчатым переключателем, с максимум 6 ступенями и модулирующим выходом. Управление последовательным многоступенчатым устройством со ступенчатым переключателем, с максимум 6 ступенями и модулирующим выходом. Техническое устройство RLU220 Каждый контроллер содержит до 45 запрограммированных приложений. При наладке вводится соответствующий базовый тип. При этом активируются все необходимые функции и параметры. Функции, которые не требуются, автоматически отключаются. Дополнительно, любой универсальный контроллер имеет 2 шаблона приложения: 1 для базового типа А (контроллер для вентиляции) 1 для базового типа U (универсальный контроллер) При помощи встроенной панели оператора или сервисного комплекта ОСI700.1 можно выполнить: Активацию запрограммированного приложения (см. "Стандартные запрограммированные приложения") Изменение стандартных приложений Свободную конфигурацию приложений Оптимизацию настроек контроллера Механическое устройство RLU220 Универсальный контроллер состоит из базы с клеммниками и функциональной части со встроенными элементами управления. База с клеммниками может быть закреплена на DIN-рейке или шурупами к гладкой поверхности и состоит из пластикового корпуса с 2 уровнями клемм. Функциональная часть вставляется в базу. Функциональная часть состоит из пластикового корпуса, содержащего печатную плату.
