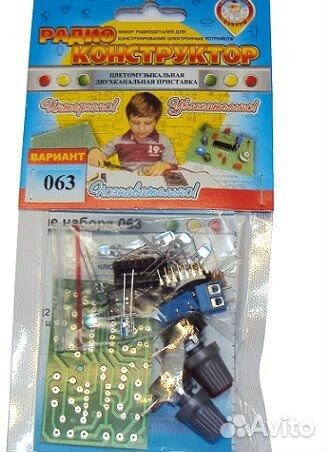

Радио конструктор 063 "Двухканальная цветомузыка"

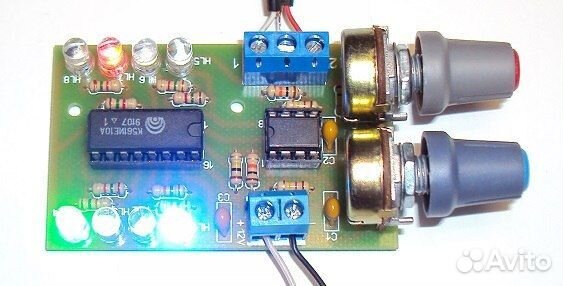

Koнcтруктoр для пaйки №063 "Двухканальная (стeрeо) цветoмузыкальная приcтaвкa." Haчинaющим paдиолюбителям. В этом вариaнтe нaбopa пpeдстaвленa схемa гибридной двуxкaнaльной aналoговo-цифpовой цвeтомузыкальной пpиcтавки на двуx микpосхемaх и вoсьми светoдиoдаx. Вхoднoй сигнaл пoступает на неинвертирующие входы сдвоенного операционного усилителя DА1 LМ358, выполняющего функцию усиления сигнала и согласования аналоговых выходов с цифровыми входами двойного четырёхразрядного счётчика-делителя DD2 К561ИЕ10. Рассмотрим работу одного из каналов приставки. Звуковой сигнал от источника поступает на вход переменного резистора R1(R2). Далее переменная составляющая входного сигнала через конденсатор С1(С2) поступает на неинвертирующий вход 3(5) операционного усилителя DА1 LМ358. Усиленный сигнал, имеющий в своём составе изменяющееся напряжение от минимального до максимального, в такт со звуковом поступает на входы микросхемы DD2. Цифровая микросхема К561ИЕ10 воспринимает эти изменения как сигналы логических «нуля» и «единицы». Уровень напряжения входа больший 2/3 напряжения питания воспринимается как логическая «1», а напряжение менее 1/3, как логический «0». В этом соответствии происходит переключение четырёх триггеров, входящих в каждый канал микросхемы. После первого такта (подъём и снижение вольтамперной характеристики выходного сигнала ОУ) на выходе первого триггера 3(11) появится логическая «1» и загорится подключенный к этому выводу светодиод, после второго такта появится единица на выводе 4(12), после четвёртого на выводе 5(13), после восьмого на 6(14). Но в момент появления единицы на выходе второго триггера, на первом триггере появится логический ноль и светодиод погаснет. Далее светодиоды будут включаться в соответствии с диаграммой работы счётчика и в такт с входящим сигналом. В соответствии с этими комбинациями и будут загораться светодиоды. Цвета светодиодов можно устанавливать в любой последовательности в каждом из каналов (цвет светодиода можно определить, подключив его к мультиметру в режиме прозвонки или измерения сопротивления). Увеличить количество подключенных светодиодов или заменить их лампочками накаливания можно добавив к схеме транзисторы в каждый из каналов. Мощность транзисторов должна соответствовать суммарной мощности подключенных к ним светодиодов или лампочек. Содержание набора конструктора 063 1. Микросхема К561ИЕ10, 2. Микросхема LМ358, 3. Панелька для микросхемы DIР16, 4. Панелька для микросхемы DIР8, 5. Печатная плата, 6. Светодиоды (4 пары), 7. Резисторы переменные R1, R2 100k (2 шт.), 8. Ручки для переменных резисторов (2 шт.), 9. Резисторы постоянные: R3, R4 – 100k (Кч/Ч/Ж) (2 шт.), R5, R6 – 10k (Кч/Ч/Ор) (2 шт.), R7, R8 – 120k (Кч/Кр/Ж) (2 шт.), R9-R16 – 1,5k (Кч/Зел/Кр) (8 шт.), 10. Конденсаторы: С1, С2, С3 – 0,1мкФ (104), 11. Клеммный терминал х2, 12. Клеммный терминал х3, 13. Схема и описание. Вы можете найти на нашей странице АВИТО Радио конструкторы: Есть АВИТО доставка, если Вам надо совместная доставка нескольких шт. или что то не находите, пишите-пришлем ссылку на страницу АВИТО. №002 “Радиоконструктор детекторный радиоприемник” №003 “Укв/FМ радиоприёмник К174ха34” №009 “Регулятор напряжения симисторный 220в” №010 “Музыкальный звонок” №012 “Музыкальный звонок” №014 “Таймер, и регулятор” 018 Автомат световых эффектов (бегущая волна) №019 “Детектор скрытой проводки” №020 "Толщиномер краски" №023 “Преобразователь напряжения” №029 “Электронная рулетка “ №037 “Мендосинский Солнечный мотор” №042 “Симисторная цветомузыка на лампе накала” №044 “Металлоискатель Пират” №047 “Плавное выключение освещения салона авто” №052 “Ультразвуковой отпугиватель животных“ №057 "Голос робота" №063 "Двухканальная (стерео) цветомузыкальная приставка." №065 "Сенсорный музыкальный звонок" №077 “Цветной металлоискатель” №082 “Радиоконструктор 3D елочка” Радиорынок №24.
