Радио конструктор №057 "Голос робота"

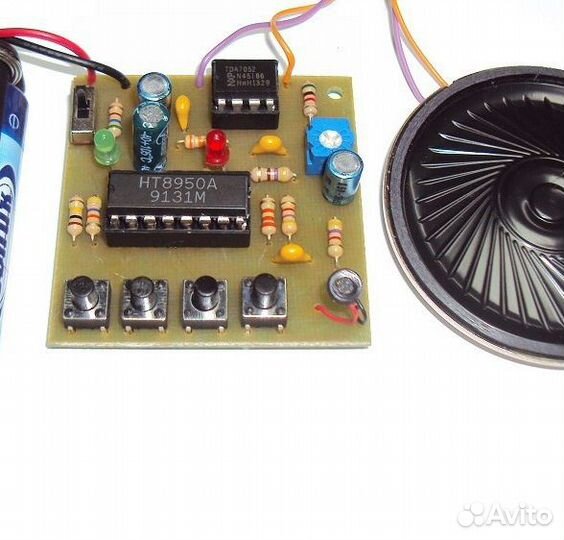

Радио конструктор №057 "Голос робота" Состоит из набора радиодеталей для пайки, печатной платы. динамика и микрофона, требуется самостоятельная сборка изделия. Устройство преобразуют речь человека в имитацию голоса с нотками робота. Схема конструктор состоит из двух основных узлов самого преобразователя на базе микросборки НТ8950А и усилителя низкой частоты на микросхеме TDA7052 с выходом на акустический динамик. Звук преобразовывается в два звуковых эффекта – «вибрато» (выбирается кнопкой SW1) и «голос робота» (кнопка SW4). Качество звука выбирается сдвигом частоты вверх (кнопка SW2) или вниз (кнопка SW3) на семь ступеней. Светодиод HL1 мигает в соответствии с объёмом ввода голоса. Преобразованный сигнал с выхода микросборки (12 вывод) поступает через регулятор уровня (резистор R8) на вход усилителя мощности низкой частоты на микросхеме TDA7052 (вывод 2) и далее на динамик. Динамик необходимо отнести от микрофона на максимальное расстояние. При самовозбуждении усилителя необходимо уменьшить уровень сигнала подстроечным резистором R8. Светодиод HL2 является индикатором включения питания. Микрофон можно заменить любым электретным микрофоном с двумя выводами, соблюдая полярность подключения. Также необходимо соблюдать полярность при подключении источника питания, при установке в плату электролитических конденсаторов, светодиодов, цоколёвку панелек и самих микросхем при установке их в панельки. Вывод номер 1 на микросхеме должен соответствовать номеру 1 в месте установки микросхемы на плате (соответственно промаркирован и имеет квадратную форму контактной площадки. Основное предназначение конструктора Голос робота: изучение остов построения схем, сочетание цифрового и аналогово устройства, развлечение и применение в игрушках. Радиорынок №24. Вы можете найти на нашей странице АВИТО Радио конструкторы: Есть АВИТО доставка, если Вам надо совместная доставка или что то не находите, пишите-пришлем ссылку на страницу АВИТО. №002 “Радиоконструктор детекторный радиоприемник” №003 “Укв/FM радиоприёмник К174ха34” №009 “Регулятор напряжения симисторный 220в” №010 “Музыкальный звонок” №012 “Музыкальный звонок” №014 “Таймер, и регулятор” №019 “Детектор скрытой проводки” №020 "Толщиномер краски" №023 “Преобразователь напряжения” №037 “Мендосинский Солнечный мотор” №042 “Симисторная цветомузыка на лампе накала” №044 “Металлоискатель Пират” №047 “Плавное выключение освещения салона авто” №052 “Ультразвуковой отпугиватель животных“ №057 "Голос робота" №065 "Сенсорный музыкальный звонок" №077 “Цветной металлоискатель” №082 “Радиоконструктор 3D елочка”
