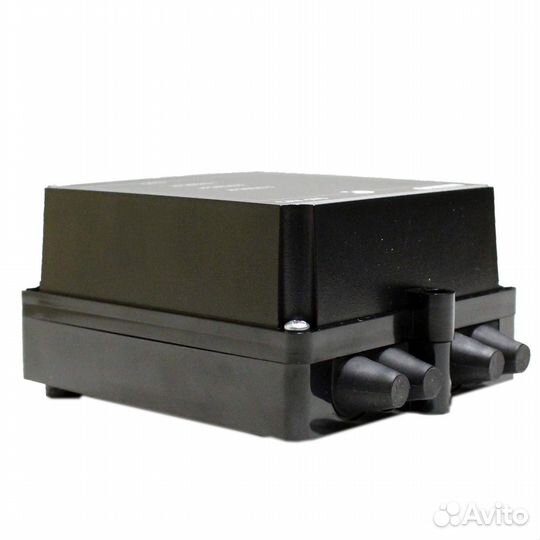

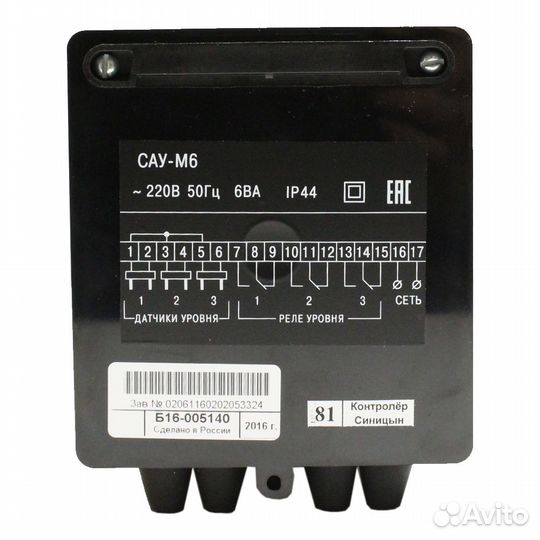

Овен сау М6 (3-канала 3-релейных выхода) 2018 год

Сигнализатор САУ-М6 используется для автоматизации процессов контроля и регулирования уровня жидкости. Применяется совместно с кондуктометрическими или поплавковыми датчиками уровня, исполнительными приборами. Является функциональным аналогом приборов ESP-50 и РОС-301. Выполняет следующие функции: Контроль уровня жидкости (при использовании датчиков). Управление технологическим оборудованием при помощи трех реле, срабатывающих при затоплении/осушении соответствующего датчика. Сигнализатор САУ-М6 применяется в резервуарах и накопительных емкостях, цистернах, баках, отстойниках и т.д. Подходит для работы с водопроводной, дистиллированной и загрязненной водой, молоком, а также слабокислотными и щелочными пищевыми продуктами, при условии, что электропроводность контролируемой среды должна быть достаточно велика. Предназначен для настенного монтажа, выпускается в корпусе типа Н. Сигнализатор САУ-М6 контролирует уровень жидкости при помощи четырехэлектродного кондуктометрического (или поплавкового) датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением. Сопротивление жидкости, вызывающее срабатывание канала контроля: не более 500 кОм. Прибор включает в себя три независимых канала контроля, каждый из который имеет: Вход для измерения сопротивления кондуктометрического датчика на переменном токе. Регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости. Пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле. Коммутатор для переключения канала в инверсный режим работы. Выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью. Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора. При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» или, наоборот, в состояние «включено». Три независимых канала контроля уровня жидкости в резервуаре. Возможность инверсии режима работы любого канала. Подключение различных датчиков уровня – кондуктометрических, поплавковых. Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.). Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением. Номинальное напряжение питания прибора: 220 В, частотой 50 Гц Допустимые отклонения напряжения питания от номинального значения: -15...+10 % Потребляемая мощность: не более 6 ВА Количество каналов контроля уровня: 3 Количество встроенных выходных реле: 3 Максимально допустимый ток, коммутируемый контактами встроенного реле: 4 А при 220 В 50 Гц (cos > 0,4) Напряжение на электродах датчика уровня: не более 10 В, частотой 50 Гц Сопротивление жидкости, вызывающее срабатывание канала контроля: не более 500 кОм Тип корпуса: настенный Н Габаритные размеры корпуса: 130х105х65 мм Степень защиты корпуса: IP44 Температура окружающего воздуха: +1...+50 °С
