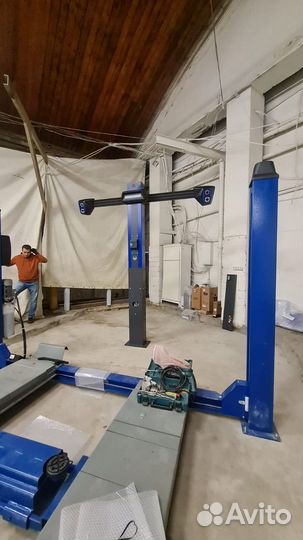

Стенд сход развал nordberg C804

Стенд C804 с технологией 3D предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров. Стенд C804 оснащён четырмя неподвижными камерами по 5 Мп (две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп) закреплёнными на Т-образной стойке. Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком. Прибор обеспечивает измерение следующих основных параметров: — Для передней и задней оси:суммарный и индивидуальный углы схождения колес; угол развала колеса; углы смещения колес; углы симметрии осей. — для передней оси (управляемые колеса):угол продольного наклона оси поворота колеса; угол поперечного наклона оси поворота колеса. Особенности стенда C804: — База данных - более чем 40000 автомобилей. Постоянно обновляемое ПО.+ обновление базы самим пользователем. — Монитор, компьютер и принтер в одном блоке с колонной, надежно зафиксирован. — Компьютерная база и программное обеспечение позволят производить корректировку данных в ручном режиме. — Разрешающая способность камер, Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп и автоматическая подстройка под освещенность позволяет производить измерение с точностью 0,01°. — Управление большинством функций посредством всего 2-х клавиш. — Простой доступ в программе ко всем измеряемым параметрам. — Измерения максимального угла поворота колес без электронных поворотных кругов. — Графическое отображение на мониторе измеренных значений. — Можно работать с автомобилями для которых требуется ввод высоты посадки. — Выполнение процедуры компенсации биения дисков методом прокатки (с возможностью пропуска при необходимости). — Предварительная калибровка камер на заводе для упрощения настройки при инсталляции. — Возможность сохранения результатов проведенных регулировок и сведений по клиентам. — Набор для крепления колесных адаптеров и мишеней к колонне для хранения. Технические характеристики: C804наименование параметраДиапазон измеренийМакс. погрешность измеренийСред. статист. погрешностьУглы установки передних колесУглы развала колес±8º±3'±2'Угол суммарного схождения передних колес±5º±3'±2'Угол продольного наклона шкворня±19º±8'±5'Угол поперечного наклона шкворня±19º±8'±5'Максимальный угол поворота колес±45º±10'±5'Углы установки задних колесУглы развала колес±8º±3'±2'Угол суммарного схождения колес задней оси±5º±3'±2'Углы индивидуального схождения колес задней оси±2,5º±3'±2'Углы симметрииУгол смещения передней оси±2,5º±3'±2'Угол смещения задней оси±2,5º±3'±2'Угол движения±2,5º±3'±2'Угол отклонения геометрии оси±2,5º±3'±2' наименование параметразначениеНапряжение, В220 ± 10%Частота, Гц50/60Диапазон крепления колесного адаптера (захвата), дюймы12 ÷ 24Рабочая температура, °С+10 ÷ +35Потребляемая мощность, Вт350Климатическое исполнение прибора по ГОСТГОСТ 15150-69 Комплектация: — Руководство по эксплуатации. — Колонна для крепления камер и ПК. — Компьютер (ПК), монитор, принтер, клавиатура и мышь. — Мишени с градиентным рисунком - 4 шт. — Самоцентрирующиеся колесные адаптеры - 4 шт. — Надежные 3D камеры, автоматически подстраиваются под уровень освещенности. — Пульт ДУ. — Поворотные круги - 2 шт. с подставками для выполнения компенсации с прокаткой. — Стопор руля. — Упор для тормоза. — Кронштейны для колесных адаптеров.
