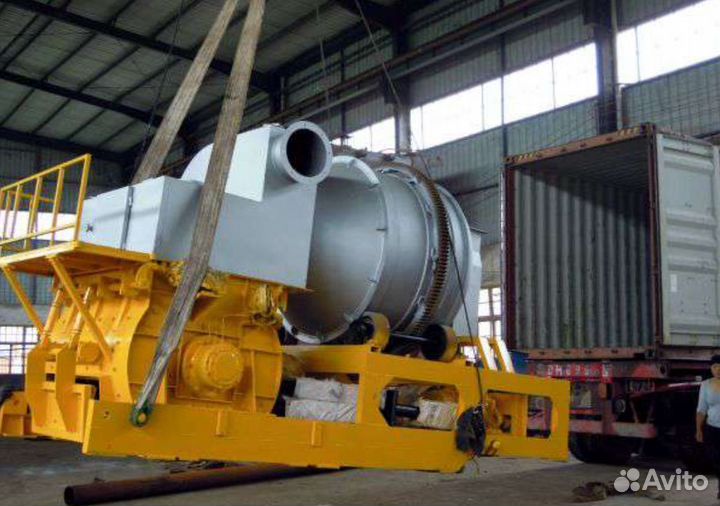

Мобильный асфальтный завод QLB-20

Супермобильные асфальтобетонные мини-заводы серий QLB имеют встроенные фундаментные конструкции- аутригеры, которые позволяют АБЗ обойтись без бетонного основания. Основные компоненты асфальтобетонных заводов расположены на шасси, что позволяет в короткое время привести асфальтовую установку в транспортное положение и переместить ее на новую площадку при помощи автомобильных тягачей. Заводы оборудованы двухвальным горизонтальным смесителем; Можно добавлять заполнители; Можно взвешивать инертные материалы, битум и заполнители; В качестве топлива для АБЗ могут быть использованы не только традиционные виды- газ, мазут, дизель, но и уголь; Асфальтовые заводы этих серий являются самыми недорогими и представляют собой идеальное решение при строительстве небольших дорог и при ремонте дорожного покрытия. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОБИЛЬНОГО АБЗ QLB-20: — Производительность 20 тонн/час — Тип: Принудительно-периодический — Горелка: Дизельная — Бункера инертных материалов 3х8 м3 — Расход 6,5~7,5 кг/тонн — Емкость смесителя 0,75 м3/партия — Размер фракции 50 мм — Точность взвешивания инертных материалов 1000±3% кг — Точность взвешивания заполнителя 80±2% кг — Точность взвешивания битума 80±2% кг — Температура готового асфальта 120~165 °C — Мощность завода 91 кВт — Электрическое напряжение 220/380, 50 В, Гц БАЗОВАЯ КОМПЛЕКТАЦИЯ МОБИЛЬНОГО АБЗ QLB-20: 1.Бункеры инертных материалов —  объём 5 м3 — Разгрузка пневматическая — Система взвешивания: Объём1000 кг; Точность±3% — Пневмораспредилитель Q25DC-L15 — Пневмоцилиндр QGBES80*200-L3 — Двигатель. Мощность: 5.5 кВт — Горизонтальный конвейер B600*17900 мм — Устройство напряжения — Ролик конвейера — Датчик взвешивания TSC-1000 кг 2. Система транспортировки материала(из бункера инертных до сушильного барабана) — Элеватор 0,75 м — Двигатель. Мощность 7.5 кВт — Концевой выключатель XCE-145 3. Горелка дизельная — ZHC200 — Вентилятор 11 кВт — Главный дизельный насос CBZ-25, мощность: 1.5 кВт — Дизельный насос высокого давления CB-6, мощность: 0.55kw 4. Сушильный барабан — Диаметр: 2100мм 16 Mn Легированная сталь — Большая приводная шестерня — Электродвигатель. Мощность: 7.5 кВт — V - ремень B1473 5. Система подачи заполнителя — Бункер для взвешивания: Объём: 80кг; Точность: ±2% — Шнек 140*6m5.5kW — Пневмоцилиндр QGB80*160-L3 — Электромагнитный клапан Q25DC-L15 — Датчик взвешивания TSC-300 кг 6. Система подачи битума — Битумный бак с прямым подогревом 10м3 — Нагревательные пластины для битума — Насос битума — Электронагревательные клапаны — Трубопровод 7. Система взвешивания битума — Бункер взвешивания: Объём: 80 кг; Точность взвешивания: ±2% — Нагревательная плита битума. Мощность1.5кВт — Пневмоцилиндр SC80*200 — Пневмоцилиндр SC80*160 — Пневмораспредилитель Q25DC-L15 — Датчик взвешивания TSC-300 кг 8. Принудительный смеситель — Двухвальный смеситель, 0.75 м3 — Двигатель. Мощность: 18.5 кВт — Насос смазки — Пневмоцилиндр загрузки SC80*200 — Пневмоцилиндр SC100*250 — Пневмоцилиндр SC80*200 9. Бункер готового асфальта — Объём 5 тонн — Элеватор готового асфальта: Объём элеватора: 1.1 м — Электродвигатель элеватора. Мощность: 4.5 кВт — Пневмоцилиндр QGB160*450-L3 — Пневмораспредилитель Q25DC-L15 — Концевой выключатель XCE-145 10. Система пылеулавливания — Первычное обеспылевание. Циклоный фильтр — Двигатель вытяжного вентилятора. Мощность: 15 кВт — Воздуховодная труба — Вторичное обеспыливание. Водяной фильтр 11. Шасси — Передняя ось: 825-12*2 шт. ; Задняя ось: 720-20*2 шт. — Гидравлические опорные ноги 5 тонн 12. Пневматическая система управления — Компрессор — Производительность: 0.9m/min — Мощность: 5.5 кВт ВНИМАНИЕ!!! Цена указана с учётом текущего курса и может варьироваться. Так же есть возможность поставки комплектующих и расходных материалов для данного оборудования. Группа компаний «СпецМИР» с 2013 года специализируется на организации производства на территории КНР, поставках техники и оборудования под нужды клиентов по всей территории России. В профиле большой выбор промышленного оборудования! Также возможна поставка оборудования под заказ по Вашему техническому заданию! Более подробную информацию уточняйте по телефону в любое время или напишите нам в ЛС…
