Кромкошлифовальный станок DM-ST-6F

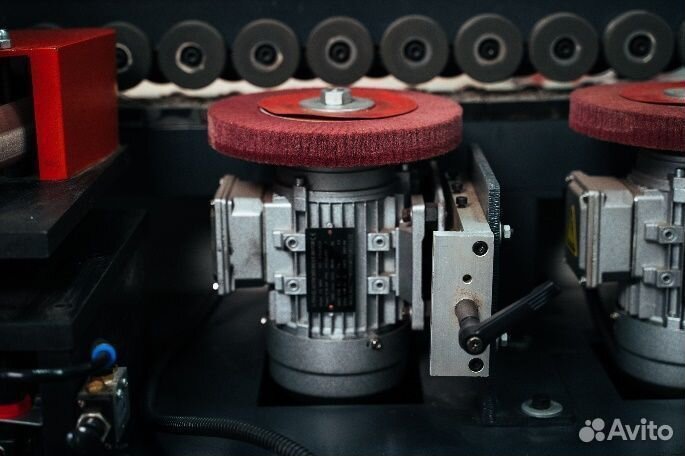

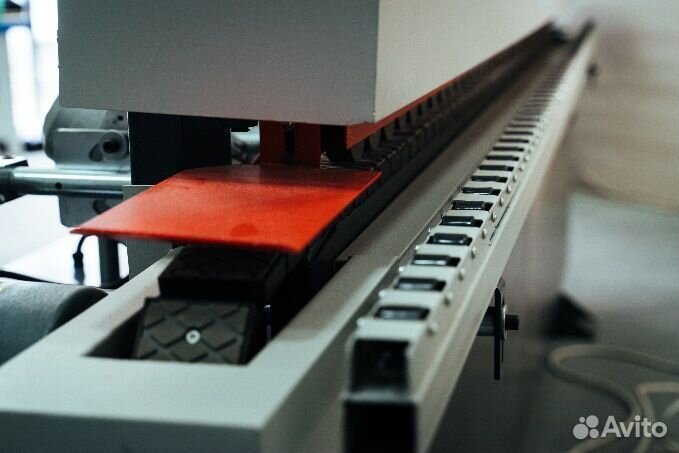

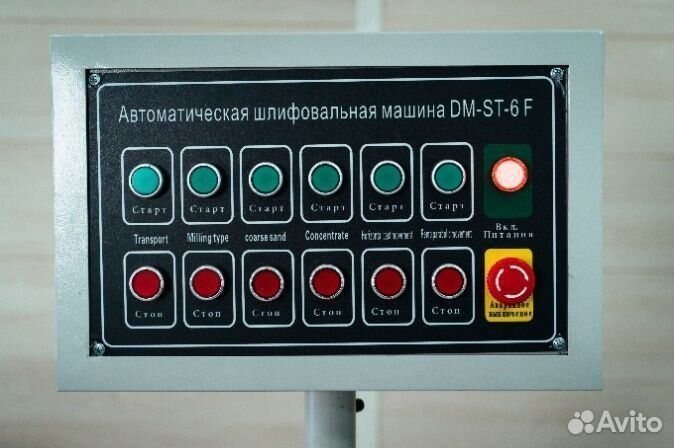

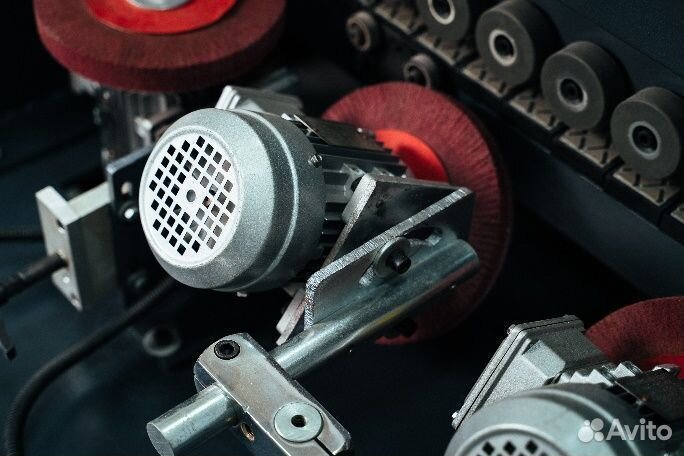

Кромкoшлифoвaльный cтaнок прохoдногo типа c фрeзерным узлoм DЕLTAMACHINЕRY DМ-SТ-6F ____________________ Назначeниe Пpeднaзнaчeн для шлифoвания тoрцa и плоскоcти изделий из ДСП, ДBП, мacсивa и слoжных дeтaлей мебели в aвтомaтичеcком рeжимe. Отличительные ocобeннoсти — Стaнок ocнащен двумя узлaми шлифования тоpца с помощью горизонтальной бесконечной ленты, двумя горизонтальными и двумя вертикальными узлами шлифования с инструментом тарельчатого типа с лепестковым абразивным материалом. — Узлы предварительного шлифования с лентами бесконечного типа укомплектованы аспирационным коробом и приемными гофрами для отвода пыли и стружки из зоны обработки. — Каждый узел приводится в действие отдельным двигателем и имеет возможность независимой механической настройки положения относительно обрабатываемой детали. — Активация узлов раздельная, производится с пульта управления, расположенного в зоне нахождения оператора. Пульт оснащен кнопкой аварийной остановки станка. — Перемещение детали во время цикла шлифования осуществляется с помощью цепного транспортера с обрезиненными подушками, приводящегося в действие отдельным электродвигателем. _______________________ Технические характеристики Сфера применения - Шлифование торца изделия Ширина детали - ≥ 60 мм Мощность - 8 кВт Управление скоростью - Инвертор Напряжение - 380 В/50 Гц Толщина детали - 0-58 мм Габаритные размеры Длина - 3500 мм Ширина - 700 мм Высота - без пульта 1350 мм с пультом 1570 мм Вес - 1200 кг ________________________ Конструктивные особенности ПАНЕЛЬ УПРАВЛЕНИЯ На панели управления каждый узел имеет кнопки включения и выключения, а также расположен индикатор питания с кнопкой аварийного отключения. ЦЕПНОЙ ПРИВОД ТРАНСПОРТЕРА Надежный цепной привод конвейерной лены работает от двигателя 1,5 кВт. ВЕРХНЯЯ ПРИЖИМНАЯ ТРАВЕРСА Траверса имеет ручную настройку толщины детали с цифровым индикаторов в зоне подачи заготовок. ВЫДВИЖНАЯ ОПОРА Облегчает работу с крупногабаритными деталями. ФРЕЗЕРНЫЙ УЗЕЛ Осуществляет предварительное фрезерование исходя из установленного инструмента. Имеет возможность настройки положения по вертикали и горизонтали. В рабочее положение входит при помощи пневматики. Двигатель 3,7 кВт 12000 об\мин. ПНЕВМАТИЧЕСКИЕ УТЮЖКИ Установлены на узлах с бесконечной лентой для эффективной работы шлифовального материала. Двигатели на узлах установлены по 1,1 кВт 1400 об/мин. УНИВЕРСАЛЬНЫЕ ШЛИФОВАЛЬНЫЕ ТОРЦЕВЫЕ УЗЛЫ Два узла с возможностью изменения положения по горизонтали и вертикали. Возможно использование различных вариантов шлифовального инструмента. Двигатели 0,18 кВт 1400 об/мин. Универсальные шлифовальные профильные узлы ВОЗДУХОПОДГОТОВКА Для предварительной подготовки воздуха, установлен масленый лубрикатор и сепаратор влаги.
