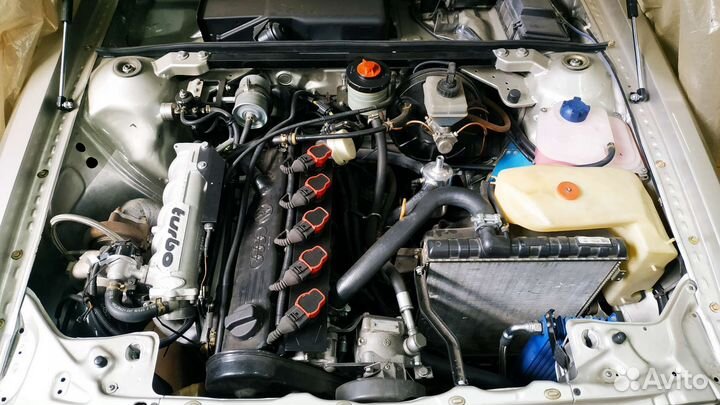

Фазированный электронный впрыск на 5ц. двигатель

Плата согласования 5CYL.IND.IGN.COILS.01 предназначена для организации системы зажигания 5-ти цилиндрового двигателя на индивидуальных коммутаторных катушках зажигания VAG (06E905115D, 06E905115A, 06E905115B, 06E905115C, 06E905115E, 06E905115F, 95860210200) с помощью ЭБУ Январь 5.1 – 41(61) при использовании прошивки J5trs_251. При этом, доработка самого ЭБУ Январь 5.1 – 41(61) по аппаратной части не требуется. Комплект поставки включает: 1. Плата согласования 5CYL.IND.IGN.COILS.01 с влагозащитным покрытием – 1шт. 2. Герметичный корпус со съемной крышкой и герметичным вводом/выводом жгута PG9 - 1шт. 3. Входной жгут платы (провод ПВАМ 0,75мм ² чистая электротехническая медь) с влагозащищенным разъемом "X1" Denso 8-pin Female – 1шт. Ответная часть входного жгута для подключения к жгуту ЭБУ – 1шт. 4. Выходной жгут платы (провод ПВАМ 0,75мм ² чистая электротехническая медь) с влагозащищенным разъемом "Х2" Denso 8-pin Male – 1шт. Ответная часть выходного жгута для подключения к жгуту катушек зажигания – 1шт. 5. Схема подключения платы (схема жгута ИКЗ) на формате А3 – 1шт. Плата согласования 5CYL.IND.IGN.COILS.01 в сочетании с ЭБУ Январь 5.1-41(61) и прошивкой J5trs_251 позволяет запустить и настроить 5-ти цилиндровый двигатель в режиме фазированного электронного впрыска топлива с системой зажигания на индивидуальных коммутаторных катушках. Топливные форсунки с 1-й по 4-тую подключаются на стандартные выходы колодки ЭБУ. Пятая топливная форсунка подключается к 5-му пину колодки ЭБУ. Порядок работы топливных форсунок предварительно устанавливается в прошивке вручную, в соответствии с порядком работы цилиндров. По согласованию с заказчиком, возможно изготовление жгута форсунок и жгута ИКЗ для десятиклапанных 5ц. двигателей Ауди.
