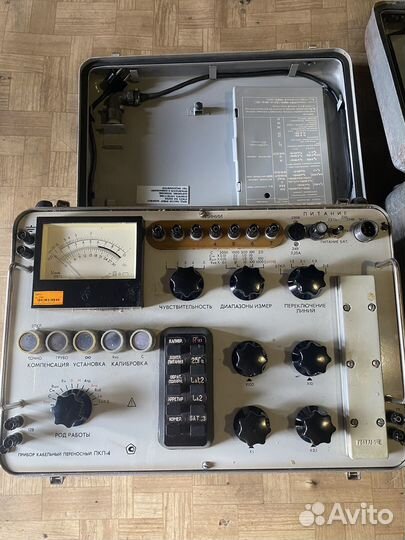

Пкп-4

ПКП-4 переносной кабельный прибор предназначен для измерения электрических параметров кабельных и воздушных линий связи, а также определения расстояния до мест повреждений. Технические характеристики ПКП-4: Диапазон измерения: - сопротивления шлейфа - от 0,1 Ом до 100 кОм; - омической асимметрии постоянным током - от 0,1 Ом до 100 Ом; - электрического сопротивления изоляции - от 100 кОм до 20 ГОм; - электрической емкости методом моста переменного тока на частоте 800 Гц - от 1 нФ до 100 нФ; - электрической емкости методом вольтметра-амперметра - от 3 нФ до 3000 нФ; - омической асимметрии методом моста переменного тока на частоте 10 Гц - от 0,1 Ом до 100 Ом. Приборы ПКП-4 также измеряют электрическое сопротивление до места понижения электрического сопротивления изоляции жил и отношения емкостей методом моста переменного тока на частоте 800 Гц. Допускаемая основная погрешность сопротивления шлейфа - не более ±(0,2+1/Rизм)%, где Rизм - измеренное сопротивление шлейфа. Допускаемая основная погрешность омической асимметрии, отнесенной к половине электрического сопротивления шлейфа - ±(0,2+20/Rизм)%. Погрешность измерения ПКП-4 электрического сопротивления изоляции, выраженная в процентах от длины рабочей части шкалы - не более ±2,5%. Допускаемая основная погрешность измерения электрической емкости методом моста переменного тока: - в диапазоне от 1 нФ до 100 нФ на частоте 800 Гц - не более ±(1+5/Сизм)%; - в диапазоне от 10 нФ до 10 000 нФ на частоте 10 Гц - не нормируется. Допускаемая основная погрешность измерения электрической емкости методом моста переменного тока - не более ±2,5%. Дополнительная погрешность прибора ПКП-4, отнесенная к половине электрического сопротивления шлейфа на частоте 10 Гц - ±1%. Основная погрешность измерения электрического сопротивления до места понижения электрического сопротивления изоляции жил при переходном сопротивлении изоляции в месте повреждения: - не более 106 Ом - не более ±0,5%; - от 106 Ом до 107 Ом - ±1%; - от 107 Ом до 5·107 Ом - ±1,5%. Погрешность ПКП-4 в диапазоне не менее 10 Ом - 1/Rx+значение основной погрешности, где Rx - электрическое сопротивление до места повреждения: - при электрическом сопротивлении шлейфа; - при электрическом сопротивлении до места повреждения. Отношения емкости методом моста переменного тока на частоте 800 Гц: - при емкости жилы кабеля от 10 нФ до 100 нФ и отношении Cx/Cy - не менее 0,1; - при емкости жилы кабеля от 10 нФ до 1000 нФ при 25 Гц - 0,01. Основная погрешность - ±0,6%.
