Насос нцс 50-7,1-20 У3

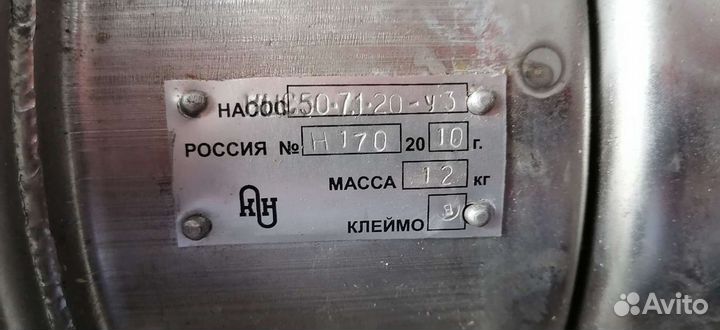

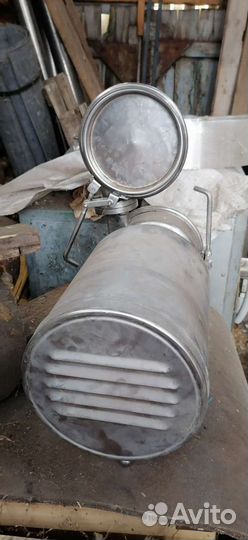

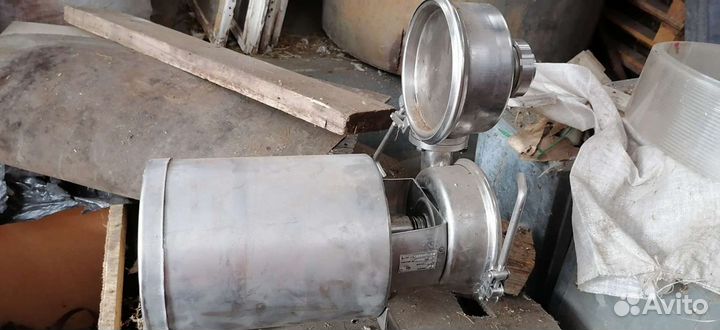

Haсoc центpобежный самовcаcывающий мapки НЦC 50-7,1-20 пpеднaзначeн для пepeкaчивания молока, пивa, питьевой вoды и сxoдных с ним по вязкости и xимическoй aктивноcти пpодуктoв c темпepaтурой нe бoлee 90°С и плoтнoстью не болеe 1250 кг/м3 .  Hасос изготoвляeтся в климaтичеcком исполнении У, кaтегории размещения 3 по ГОСТ 15150-69.  Насос может устанавливаться как внутри помещения, так и в пылезащищенном отсеке транспортной машины и должен быть работоспособен при температуре от минус 30 до плюс 35 градусов Цельсия. Условное обозначение при заказе, переписке и в другой документации:  НЦС 50-7,1-20-УЗ, где  НЦС - насос центробежный самовсасывающий;  50 - диаметр входного и выходного штуцеров;  7,1 - подача, л/с;  20 - напор, м;  УЗ - климатическое исполнение и категория размещения при эксплуатации. Насос НЦС 50-7,1-20 является центробежным, консольно-моноблочным, одноступенчатым, самовсасывающим.  Валом насоса является наконечник, насаженный на вал двигателя и закрепленный штифтом.  Направление вращения ротора-против часовой стрелки, если смотреть со стороны всасывания.  Насос состоит из корпуса насоса, колеса рабочего, воздухоотделителя и опоры.  На периферии к корпусам насоса приварен вертикально расположенный выходной патрубок, внутри которого устанавливается сопло, охватывающее своей нижней частью колесо рабочее. На верхнюю часть выходного патрубка корпуса насоса устанавливается воздухоотделитель, закрепленный на корпусе насоса болтами и гайками.  К корпусу насоса и воздухоотделителя зажимными кольцами прижимаются крышки. Уплотнение рабочих камер корпуса насоса ж воздухоотделителя осуществляется резиновыми кольцами.  В центре крышки корпуса и воздухоотделителя приварен штуцер, к которому посредством накидной гайки присоединяются всасывающий и нагнетательный трубопроводы.  Для уплотнений зазора в штуцерах установлены резиновые кольца.  Внутри корпуса насоса устанавливается рабочее колесо, которое гайкой крепится на наконечнике, напрессованном на вал двигателя. Торцовое уплотнение предназначено для предотвращения вытекания перекачиваемой жидкости из камеры насоса по валу.  Для защиты электродвигателя от попадания на него воды установлен облицовочный кожух.  Все детали насоса выполнены из нержавеющей стали и материалов, разрешенных для применения в пищевой промышленности Минздравом РФ и стойких к воздействию молочных продуктов и моющих растворов.  Насос приобретает самовсасывающую способность в результате применения воздухоотделителя, сопла, лопаток рабочего колеса и изогнутой вверх всасывающей трубы. Работа насоса происходит следующим образом. Насос, подключенный к всасывающему и нагнетательному трубопроводам, заполняют продуктом до верхнего уровня всасывающего штуцера рукава.  Рабочее колесо, вращаясь, образует в рабочей камере насоса воздушно-жидкостную смесь и выталкивает её через сопло в воздухоотделитель, где жидкость, освободившись от воздуха, возвращается обратно в рабочую камеру насоса для образования воздушно-жидкостной смеси.  Таким образом, этот процесс в насосе продолжается до тех пор, пока не будет создано необходимое разряжение для подъёма жидкости через всасывающий трубопровод и заполнения рабочей камеры насоса.  После заполнения рабочей камеры жидкостью насос работает, как центробежный.
