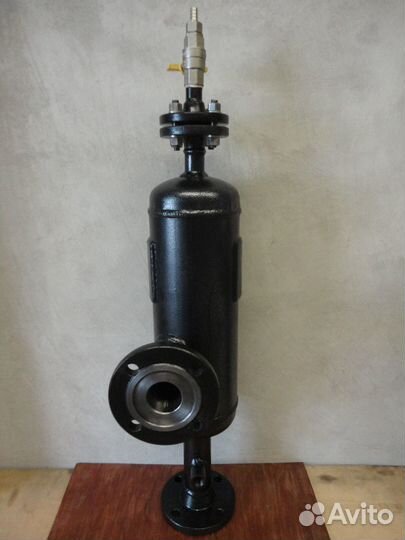

Сепаратор газовый сгв-7-150/16-10-В

Сепаратор газовый СГВ-7-150/16-10-В. Изготовитель: ООО «НПО Вертекс», г. Краснодар. Сепаратор в эксплуатации не был. Был установлен на входном газопроводе технологической линии на период пусконаладочных работ (несколько часов), затем демонтирован. Далее — консервация и хранение на складе. Сепаратор газовый СГВ-7-150/16-10-В вихревого типа предназначен для очистки газового потока от механических примесей, капельной жидкости, находящейся во взвешенном состоянии и других не растворенных примесей. Внутренние элементы сепаратора не содержат вращающихся частей, фильтров или других динамических или сменных элементов, требующих периодических проверок, обслуживания, ремонта или замены. Это делает конструкцию сепаратора СГВ-7 более надежной, менее затратной в обслуживании. Условные обозначения СГВ-7-150/16: 150 — условный проход (внутренний диаметр сепаратора) / номинальный размер (мм); 16 — условное / номинальное давление (кгс/кв.см) 1,6 МПа. Технические характеристики: Рабочее давление, МПа (кгс/кв.см) ……… 0,6 (6) Расчётное давление МПа (кгс/кв.см) ……. 0,7 (7) Рабочая температура среды, град. С…… +5…+30 Расчётная температура стенки, град. С … 40 Минимально допустимая отрицательная температура стенки, град. С …… - 20 Наименование рабочей среды …… природный газ Производительность, нкуб.м/ч …… до 600 Вместимость, куб.м ………………… 0,09 Патрубки входа и выхода рабочей среды …. Ду50 Комплектация: - патрубок входа 57х4 (1 шт.) - патрубок выхода 57х4 (1 шт.) - патрубок слива 32х3,5 (1 шт.) - бобышка М20х1,5 (для установки манометра с клапанным блоком*) - гайка М12 (8 шт.) - гайка М16 (16 шт.) - шпилька М12х80 (4 шт.) - шпилька М16х90 (8 шт.) - шайба 12 (8 шт.) - шайба 16 (16 шт.) - фланец 3-50-40 09Г2С ГОСТ 12821-80 (2 шт.) - фланец 2-50-40 09Г2С ГОСТ 12821-80 (2 шт.) - фланец 3-25-25 09Г2С ГОСТ 12821-80 (1 шт.) - фланец 2-25-25 09Г2С ГОСТ 12821-80 (1 шт.) * В комплектации отсутствуют манометр и клапанный блок. Габаритные размеры: - диаметр корпуса наружный 159 мм, - длина по оси выход газа / дренаж (без патрубка слива с краном) 760 мм, - длина по оси вход газа 300 мм. Вес: 45 кг. Преимущества сепаратора СГВ-7: - малые габаритно-массовые характеристики; - общий срок службы 33 года; - эффективность сепарации подтверждена аттестованной лабораторией; - относительная эффективность 99,99%; - унос капельной жидкости до 4 мг/куб.м; - не имеет динамических или фильтрующих элементов; - конструкция сепаратора не чувствительна к абразивным включениям в газовом потоке; - не ограниченная пропускная способность; - низкий перепад давления при работе на газовом потоке до 0,01 атм.
