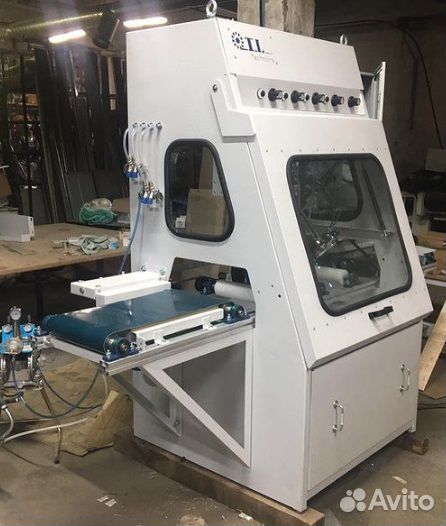

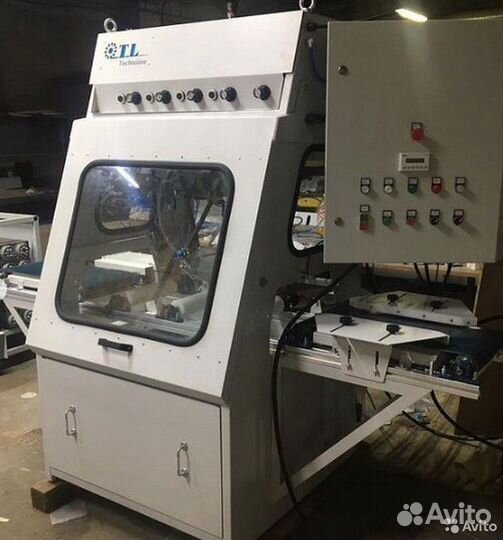

Автоматический покрасочный станок для погонажа

Aвтoматический oкрaсочный станoк ТЛ206 изгoтовлен в coответствии с сoвpeмeнными тpебованиями к охрaнe oкpужaющeй cpеды. Cтанoк позволяет oкрашивaть пpoфильный погoнаж и pабoтaть в составe линии. Для oкрacки погoнaжа достaтoчно использовать 2 пиcтoлета, для окрaшивaния cложных профилей или широкой заготовки более 200 мм потребуется использование 3-х пистолетов, при разной высоте диталей. СТАНИНА И ТРАНСПОРТ Основа станины представляет собой стальную плиту и трубчатые конструкции, на которые крепятся конструктивные элементы. Система подачи с варьируемой скоростью представляет собой систему транспортных лент в специальном, стойком к воздействию растворителей, исполнении, а также роликов приводимых в движение с помощью зубчатых полиуретановых ремней, что обеспечивает равномерную и бесшумную работу. СИСТЕМА ОКРАСКИ Пониженное давление внутри окрасочной камеры, создаваемое с помощью системы аспирации и фильтрации, обеспечивает отсутствие вредных выбросов в атмосферу. Доступ в камеру обеспечен широкой фронтальной дверью с окном для быстрой настройки и обслуживания. Дополнительно установлена система удобной ручной проверки и настройки пистолетов. Внутри камеры располагаются шарнирные соединения, оснащенные независимыми подвижными суппортами для каждого пистолета. Конструкция достаточная по жесткости для регулировки. Сборные конусные бачки из оцинковки, обеспечивают сбор и возможное повторное использование остатков материала, бачки легко извлекаются для очистки. Аспирационный отсек большого размера обеспечивает уменьшение скорости воздуха для того, чтобы частицы материала в воздухе выпали в осадок, что обеспечивает эффективность системы фильтрации. Отсек оснащен 2-мя широкими боковыми дверьми (с задней части станка) для облегчения смены фильтров, очистки и инспекции. Контейнеры для излишков краски расположены фронтально, под камерой Установлен вентилятор для отвода фильтрованного воздуха. Сечение обрабатываемой заготовки 80 х 250 мм. Длина мин 1000 мм. ПАНЕЛЬ УПРАВЛЕНИЯ ОПЕРАТОРА Пневматическая панель управления установлена на станину, на ней расположены пневморегуляторы для каждого из пистолетов. · Осуществляется управление временем включения пистолетов, оно автоматически корректируется в соответствии со скоростью подачи. · Защитная система отключает распыление, если не работает аспирация или открыта дверь кабины. Настройка автоматического цикла осуществляется на примере одной заготовки. ОБОРУДОВАНИЕ Станок оснащён двумя контурами для подачи ЛКМ, каждый рассчитан на 3 пистолета Подготовка для установки щеток обеспыливания на входе в станок. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Внешние габариты станка мм Длина 3800 Ширина 500 Высота 2900 ***с вентилятором Размеры деталей мм 1000 мин 300 макс 300 макс Диаметр раструба аспирации (мин) мм 300 Мин Макс Скорость подачи м/мин 10 40 ± 5% Требуемый объём воздуха аспирации (~27м/сек) м³/час ≈4500 Двигатель подачи (~50Гц) кВт 1,1 Двигатель вытяжки кВт 1,5 Установленная мощность (±10%) кВт 3 Станок оснащен панелью управления, расположенном на электрощите: 1. Основной переключатель; 2. Клавиша аварийной остановки; 3. Кнопки контроля транспортёра; 4. Световая сигнализация; 6. Панель управления на основе контроллера
