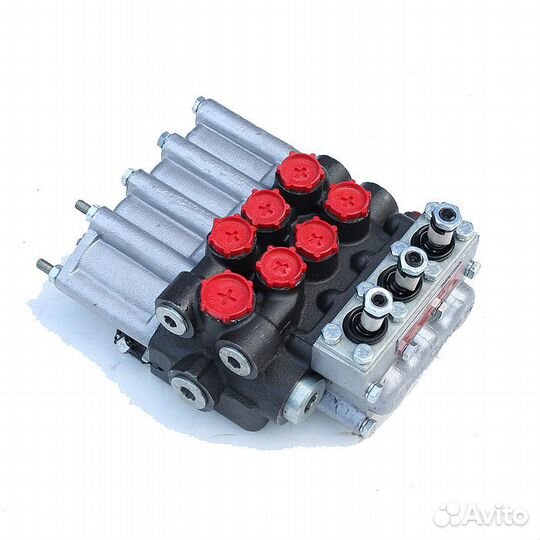

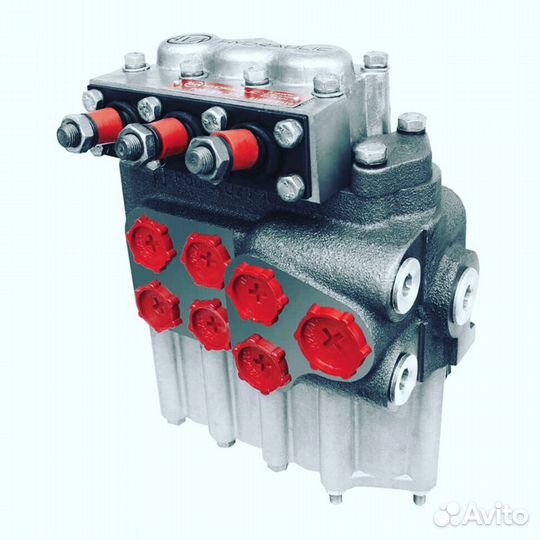

Гидрораспределитель Р80-3/4-222 (3-х секционный)

Гидрораспределитель Р80-3/4-222 Рускон Назначение — Гидрораспределитель Р80-3/4-222 предназначен для установки в гидросистемы общего назначения тракторов, сельскохозяйственных и дорожных машин с насосами производительностью до 80 л/мин, где выполняет следующие функции: – распределение потока рабочей жидкости, нагнетаемой гидронасосом, между потребителями (силовыми гидроцилиндрами, гидродвигателями и т.п.); – предохранение от перегрузок гидросистемы в позициях золотника "Подъем" и "Опускание принудительное" (режим предохранительного клапана); – разгрузка гидросистемы при нейтральной позиции золотника посредством перелива рабочей жидкости в бак (холостой ход). Технические характеристики Р80-3/4-222 — Конструктивное исполнение - моноблочный, клапанно-золотниковый — Гидроклапан - непрямого действия предохранительно-переливной — Число золотников - 3 — Управление - золотником ручное — Условный проход - мм 16 — Расход рабочей жидкости, л/минноминальный 80 максимальный 120 минимальный 20 — Давление разгрузки, МПа - не более 0,3 — Рабочая жидкость масла с кинематической вязко-стью в пределах - 60 мм2/с….70 мм2/с — Класс чистоты - не грубее 16 — Тонкость фильтрации - мкм 25 — Внутренняя герметичность - ограничивающая просадку поднятого штока цилиндра с грузом за 30 мин, см3без гидрозамков при Рст=7,0 МПа 150 с гидрозамками* при Рст=11,2 МПа 24 *Наличие гидрозамков практически полностью исключают опускание орудия при транспортировке. Правила транспортирования и хранения Р80-3/4-222 — Гидрораспределитель Р80-3/4-222 должен храниться в упаковке или без нее в сухом хорошо проветриваемом помещении. При хранении должна быть обеспечена сохранность консервирующей смазки на наружных неокрашенных поверхностях. Все выводные отверстия, которые предстоит использовать как присоединение к гидросистеме машины, должны быть закрыты резиновыми или пластмассовыми пробками, остальные отверстия – металлическими заглушками. При транспортировании Р80 3/4-222 следует предохранять тару с гидрораспределителями от резких ударов и воздействия атмосферных осадков. Указания по эксплуатации Р80-3/4-222 — Распределитель должен эксплуатироваться с насосами типа НШ32-3 или НШ50-3. — Гидрораспределитель должен быть размещен на машине не ниже, чем на уровне верхней точки масляного бака. — Перед установкой гидрораспределителя в гидросистему машины следует удалить резиновые или пластмассовые пробки, которыми были временно закрыты присоединительные отверстия в корпусе. — Присоединительная арматура должна обеспечивать полную герметичность. Для обеспечения давления слива 0,3 МПа патрубок слива должен иметь внутренний диаметр 25 мм, не менее. — При низких температурах окружающего воздуха гидросистему перед началом работы следует прогреть. — При длительной работе температура рабочей жидкости не должна превышать 80ºС. Для безотказной работы распределителя необходима тщательная фильтрация масла, что достигается установкой фильтра в заливную горловину бака и в сливную магистраль гидросистемы. — Необходимо тщательно следить за состоянием фильтров гидросистемы, так как загрязнение масла может нарушить работу клапанов гидрораспределителя и устройств автоматического возврата золотников. — При работе с навесным сельскохозяйственным орудием золотник должен находиться в позиции "Плавающая". Установка золотника в позицию "Нейтральная" при работающем орудии может привести к поломке цилиндра. Золотники, не используемые в работе, должны быть установлены в позицию "Нейтральная". — Не следует принудительно удерживать в позициях "Подъем" и "Опускание принудительное" после окончания рабочего хода управляемого гидродвигателя во избежание перегрева гидросистемы. Область применения распределителя Р80-3/4-222 — Трактора: ЮМЗ-6, ЮМЗ-650, ЮМЗ-652, ЮМЗ-8080,ЮМЗ-8280, ЮМЗ-8070, ЮМЗ-8270, Т-150, ХТЗ-153, ХТЗ-180, ХТЗ-181, ХТЗ-183, ХТЗ-17021, ХТЗ-17221, ХТЗ-17321, К-710, Т-250, Т-4, ЛТ-157, МТЗ-ХА, ТБ-1, ЛД-30, ЛТ-157, ДМ-15, гидрораспределитель МТЗ-80, распределитель МТЗ-82, МТЗ-800, МТЗ-820, МТЗ-900, МТЗ-920, ДТ-75, ВТ-100, ЛТЗ-55, ЛТ-72, Т-40, Т-50, Т-60, ЛТЗ-155, Т-70, К-703; — Экскаватор ЭО-2621; — Погрузчики: ПЭА-1,0, ПГ-0,2, К-701; — Лесная техника: ТДТ-55, ЛХТ-55, ЛХТ-100, ТЛТ-100.
