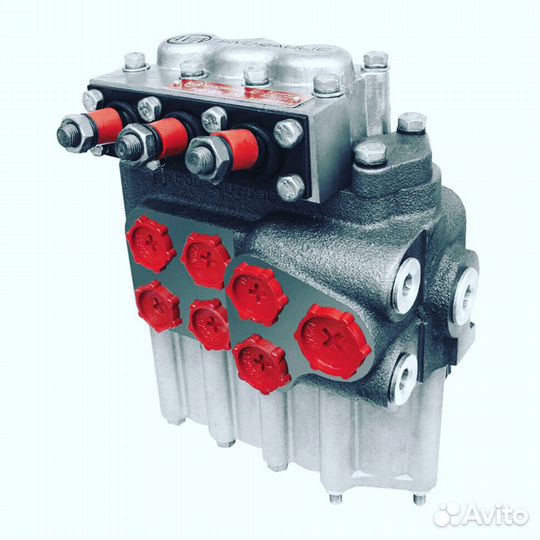

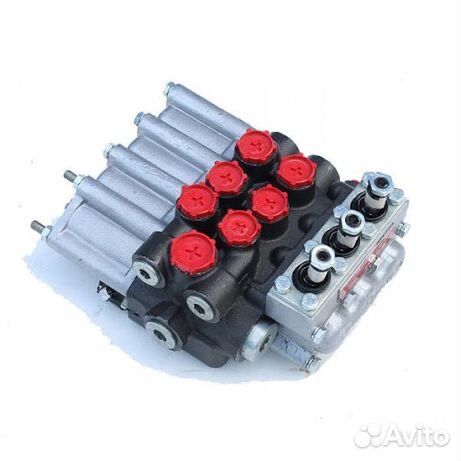

Гидрораспределитель Р80-3/1-222 (3-х секционный)

Гидрораспределитель Р80-3/1-222 Рускон — НАЗНАЧЕНИЕ — Гидрораспределитель Р80-3/1-222 (Р80-3/1-222Г) предназначен для установки в гидросистемы тракторов, сельскохозяйственных и дорожных машин, где выполняет следующие функции: распределение потока рабочей жидкости, нагнетаемой гидронасосом, между потребителями (силовыми гидроцилиндрами, гидродвигателями и т.п.); предохранение от перегрузок гидросистемы в позициях золотника "Подъем" и "Опускание принудительное" (режим предохранительного клапана); разгрузка гидросистемы при нейтральной позиции золотника посредством перелива рабочей жидкости в бак (холостой ход); сообщение рабочих полостей гидроцилиндра со сливом (плавающая позиция). Гидрораспределитель Р80-3/1-222 (Р80-3/1-222Г) является базовой моделью, на основе которой изготавливаются модификации для экскаваторов, погрузочных, дорожных машин и промышленных тракторов. — МАРКИРОВКА — Пример обозначения распределителя: Р80-3/1-222Г Р – распределитель 80 – номинальный расход, л/мин 3 – исполнение по давлению (номинальное – 16 МПа, максимальное – 20 МПа) 1 – код эксплуатационного назначения (для автономного применения в гидросистемах общего назначения) 222 – три золотника типа 2 Г – с гидрозамками — УСТРОЙСТВО И РАБОТА — Распределитель состоит из следующих основных частей: — корпуса распределителя 1 с гнездами клапанов 7 и 17, каналом подвода масла от насоса и каналами отвода к цилиндрам, каналом управления переливным клапаном; — золотников 4 с механизмами центрирующевозвратным, фиксации и автовозврата; — крышки верхней 2 с вмонтированными рычагами 5 управления золотниками; — предохранительно-переливного клапана. — Позиции золотника обеспечиваются переключением золотника 4 через рычаг 5 рукояткой длиной 400 мм, не менее. Механизм фиксации предназначен для точного расположения золотника относительно корпуса, обеспечения независимого процесса в рабочих позициях. В механизм фиксации входят: — обойма 11 с тремя канавками конического сечения; — три шарика-фиксатора 12 с пружиной 15, поднимающей шарик. — При переключении золотника в рабочую позицию шарики, зажатые пружиной, западают в канавки обоймы и фиксируют золотник. Механизм автовозврата предназначен для автоматического отключения механизма фиксации и перевода золотника в нейтральное положение. — В механизм автовозврата входят: — гильза 9 с клапаном в виде конического плунжера 8, зажатым пружиной и бустером 10, клапан-плунжер конусом перекрывает отверстие, через которое масло поступает к бустеру; — пружины 16 со стаканами, закрепленной на золотнике пробкой. — В позиции "Подъем" золотника, плунжер, через управляющий канал и отверстие в золотнике, связан с переливным клапаном и открывается благодаря перепаду давления на дроссельном отверстии переливного клапана в момент срабатывания предохранительного клапана, через открывшееся отверстие масло проходит к бустеру и через него отжимает подпружиненную втулку, освобождая шарики, которые выходят из канавок и золотник под действием пружины возвращается в нейтральное положение. Поэтому в позиции "Подъем" давление автовозврата практически равно давлению регулировки предохранительного клапана. — В позиции золотника "Опускание принудительное" верхний торец плунжера через отверстие в золотнике сообщен со сливом, поэтому давление срабатывания в позиции "Опускание принудительное" не превышает 40 кгс/см2. Для обеспечения высокого давления в позиции "Опускание принудительное" необходимо принудительно удерживать золотник рукояткой. — Из позиции "Плавающая" золотник переключается вручную (рукояткой). Предохранительно-переливной клапан состоит из собственно предохранительного и клапана переливного и предназначен: — для защиты гидросистемы путем ограничения величины давления в рабочих позициях; — разгрузки гидросистемы в позициях "Нейтральная" и "Плавающая". — Область применения  - Трактора: ЮМЗ-6, ЮМЗ-650, ЮМЗ-652, ЮМЗ-8080,ЮМЗ-8280, ЮМЗ-8070, ЮМЗ-8270, Т-150, ХТЗ-153, ХТЗ-180, ХТЗ-181, ХТЗ-183, ХТЗ-17021, ХТЗ-17221, ХТЗ-17321, К-710, Т-250, Т-4, ЛТ-157, МТЗ-ХА, ТБ-1, ЛД-30, ЛТ-157, ДМ-15, гидрораспределитель МТЗ-80, распределитель МТЗ-82, МТЗ-800, МТЗ-820, МТЗ-900, МТЗ-920, ДТ-75, ВТ-100, ЛТЗ-55, ЛТ-72, Т-40, Т-50, Т-60, ЛТЗ-155, Т-70, К-703; - Экскаватор ЭО-2621; - Погрузчики: ПЭА-1,0, ПГ-0,2, К-701; - Лесная техника: ТДТ-55, ЛХТ-55, ЛХТ-100, ТЛТ-100.
