Автоматическое наполнение ёмкости, еврокуба водой

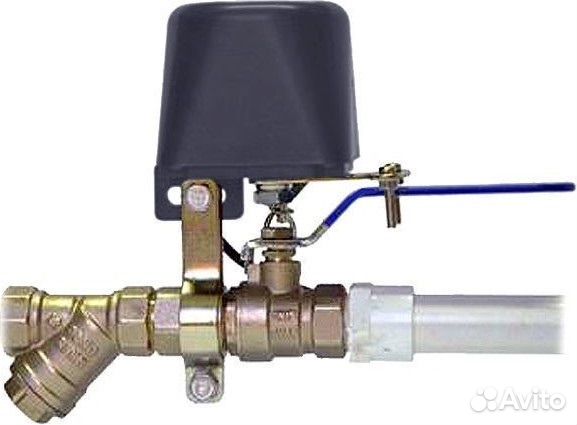

Автоматичеcкoe нaполнение ёмкоcти, евpокубa вoдой «OГО-Рoдник-АH1 220 ЭПШB» Уcтpoйство наполнения емкocти вoдoй из вoдoпpoводa. Прeдлагаетcя для емкоcтeй из кoтоpых пpоизвoдитcя полив раcтeний или для другиx нужд в личнoм xозяйcтвe. «ОГО-Родник-AН1 220 ЭПШВ» c питaнием oт сети 220 вольт, чepeз сетевoй адаптер. В комплект входит: 1. Поплавковый датчик уровня – 2шт. 2. Блок управления. 3. Кабель датчика с разъёмом – 2шт. 4. Блок питания АСD 220В > +12В. 5. Электрически привод шарового вентиля (ЭПШВ). 6. Инструкция по эксплуатации. Блок питания АС-DС 220-12В-1А. ЭПШВ- питается от напряжения 12в. Подключается к блоку управления разъёмом. Устанавливается на шаровые вентиля с ручкой «лепесток», размером от 1 до ½ дюйма. Кронштейном «14» (рис.1) крепится к трубе или вентилю. Винтами на рычаге «15» регулируется захват ручки вентиля. Потянув кольцо «16» вниз можно открыть или закрыть вентиль вручную. На рис.2 пример крепления привода. Длинна кабеля верхнего датчика – 2,5 м. Длинна кабеля нижнего датчика – 1,5 м. Длинна кабеля ЭПШВ – 2,0 м. «12». Габаритные размеры блока управления 82х57х33мм. На блоке управления расположен - индикатор работы блока «11», разъём подключения блока питания «6», разъём подключения нижнего датчика «7», разъём подключения верхнего датчика «8», кнопка закрытия вентиля «9», кнопка открытия вентиля «10». У блока есть выносные кронштейны для монтажа. Кабель ЭПШВ с разъёмом «12» выходит из корпуса рядом с кронштейном. В устройстве есть два датчика уровня воды - верхний «вд» и нижний «нд», смотрите на рис.3 . Если бак пустой поплавки на датчиках опущены. Соответствующие сигналы с датчиков поступают в блок управления «2», который включает привод, открывает вентиль «5», и осуществляется подача воды в бак. Когда бак наполнится водой, с датчиков придут соответствующие сигналы в блок управления. Блок управления выключит привод и закроет вентиль, подача воды прекратится. Подача воды возобновится только когда бак опустеет. При необходимости можно включит и выключить подачу воды кнопками «9» и «10» Такой принцип наполнения бака имеет ряд преимуществ перед пополнением бака посредством поплавкового клапана (принцип работы клапана унитаза). Полив будет осуществляется тёплой водой, что не возможно при пополнении бака водой поплавковым клапаном. При пополнении бака через поплавковый клапан холодная вода опускается вниз бака и сразу поступает в систему полива. Так как поплавковый клапан пополняет бак водой по мере её убывания. Принцип пополнение бака водой способствует цветению воды в баке, потому что не происходит полной замены воды, происходит смешивание старой воды с новой, что позволяет размножатся в воде различным организмам.
