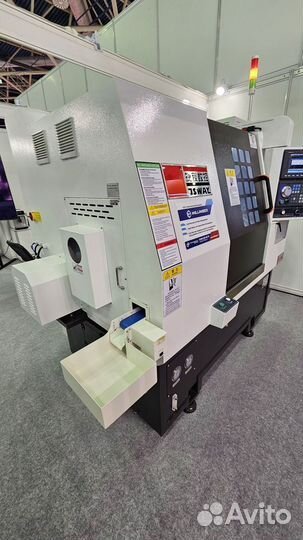

Токарный станок c JS WAY CFG 56

Являемся официальными дилерами завода JS WAY. Новые токарные станки JS WAY CFG 56 с гарантией и льготным лизингом Стоимость оборудования указана в Юанях* Описание конфигурации машины 1. Шпиндель Высокоточный втулочный Тайваньский шпиндель с 3-мя передними и 2-мя задними высоконагруженными Японскими подшипниками, гарантирующими высокую жесткость и долговечность. Радиальные биение менее 3 мкм, максимальные обороты - 3000 об/мин. 2. Линейное расположение инструмента Перемещение по оси X / Z осуществляется по линейным направляющим по ШВП с предварительным натягом, что обеспечивает высокую точность обработки. На инструментальную каретку можно установить 5-8 инструментов. Высота центра инструментов составляет 60 мм. 3. Защита направляющих Защита направляющих и ШВП выполнена с помощью телескопических металлических кожухов, обеспечивающих надежную защиту от деталей, стружки и СОЖ. 4. Высокая скорость и эффектиновсть Максимальная скорость перемещения по осям X / Z до 30 м/мин. Комплектация станка автоматическим устройством подачи прутка и конвейера для стружки обеспечит высокоскоростную и высокоэффективную работу. 5. Станина Станина выполнена из высококачественного чугуна, прошедшего особую термическую обработку для снятия остаточных напряжений в металле. Конструкция с углом наклона в 45° обеспечиваем удобно удаление стружки из рабочей зоны. Фрезерование станины выполнена за одну установку, на портальном обрабатывающем центре, что обеспечивает идеальное совпадение всех обрабатываемых плоскостей и отверстий 6. Главный привод Синхронный двигатель SYNTEC Motor 7,5 кВт, имеет двойной энкодер с магнитным кольцом, обеспечивающие высокую степень индексации. Технические данные Система ЧПУ Syntec Максимальный проворачиваемый диаметр Ø 350 мм Максимальный диаметр точения Ø 350 мм Максимальная длина обработки 280 мм Ход по оси Х 720 мм Ход по оси Z 285 мм Высота центра над станиной 60 мм Максимальный вес заготовки 20 кг Подачи Ускоренная подача по осям (X/Z) 30 м/мин Мощность привода по оси Х (с тормозом) 1,3 кВт Мощность привода по оси Z 1,3 кВт Шпиндель Частота вращения шпинделя 3000 об/мин Размер цангового патрона, дюйм 8 (гидравлический опционально) Торец шпинделя А2-6 Диаметр отверстия в шпинделе Ø 66 мм Максимальный диаметр прутка Ø 51 мм Мощность двигателя 7,5/11 кВт Инструментальная система Тип инструментального магазина Линейное расположение Максимальное количество инструмента 8 шт Размер сечения резца 20 х 20 Диаметр борштанги Ø20 мм Точность Повторяемость по осям X/Z ± 0,005 мм Точность позиционирования ± 0,007 мм Другие параметры Общая потребляемая мощность 14 кВт Габариты станка (Д x Ш x В) 2220 х 1475 х 1760 Вес станка 2850 кг Перечень производителей основных узлов: Система ЧПУ SYNTEC (Тайвань) Главный привод Douchuan (КНР) / SFC (КНР) Подшипники NSK (Япония) / FAG (Германия) Сервоприводы YASKAWA (Япония) Направляющие качения HIWIN (Тайвань) / PMI (Тайвань) Система смазки Baotn (КНР) Преобразователь частоты MAGMEET (КНР) Насос СОЖ Luikar (Колумбия) Основные электрические компоненты SCHNEIDER (Франция) / SIEMENS (Германия) Станина JSTOMI (Китай) Так же Вы можете приобрести у нас: Фрезерный станок с ЧПУ MILLINGER HMC 63 Габариты паллеты 630 х 630 мм Ход X/Y/Z 1050x800x950 Фрезерный станок с ЧПУ MILLINGER HMC 80 Габариты паллеты 800 х 800 мм Ход X/Y/Z 1300x1100x1100 Фрезерный станок с ЧПУ MILLINGER V1160L Габариты паллеты 1200 х 600 мм Ход X/Y/Z 1100x610x610 мм Фрезерный станок Millinger V850L Габариты паллеты 950 х 500 мм Ход X/Y/Z 850x510x510 Портальный фрезерный обрабатывающий центр Millinger GMC 4028L Габариты паллеты 4000 х 2200 мм Ход X/Y/Z 4000x3400x1250 Токарный фрезерный станок JS WAY B8D Максимально проворачиваемый диаметр Ø350 мм Максимальный диаметр обработки Ø320 мм Максимальная длинна обработки 100 мм Ход X/Y/Z 720x295x240 Токарный станок JS WAY CFG 46 Максимально проворачиваемый диаметр Ø350 мм Максимальный диаметр точения Ø350 мм Максимальная длинна обработки 120 мм Ход X/Z 720x280 Токарный станок JS WAY CF 36 Максимально проворачиваемый диаметр Ø280 мм Максимальный диаметр точения Ø280 мм Максимальная длинна обработки 100 мм Ход X/Z 630x265 =============================================================== Тэги для просмотра токарный, станок с чпу, станок cnc, станок jet, станок bd, станок jib, станок по металлу, токарно винторезный станок, карусельный станок, сверлильный станок, станок токарный по металлу, токарный станок для металла, с наклонной станиной, портальный токарный станок, новый станок фрезерный станок чпу, станок по металлу, токарно фрезерный станок, вертикально фрезерный , сверлильный станок, горизонтальный станок, фрезерно шлифовальный станок, продольно фрезерный станок, расточной станок, портальный станок, станок портального типа, новый фрезерный Обрабатывающий центр чпу, обрабатывающий центр, обрабатывающий центр, система обрабатывающий центр, портальный обрабатывающий центр. NC, шпиндель, оправка, фреза, сверло, патрон, револьверная головка, поворотный стол, приводной инструмент, борштангафрезерный станок, фрезеровка, фрезерные работы, фрезерная обработка, металлообработка, станок, Takisawa, Awea, DMG Mori, DMTG, Akira Seiki, Solex, Leadwell, Haas, siemens, Smec, Mazak, Z-Mat, Priminer, ФС110МФ3, Victor, Ray-Feng, Js way, Headman, Гексагон, fanuc, система измерения, Hexagon, измерение детали, измерение деталей, измерение инструмента
