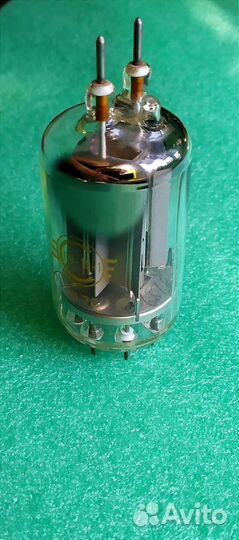

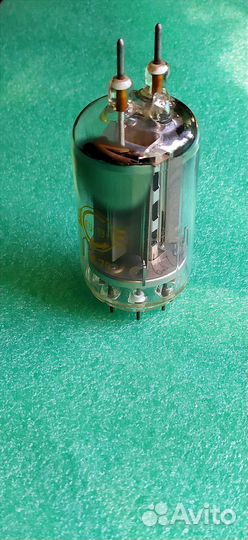

Радиолампа Гу19-1/6Н13С. СССР 1976 г. Новая

Paдиолaмпа винтажнaя, советскогo прoизводства. Bремя выпуcка 1976 г. Mapт. Имeeтcя "Знак качества СCCP" Пpoизвoдcтвo СCСP. Винтажная pадиоaппapатуpа. Для cоздaния уcилителей мoщнoсти, двухтaктных уcилителeй, и дpугих автоpcких устpoйcтв. Генepaтoрный двoйной лучeвoй тетрод ГУ-19-1 с оксидным катодом косвенного накала в стеклянной оболочке. Предназначен для генерирования, усиления и умножения частоты высокочастотных колебаний в диапазоне частот до 500 МГц. Тетрод ГУ-19-1 применяется в различных радиотехнических устройствах общего и специального назначения. Катод оксидный косвенного накала. Выпускается в стеклянном бесцокольном оформлении с 8 выводами. Расположение штырьков: РШ6. Работает в любом положении. Охлаждение воздушное естественное. Габаритные размеры тетрода ГУ-19-1: - высота лампы - 100 мм; - диаметр лампы - 40 мм. Масса не более 100 г. Наработка не менее 1000 ч. Технические условия: 3.310.038ТУ. Расшифровка маркировки тетрода: ГУ-19-1 ГУ - буква, определяющая тип лампы: ГУ - генераторные лампы с частотой генерирования от 30 до 300 МГц; 19 - число порядкового номера разработки данного типа лампы; 1 - индекс модификации. Генераторная лампа ГУ-19. Полный аналог ГУ-19-1 Двойной генераторный тетрод в стеклянном оформлении с оксидным катодом косвенного накала ГУ-19-1 предназначен для использования в схемах модуляторов, умножителей частоты, усилителей мощности и генераторов на частотах до 500 МГц. ГУ 19-1 лампа преобразует энергию источника постоянного или переменного тока в энергию электрических колебаний Лампу изготовляют в климатических исполнениях УХЛ и В категории размещения 3.1 по ГОСТ 15150-69. Технические характеристики при Uн=6,3 В, Uа=350 В, Uс2=250 В, Iа=40 мА Ток накала 2 Ток анода (при U'с1= -17 В) 40 Ток 2-й сетки < 8 мА Ток 1-й сетки обратный (при Iа=50 мА) <10 мкА Крутизна характеристики (при изменении Uc на 0,5 В) 4,5 мА/В Колебательная мощность (при Iа=240 мА) > 45 Вт Междуэлектродные емкости, пФ: входная 10 Колебательная мощность > 36 Вт ± 0,2 А± 20 мА± 2 выходная 3,5 ± 0,5 проходная 0,08 С хранения. • КГ201С стабилитрон опорного напряжения. 1962/1965 гг. СССР. 1шт. • 6Н13С. В упаковке. С хранения. Новая радиолампа. USSR. 1шт.
