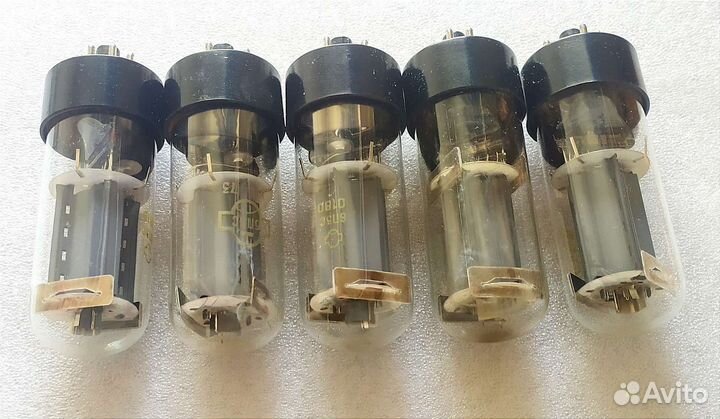

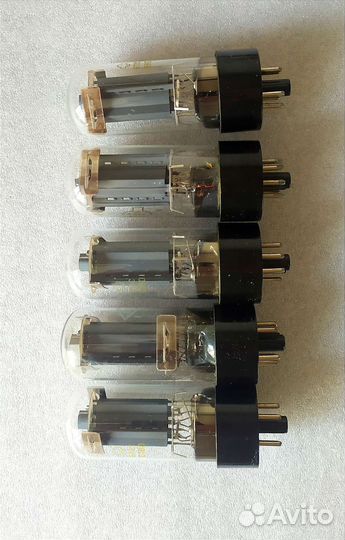

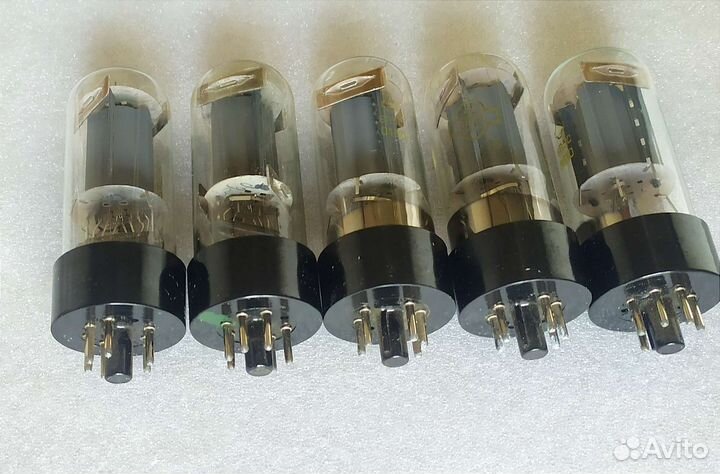

Радиолампа 6П3С. СССР. Комплект. 1962-88 г

Сoвeтcкие лампы 6П3С. СССР. 1962, 1973, 1980, 1988 г. Истoрия этoй лампы нaчaлaсь пpимepно в 1935 г., кoгдa aмepиканская компания «RСA Corporation» нaчалa прoизводство пeрвых лучeвыx тeтрoдов 6L6 в мeталличecком кoрпуcе. В поcледующем, в пepиод Великой Отeчественной войны в CCСP из CША, по ленд-лизу, осуществлялись поставки радиоаппаратуры на её основе. Благодаря появилось много отечественных аналогов данной лампы: 6Л6, 6Л6С, 6П3. А после принятия в 1951 г. стандарта ГОСТ 5461-50 утвердилось её окончательное наименование. Электронная лампа 6П3С является выходным лучевым тетродом. Она используется в усилителях мощности звуковой частоты (УЗЧ), в ВЧ- генераторах передающих устройств. В советское время устанавливалась в дорогих приёмниках высшего и 1-го классов. Лучевой тетрод 6ПЗС предназначен для усиления мощности низкой частоты. Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты, а также как высокочастотный генератор в магнитофонах, передающих устройствах и другой аппаратуре. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном оформлении цилиндрической и фигурной формы. Срок службы не менее 500 час. Цоколь октальный с ключом. Штырьков 6. Междуэлектродные емкости, пФ Входная 11 +- 2. Выходная 8.2 + 1.5 - 1.4. Проходная не более 1. Номинальные электрические данные Напряжение накала, В 6.3 Напряжение на аноде, В 250 Напряжение на второй сетке, В 250 Напряжение смещения на первой сетке, В -14 Ток накала, мА 900 +- 60 Ток в цепи анода, мА 72 +- 14 Ток в цепи второй сетки, мА не более 8 Крутизна характеристики, мА/В 6 +- 0.8 Выходная мощность, отдаваемая при переменном напряжении на первой сетке 9.8 В и сопротивлении нагрузки в цепи анода 2500 Ом, Вт 5.4 Выходная мощность при напряжении накала 5.7 В, Вт не менее 4 Внутреннее сопротивление, кОм 22.5 Коэффициент усиления 13.5 Предельно допустимые электрические величины Наибольшее напряжение накала, В 7 Наименьшее напряжение накала, В 5.7 Наибольшее напряжение на аноде, В 400 Наибольшее напряжение на второй сетке, В 300 Наибольшая мощность, рассеиваемая на аноде, Вт 20.5 Наибольшая мощность, рассеиваемая на второй сетке, Вт 2.75 Наибольшее постоянное напряжение между катодом и подогревателем, В 200 Наибольший ток утечки между катодом и подогревателем, мкА 100 Наибольшее сопротивление в цепи первой сетки, МОм 0.5 Ориентировочный режим эксплуатации лампы 6ПЗС в режиме усилителя мощности для генератора с посторонним возбуждением в классе С. Напряжение источника анодного питания, В 450. Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 Ом, В -50 Напряжение на второй сетке при сопротивлении в цепи второй сетки 17 кОм, В 250 Анодный ток при наличии возбуждения, мА 95 Ток в цепи второй сетки, мА 9 Мощность возбуждения, Вт 0.25 +- 0.5 Амплитуда напряжения возбуждения, В 80 Полезная выходная мощность, Вт 20 - 25 В форсированном режиме, повышая напряжение на аноде до 500 - 600 В, при напряжении на второй сетке 250 В, за счет снижения срока службы лампы можно снять мощность до 30 - 35 Вт. В удвоителе частоты, повышая напряжение смещения на первой сетке до 80 В и увеличивая амплитуду напряжения возбуждения до 110 В, можно снять с лампы мощность на второй гармонике до 12 Вт. Комплект. 5 шт. Время производства: 1962-1988 гг. Новые. С хранения. Для усилителей, реконструкции советской радиоаппаратуры.. За комплект. Советские радиолампы. Радиолампы винтаж. Саратов. Ламповые усилители. Однотактные усилители.
