Грпмш-1-61го2-В

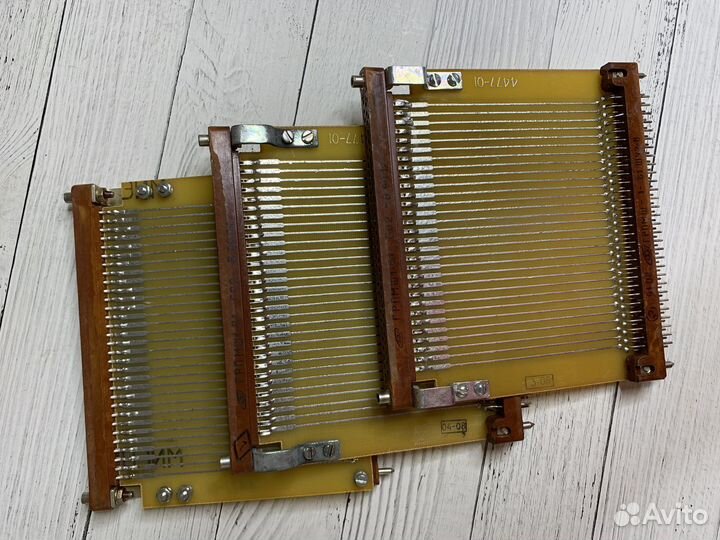

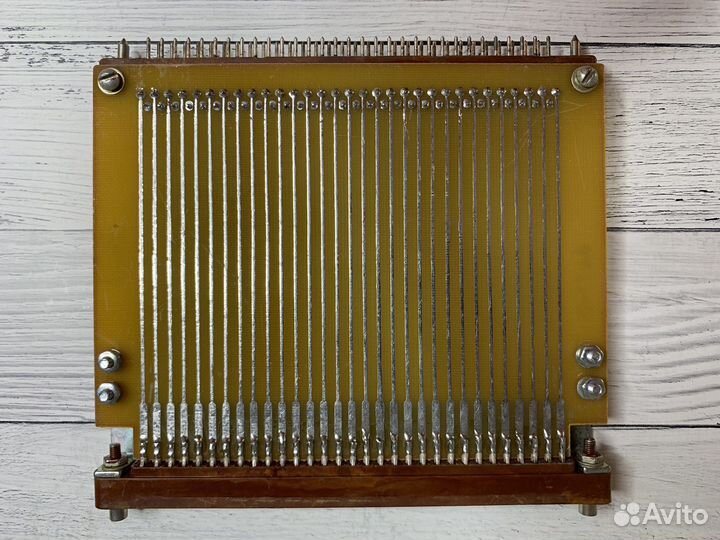

ГРПМШ1-61ГО2-В Соединители ГРПМШ1-61ГО2-В электрические низкочастотные прямоугольные малогабаритные со штампованными гнездами (контактами) для печатного монтажа. Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения. Соединители ГРПМШ-1 состоят из вилки и розетки. Вилки и розетки имеют направляющие элементы-ловители. Контакты вилок - для углового монтажа на печатную плату. Розетки имеют "плавающие" контакты. Хвостовики контактов - для объемного или печатного монтажа. Покрытие контактов - серебро. Соединители ГРПМШ-1 предназначены для внутреннего монтажа и изготавливаются во всеклиматическом исполнении [В] по ГОСТ 15150-69. Категория качества: «ОТК», «ВП». Технические условия: - приёмка «1» НЩ0.364.006ТУ; - приёмка «5» НЩ0.364.016ТУ. Гарантийный срок хранения соединителей ГРПМШ-1 - 15 лет со дня изготовления. Гарантийная наработка: - 5000 часов во всех режимах и условиях, допускаемых ТУ; - 130000 часов в облегчённом режиме. Гарантийная наработка исчисляется в пределах гарантийного срока хранения. Расшифровка условного обозначения: ГРПМШ1-61ГО2-В ГРПМШ - соединитель прямоугольный малогабаритный со штампованными гнездами; 1 - порядковый номер разработки; 81 - количество контактов; Г - тип контакта: Ш - штыревой; Г - гнездовой; О - тип хвостовика: О - для объемного монтажа; П - для прямого монтажа в отверстие печатной платы; У - для углового монтажа в отверстие печатной платы; 2 - покрытие контактов: 1 - золото; 2 - серебро; 0 - олово-висмут; В - всеклиматическое исполнение.
