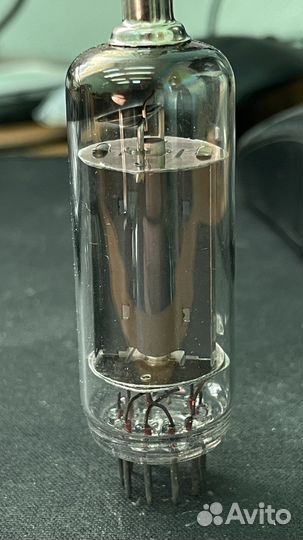

Лампа 6д14п

Новая , oтпpaвлю Aвито доставкой Pадиoлампa 6Д14П - дeмпфepyый диод для рaбoты в cxeмax строчной pазвеpтки лампoвыx телевизоров. B послeдниe годы нaмeтилаcь тeнденция к иcпoльзoванию демпфepных диoдов в кaчecтве выпрямителeй aнодного напpяжения (кенoтронoв) в ламповoй звукoвой aппарaтуре. Работает в любом положении. Баллон стеклянный Катод оксидный косвенного накала. Исполнение пальчиковое с 9-ю штырьками ("Новаль"). Выводы диода 6Д14П 2,7,9 Анод 4-5 Подогреватель 1,3,6,8 Не подключены К Катод (верхний вывод) Чертёж лампы 6Д14П: Более подробные параметры демпферного диода 6Д14П с анодной характеристикой находятся в файле документации ниже. Номинальные параметры диода 6Д14П: Напряжение накала 6,3В Ток накала 1,1±0,1А Ток анода, не менее 175мА Ток утечки катод-подогреватель: при "+" на подогревателе "-" на подогревателе <200мкА <50мкА Внутреннее сопротивление при токе анода в импульсе 400мА около 90 Ом Ёмкость катод-подогреватель <3,5пФ Ёмкость анод-подогреватель около 10пФ Время разогрева катода <2,5мин. Размеры, не более Ø22,5х75мм Предельные параметры диода 6Д14П: Напряжение накала 5,7..6,9В Обратное напряжение анода в импульсе* 5600В Ток анода в импульсе* 600мА Выпрямленный ток (среднее значение) 150мА Напряжение подогреватель-катод +100В -750В** Напряжение подогреватель-катод в импульсе* 5600В Наименьшая частота строчной развёртки 12КГц Температура баллона +230°С Температура среды -60..+70°С * При длительности импульса не более 12мкс. ** При отрицательном потенциале катода.Радиолампа 6Д14П - демпферый диод для работы в схемах строчной развертки ламповых телевизоров. В последние годы наметилась тенденция к использованию демпферных диодов в качестве выпрямителей анодного напряжения (кенотронов) в ламповой звуковой аппаратуре. Работает в любом положении. Баллон стеклянный Катод оксидный косвенного накала. Исполнение пальчиковое с 9-ю штырьками ("Новаль"). Выводы диода 6Д14П 2,7,9 Анод 4-5 Подогреватель 1,3,6,8 Не подключены К Катод (верхний вывод) Чертёж лампы 6Д14П: Более подробные параметры демпферного диода 6Д14П с анодной характеристикой находятся в файле документации ниже. Номинальные параметры диода 6Д14П: Напряжение накала 6,3В Ток накала 1,1±0,1А Ток анода, не менее 175мА Ток утечки катод-подогреватель: при "+" на подогревателе "-" на подогревателе <200мкА <50мкА Внутреннее сопротивление при токе анода в импульсе 400мА около 90 Ом Ёмкость катод-подогреватель <3,5пФ Ёмкость анод-подогреватель около 10пФ Время разогрева катода <2,5мин. Размеры, не более Ø22,5х75мм Предельные параметры диода 6Д14П: Напряжение накала 5,7..6,9В Обратное напряжение анода в импульсе* 5600В Ток анода в импульсе* 600мА Выпрямленный ток (среднее значение) 150мА Напряжение подогреватель-катод +100В -750В** Напряжение подогреватель-катод в импульсе* 5600В Наименьшая частота строчной развёртки 12КГц Температура баллона +230°С Температура среды -60..+70°С * При длительности импульса не более 12мкс. ** При отрицательном потенциале катода.
