Контактная сварка

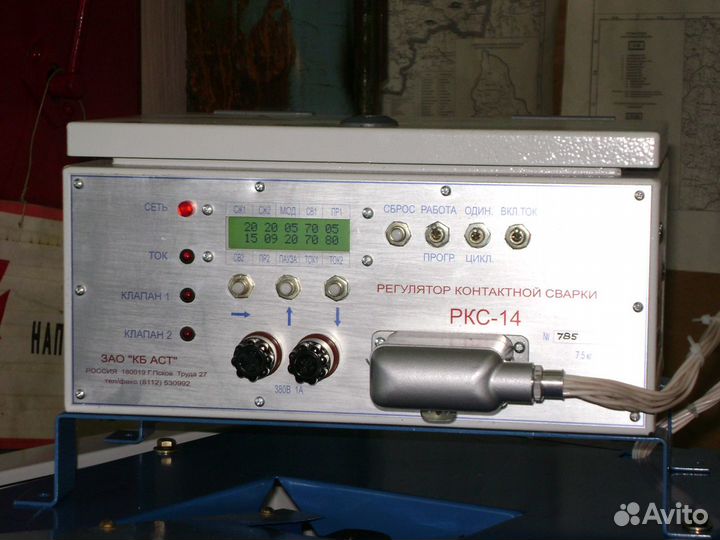

Машина контактной сварки МТР-1701 Оснащена: 1. Регулятор цикла сварки; 2. Ступенчато-плавной (фазовой) регулировкой сварочного тока; 3. Возможностью работы в автоматическом и одиночном циклах сварки; 4. Пневматическими приводами давления с системами подготовки и регулировки сжатого воздуха; 5. Сварочным трансформатором броневого типа, залитым эпоксидным компаундом; 6. Водяным охлаждением вторичного контура; 7. Радиальным ходом верхнего электрода, регулируемым вылетом электродов. ОБЩИЕ ПАРАМЕТРЫ МАШИНЫ КОНТАКТНОЙ СТЫКОВОЙ СВАРКИ Макс.крат.произ.при свар.низ.стали толщ.0,5+0,5 мм,св/мин,не мен280 Номинальный сварочный ток (А)16000 Наибольший втор/ ток короткого замык. на пос. ступ. ±10%, А24000 Ном. пот. мощность (на ном. ступени при ном. токе), кВА82 Номинальный длительный вторичный ток, А5000 Номинальная ступень, не ниже3 Нижний предел фазового регулирования тока, %, не более50 Ном.ус.сжат.при ном.выл.(при дав.сжат.воз.в сети 490 кПа),даН630 Наим.ус.сж.при ном.выл.(при дав.сж.воз.в сети 98 кПа),даН,не бол130 Номинальный режим работы ПВ, %10 Наиб.ус.сж.при мин.выл.(при дав.сж.воз.в с.490 кПа),даН,не мен950 Ход верхнего электрода (при ном.вылете электрододержателей), мм0-100 Расчетный расход охлаждающей воды, л/ч310 Вз.смещ.элек.при ном.ус.сж.на ном.вылете (мм), не более0,63 Толщина свариваемых деталей, ммжесткий режим от 0,5+0,5 до 3,0+3,0 мягкий режим от 0,5+0,5 до 6,0+6,0 диаметр арматуры ІІ и ІІІ класса (мм), не более 14+14 Произ.при св.мин.толщин,св/ч,не менее2343 Мощность при ПВ=50%, кВА, не более46,5 Наибольшая мощность при коротком замыкании, кВА, не более140 Рас.сж.воз,пр.к св.сос.(при 200 ходах в мин.),от.к ч.х., м³/ход6,7х10ˉ³ Наибольшая длительность прохождения сварочного тока, с8,0 Соп.втор.кон.пост.току при ном.вылете и растворе, мкОм, не более85
