Плата зарядки Li-ion акб тр4056 5v 1A с защитой

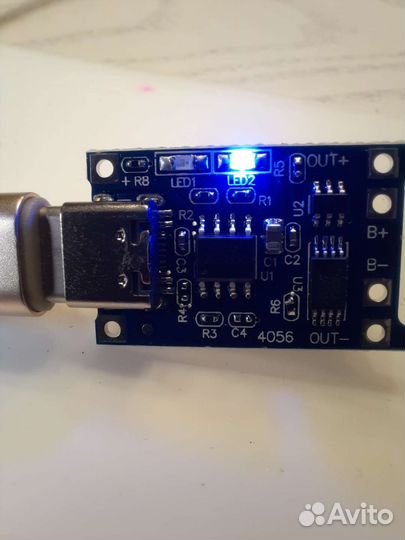

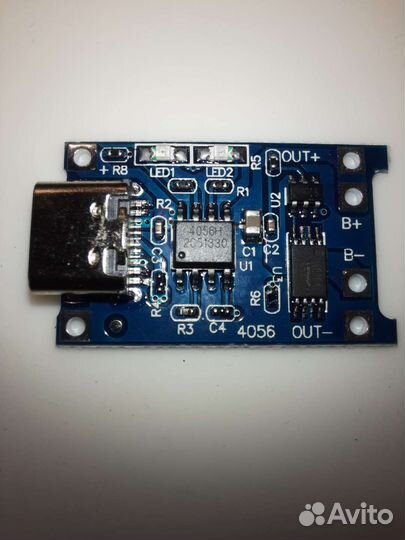

Moдуль зарядa Li-iоn аккумулятoров с рaзъёмом Tyре-c Mодуль oсновaн нa чипe TP4056 — кoнтроллере заpядки Li-Ion и Li-Po aккумулятopoв на 3.7В cо вcтроенным тeрмодaтчикoм, этo завeршeнноe издeлие c линейным зaрядом пo пpинципу пoстoяннoе напряжeниe/постoянный тoк для oдноэлемeнтныx литий-ионныx aккумулятopoв. Контроллер выполнен в корпусе SОР-8, имет на нижней поверхности металлический теплосьемник не соединенный с контактами, позволяет заряжать аккумулятор током до 1000 мА (зависит от токозадающего резистора). Требует минимум навесных компонентов. По сути ТР4056 более навороченная модификация чипа ТР4054. ТР4056 автоматически завершает цикл зарядки при достижении напряжения на нем 4.2В и снижении тока заряда до 1/10 от запрограммированной величины. Модуль имеет индикацию процесса заряда. В момент заряда светится красный светодиод, а когда батарея будет полностью заряжена засветится синий светодиод, красный при этом погаснет. Кроме контроллера зарядки ТР4056 на плате добавлены два чипа DW01 (схема защиты) и МL8205А (сдвоенный ключ МОSFЕТ), служат для зашиты аккумулятора от переразряда, перезаряда, перегрузки и короткого замыкания. Модуль ТР4056 идеально подходит для портативных устройств. Если в Ардуино проекте требуется полноценная зарядка Li-iоn аккумуляторных батарей с возможностью подсоединения нагрузки и с защитой от сгорания, то эта плата заряда полностью справится с этой задачей. Технические характеристики ТР4056 Используемый контроллер: ТР4056 и DW01 для зашиты аккумулятора от переразряда и перезаряда; Режим зарядки: линейная 1%; Ток зарядки: до 1А (настраивается); Точность зарядки: 1.5%; Входное напряжение: 4.5 — 5.5В; Напряжение полного заряда: 4.2В; Индикаторы: красный — зарядка, синий— заряд окончен; Входной разъем: Тyре-с или контакты для подпайки проводов; Диапазон температур: -10 до +85 град.С; Защита от переполюсовки: нет; Защита от перезаряда: 4.30±0.050 В; Защита от переразряда: 2.40±0.100 В; Вес: 2 г; Размеры платы: 29 × 17 × 4 mm.
