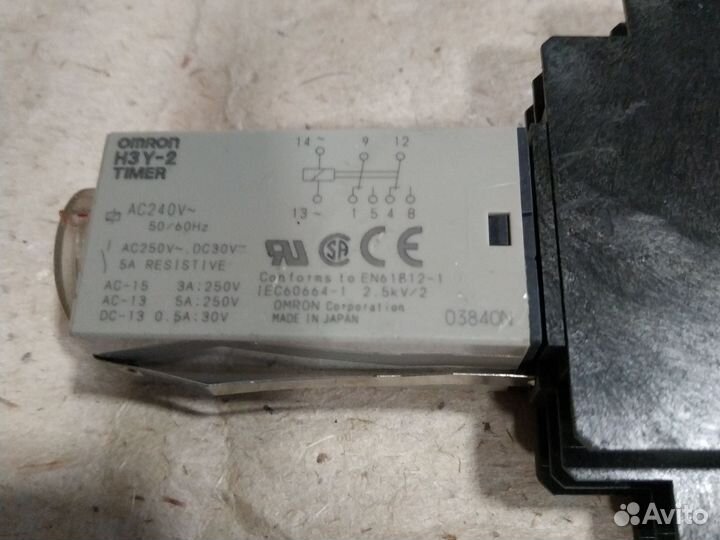

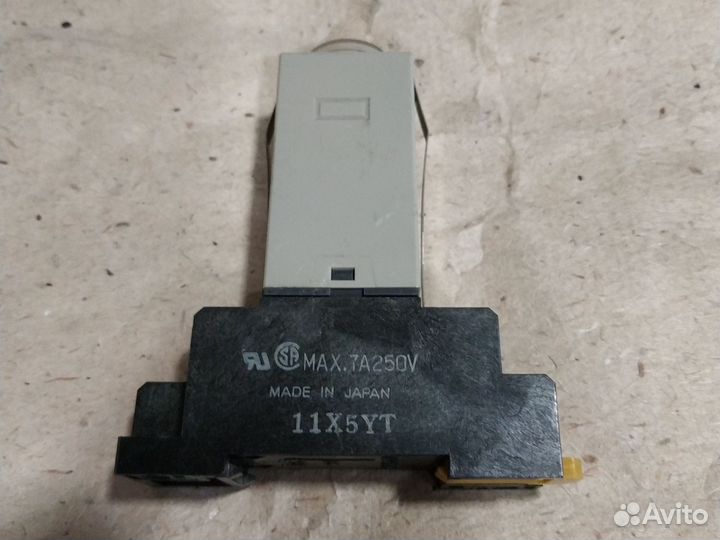

Таймер реле Omron H3Y-2 (Япония)

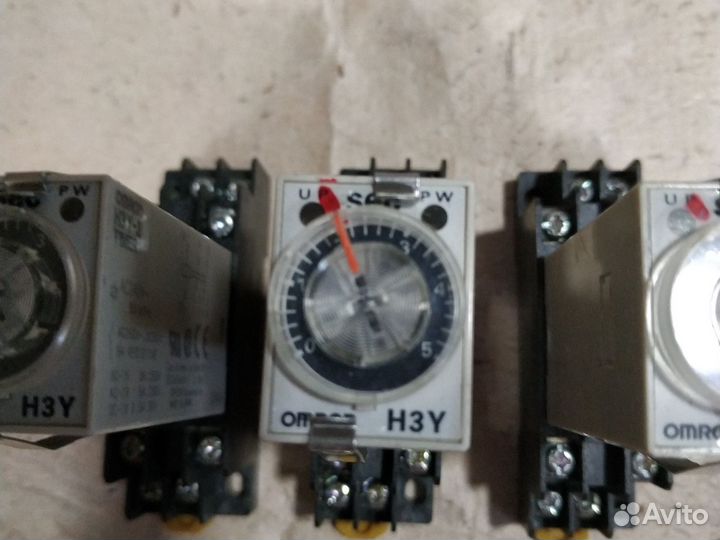

Оригинал! ИЗ японского кондиционера. Описание Реле времени, таймер H3Y-2, 0-5сек 220В 5А Реле времени производителя модель H3Y-2 предназначено для задержки подачи или отключения нагрузки через заданный промежуток времени. Реле времени H3Y-2 может использоваться для управления системами освещения, водоснабжения, электронными замками, пуском электродвигателя и т.п. Для использования реле к нему нужно подключить питания и коммутируемое устройство. Напряжение питания реле 220 В переменного тока. Линию питания нужно подключить к клеммам 13 и 14. Также к реле нужно подключить проводники от коммутируемого устройства. Реле имеет 6 контактов. Клеммы 1-9 и 4-12 это нормально замкнутые контакты (NC), они используются, если нужно отключить нагрузку через заданный промежуток времени. Клеммы 5-9 и 8-12 это нормально разомкнутые контакты (NO), они используются, если нужно включить нагрузку через заданный промежуток времени. Нужный промежуток времени выставляется с помощью регулятора в верхней части прибора. Диапазон задержки времени до 10 секунд, одно деление таймера составляет 0,5 секунды. В верхней части прибора, возле регулятора, есть 2 LED-индикатора красного цвета. Индикатор "PW" загорается, когда на клеммы реле подается питания, а индикатор "UP" загорается, когда клеммы 5-9 и 8-12 замкнутые. Клеммная колодка может устанавливаться на DIN рейку 35 мм или крепиться винтами через 2 монтажных отверстия в корпусе.
