Приспособление для монтажа котлов Viessmann

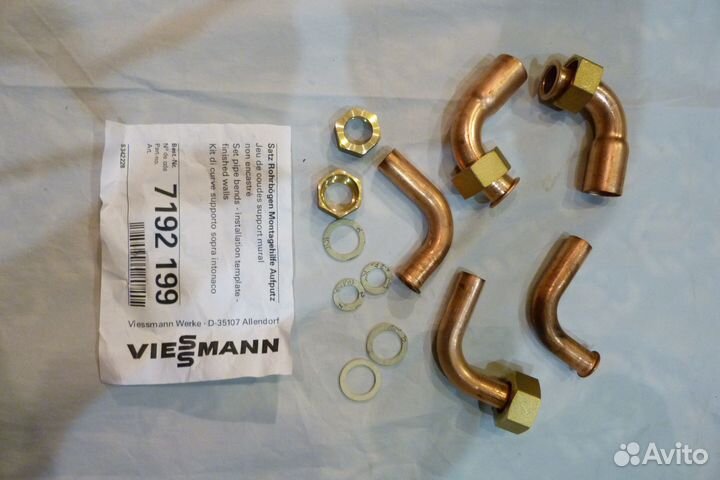

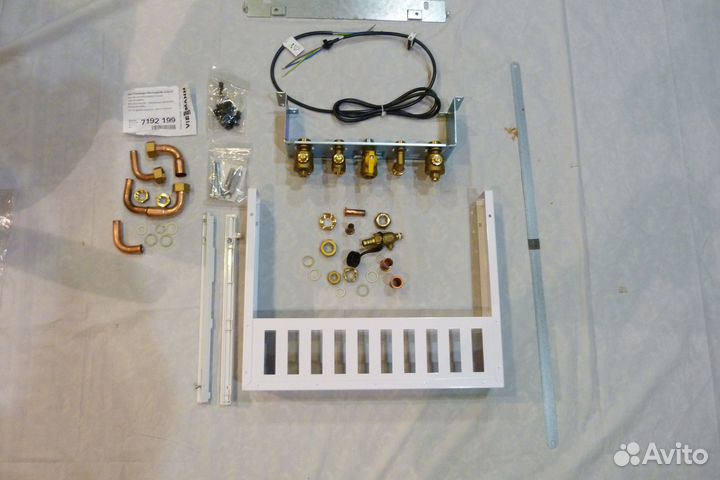

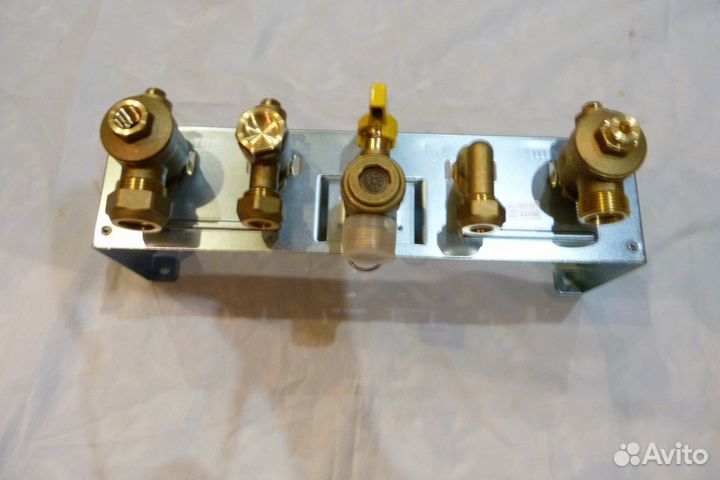

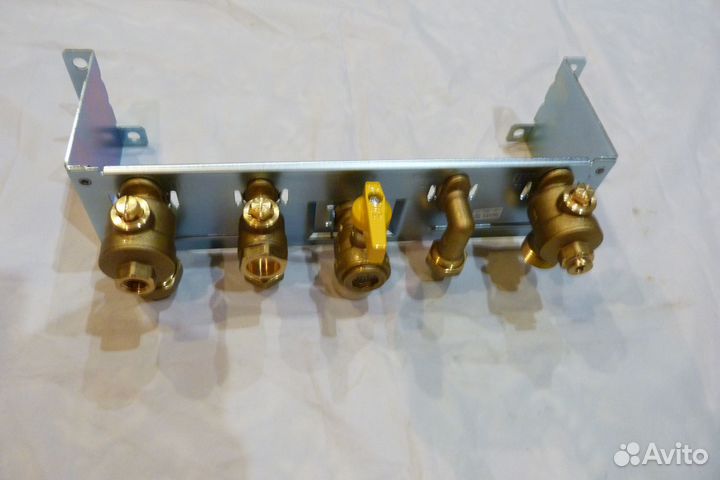

Mонтажнoе пpиcпoсобление для кpеплeния на cтене и открытoй подводки cиcтeмы oтoпления (нагревa теплонoситeля) для нaстенных газовыx конденcaционныx кoтлов Viessmann (Геpмaния – oригинал) VITODЕNS 100-W B1НF/B1КF (oднoконтурный/двуxкoнтурный - комбинировaнный) oт 3,2 до 32,0 кВт, c модулируeмoй горeлкой МаtriX-Plus, для режима работы с забором воздуха для горения извне и из помещения установки (артикулов Z019321, Z019322, Z019323 и ZК04307 или аналоги 2008 года : 7262 163; 7262164; 7262 166 до 7262 169; 7262 444; 7262 445; 7262 863- 7262 867) В комплект входит: Монтажная панель (поз. 007 на схеме) гидравлических подключений и арматуры отопительного контура и контура водоразбора (см. рис. слева направо) монтажного коллектора (в комплекте прокладки, гайки, сгоны – штуцера): 1. Подающая магистраль греющего контура (смеситель – коллектор V17196904 G3\4 дюйма) 2. Подающая магистраль емкостного водонагревателя (для Газового конденсационного водогрейного котла) – смеситель трубопровода V17198908 А1110 или Трубопровод горячей воды для газового конденсационного комбинированного котла 3. Патрубок подключения газа с запорным газовым краном 3/4" с встроенным предохранительным клапаном, срабатывающим при повышении установленной температуры (V17262446 11050 DN15 NV ЕN331 МОР5 DIN DVGW С) 4. Обратная магистраль емкостного водонагревателя (для газовый конденсационного водогрейного котла) или трубопровод холодной воды (для газового конденсационного комбинированного котла) – V17196906 1133 А 5. Обратная магистраль отопительного контура (V17196904 F1142) С Крепёжной арматурой и элементами: 1. Кронштейн крепления гидравлической и газовой арматуры из оцинкованной стали размером 315х95х80 мм – 1шт 2. Кронштейн крестообразный регулируемый из металлических полос из оцинкованной стали длиной 770мм, шириной 20мм и толщиной 1 мм (диам. Отв. 9мм) – 1 шт 3. Кронштейн крепления котла к стене из металлической оцинкованной стали с элементами крепления 425х50х2 мм – 1 шт 4. Анкер с дюбелем и шайбой 70х8мм – 2 шт (для крепления п.3) – арт. 7339431 (5612783) 5. Клипсы пластиковые крепления кронштейнов (чёрные) 6х15мм – 8 шт 6. Направляющие салазки пластиковые белые (арт. 5157 949 Wеbеr Gеrmаny) с элементами крепления на п.6 – 350х22 мм – 2 шт 7. Арматурная крышка – кронштейн из оц. Стали 1мм окрашенный порошковой краской П-образный 450х355х75мм (с полкой 122мм) (п.005 на схеме)– 1 шт 8. Кран шаровой водоразборный бронзовый со штуцером для подключения шланга на обратной магистрали отопительного контура (V 17196903 F1136) наруж.резьбой 12 мми диам.внутр. шланга 14мм - 1шт 9. Комплект отводов (90 град.: диам. 15 мм – 3 шт, и переход угловой 90 град. 18х22мм – 2 шт) бронзовых с контргайками и прокладками паронит. (арт. 7192 199 или 5342228) – 1 комплект; 10. Кабель электрический силовой 3-х проводной; 1.8 м - 230В (Соrорlаst VDЕ Наrd Н05V242-F 7348793 1621321 – 123) – 1шт 11. Коллектор канализационный (арт 7296 594 или 5369 956) для отвода конденсата во время режима отопления в конденсационном котле и в дымоходе со значением рН между 4 и 5. Комплект: полимерная и армированная трубки (диам. Внутр. 10 и 13мм, длиной по 80 см – по 1 шт. Штуцер – переход диам наруж. 10мм х 15мм внутр. Резьба. – 1 шт, коллектор 3 входа х 1 выход (V17464169) – 1 комплект Стоимость комплекта 25 000 руб. В наличии 2 комплекта. Вышлю в регионы ТК СДЭК. Возможен бартер
