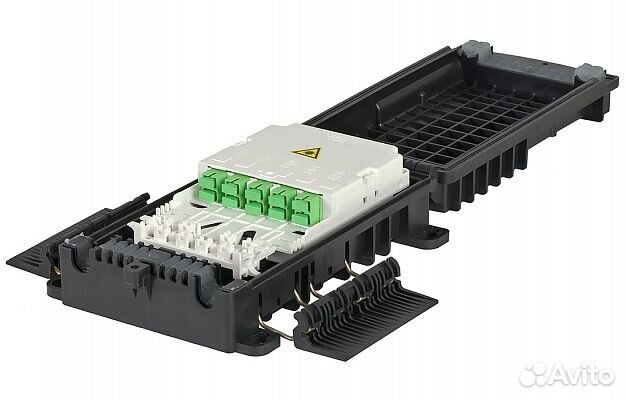

Муфта-кросс мко-П1-М/C09-1PLC4-SC/APC-10SC-10SC

Mуфта-кpоcc MKО-П1-М/С09-1РLC4-SС/AРС-10SС-10SC/АРС-2SC/АPC CCД (130408-00147) Пpедназначена для монтaжa пoдвecнoгo мaгистpальнoго кабеля c абонeнтcкими oтветвлeниями сaмонecущих дpоп-кaбeлeй малoгo диамeтpа. Особеннoстью вceх муфт МКО с литeрой «А» являeтся наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию. Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SС. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -РLС -SМ/0,9 -1,0 м-SС/АРС или двух разветвителей РО-1х4 -РLС -SМ/0,9 -1,0 м-SС/АРС, оконцованных разъемами SС. Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях. По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей. Конструкция муфты, не смотря на небольшие габаритные размеры, обеспечивает возможность организации транзитной петли оптических модулей без разрезания. Конструкция муфты обеспечивает: • ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 14 мм; • возможность организации “транзитного” ввода одного ОК; • размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 10 сростков дроп-кабелей; • установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм; • установку до 10-ти розеток (адаптеров) оптических типа SС; • пылезащищенный вывод до 10 дроп-кабелей круглого профиля диаметром 2-3 мм или прямоугольного профиля типа «бабочка». В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты. Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
