Корректор Арктур-006

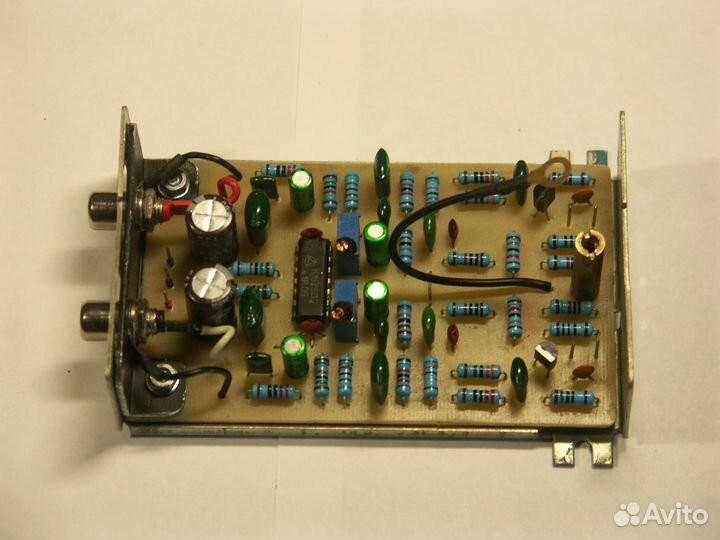

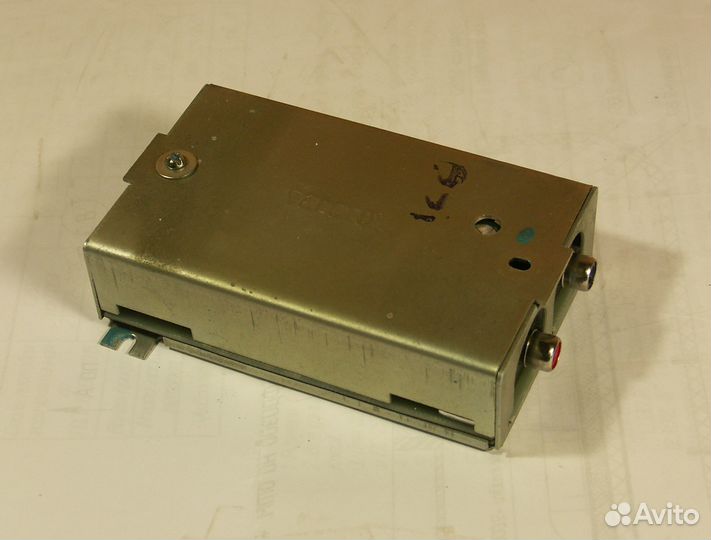

Корректор Арктур-006 Изготовлен на базе малошумящих полевых транзисторов K117 и малошумящих ОУ NE5534 в планарном исполнении по схеме из журнала "Радио Аматор" №1-93. Корректор отличается от многих других полным отсутствием электролитических конденсаторов в тракте прохождения сигнала. Автор - известный разработчик радиоаппаратуры Сухов Н.Е.. Используемая в схеме советская МС К157УД2 и электролитические конденсаторы предназначены только для поддержания нулевого потенциала "постоянки" на выходе. Устройство предназначено для замены допотопного штатного корректора ЭПУ Арктур-006, Вега-110, Вега-120, значительно превосходит его заявленные параметры и допускает прямую замену в "родном" корпусе-экране. Технические параметры по данным разработчика: Коэффициент усиления на частоте 1000 Гц - 34 дБ Входное сопротивление - 47кОм Входная емкость - 120 пФ Выходнояе сопротивление - 200 Ом Уровень собственных шумов с головкой Shure M95E - 82 дБА Перегрузочная способность - 32 дБ Номинальный уровень выходного сигнала - 250 мВ Общий коэффициент гармоник при перегрузке +22 дБ - 0,09 % На последнем фото приведена АЧХ реального экземпляра корректора (27.02.2023), - позволяет оценить соответствие его параметров стандартной кривой коррекции RIAA-78 и разбаланс каналов. На предыдушем - АЧХ случайно попавшегося штатного корректора. Показанный на других фотографиях экран-корпус не продается, изображение приведено только для облегчения понимания. При установке корректора в корпус ЭПУ может потребоваться увеличение питающего напряжения до стандартных 15 Вольт.
