CombiBox для PCMflash & Сканматик 2 sm2pro

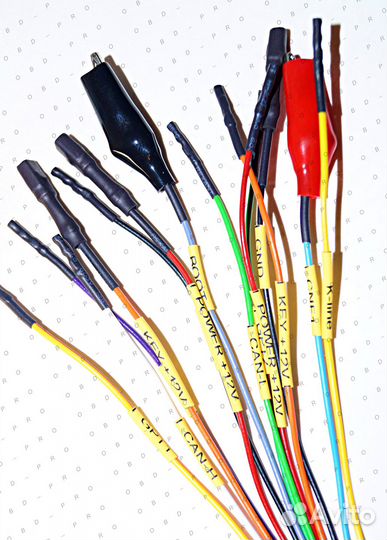

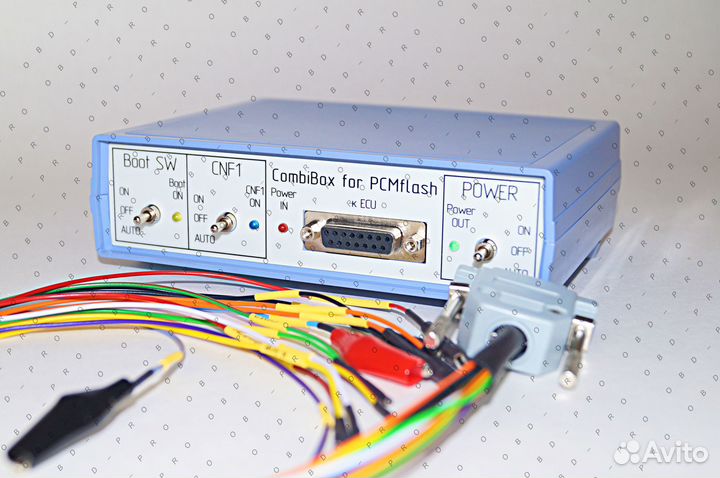

CombiBox для PCMflash Сканматик2/ 2про Предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями. На задней панели CombiBox расположены 2 разъема: — J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))Разъем имеет следующую схему подключения: 1 — GPT2; 2 — GPT1; 4 — GND; 5 — GND; 6 — CAN-H; 7 — K-LINE; 12 - SELECT BOOT 14 — CAN-L; 15 — L–LINE; 16 — +12V. DC 12V — разъем предназначен для подключения питания На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения. Разъем имеет следующую схему подключения: 2 — Фиолетовый, VPP; 3 — Зелено-красный, GPT2; 4 — Голубой, CNF1; 5 — Красные, Power +12V; 7 — Белый, CAN-H; 9 — Оранжевые, Key +12V; 10 — Серый, BOOT; 11 — Черные, GND; 12 — Желто-оранжевый, GPT1; 14 — Желтый, K-Line; 15 — Зеленый, CAN-L. Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер. Органы управления: Переключатель  «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ: «OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15. «ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT. «AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash. Переключатель «Boot SW», управление сигналом BOOT: «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15; «ON» включено, подтягивает BOOT к сигнальному минусу; «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash. Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта): «OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15; «ON» включено, подтягивает CNF1 к +3.3 вольтам; «AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash. Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях: «BOOT» — 1 кОм; «CNF1» — 510 Ом; Нагрузка на шине «CAN» — 120 Ом. Индикаторы: Светодиодный индикатор «Power IN» указывает наличие питающего напряжения; Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ; Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT; Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1. Комплект поставки: — Адаптер CombiBox — Соединительный кабель — Штекер питания НОВЫЙ В НАЛИЧИИ Тех. Поддержка Официальный дилер Любые способы оплаты Гарантия 12 месяцев Сделано в России Отправляем: Авито, Яндекс доставка, баблокар Доставка: Почта России, Cdek, Boxberry, Деловые Линии. PCMFLASH, BITBOX, BITS001, COMBILOADER, LAUNCH, ПАК Загрузчик V.3
