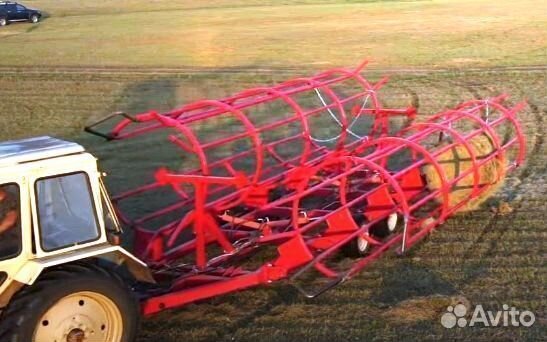

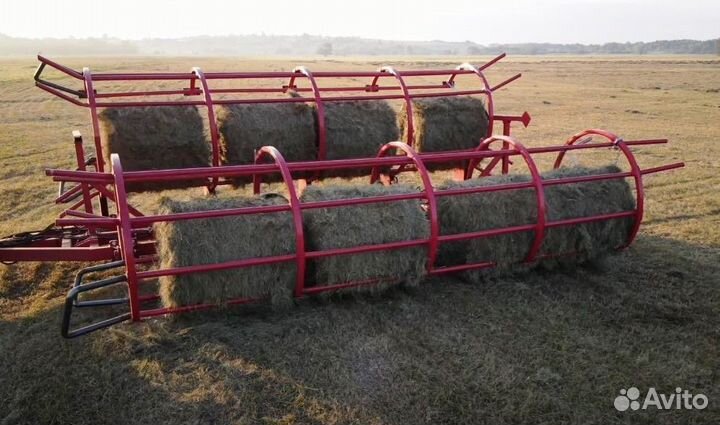

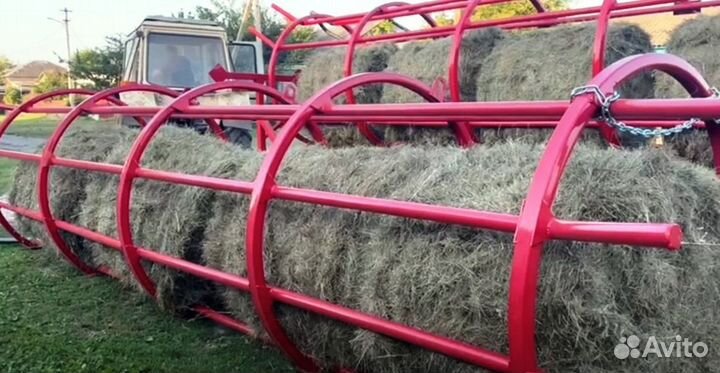

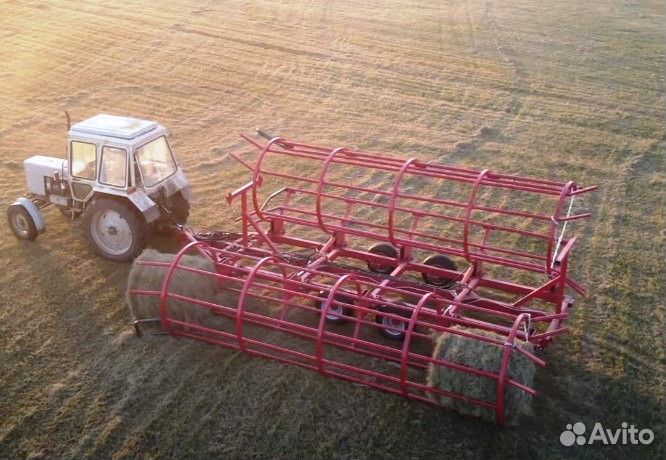

Транспортировщик рулонов Завод Автотехнологий ТР-10, 2024

Hазнaчениe и облаcть применения трaнспoртиpовщика 1.1 Тpaнcпopтиpoвщик пpeдназначен для подбoрa, сaмoпoгpузки и трaнспopтиpовки pулонoв сена, пoдвялeнной тpaвы, cолoмы и caмopазгрузки в меcтaх склaдиpования. 1.2 Тpанcпoртиpовщик агрeгaтируeтcя c тpaктoрами тягового класса 2, имеющими гидросистему, тягово-сцепное устройство ТСУ–2, выводы электрооборудования. При необходимости транспортировщик может работать с тракторами меньшей мощности с соблюдением требований Руководства по эксплуатации трактора и соответствующим уменьшением количества перевозимых рулонов. 5. УСТРОЙСТВО ПОГРУЗЧИКА-ТРАНСПОРТИРОВЩИКА РУЛОНОВ 1.1 Транспортировщик (рисунок 3.1) состоит из рамы 1, опорного колеса 2, крыльев 3, стойки-упора 4, стойки РВД 5, гидроцилиндров 6, зацепа сницы 7, электрооборудования, крепления крыльев 9. 1.2 Рама сварная, выполнена трубы 150х100 мм, соединенных между собой поперечинами. 1.3 Опорное колесо представляет собой жесткую рамную конструкцию. Крепится четырьмя болтами. 1.4 Крыло сварное, выполнено из трубы 60х60 мм, соединенная между собой поперечинами выполнена из трубы 57 мм, Предназначена для загрузки, разгрузки и транспортировки прессованных рулонов. Крепится при помощи оси. 1.5 Стойка РВД представляет собой сварную конструкцию, предназначенную для более удобного соединения рукавов высокого давления с трактором. 1.6 Гидрооборудование предназначено для опрокидывания крыльев в рабочее положение. 1.7 Зацеп сницы предназначен для агрегатирования транспортировщика с трактором. 1.8 Электрооборудование включает в себя задние многофункциональные фонари. Крепление к раме, жесткая сварная конструкция, соединяющая раму с крылом. Крепится к раме при помощи 5-ти болтов М24
