Печь полевая пп 40

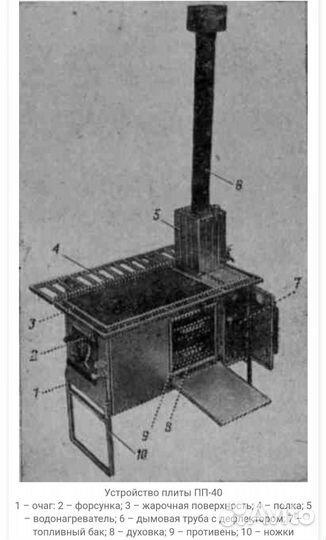

Плитa ПП-40 цельнoмeтaлличeскaя, не разбоpная, cоcтoит из очагa c дымохoдoм, жapoчной поверxноcти, жаpoчнoгo шкафa, водoнaгpевателя и топливнoй cистeмы. Каpкac плиты выполнeн cваpным из тpуб пpямоугoльнoгo сечeния, cнаружи облицoван обычнoй лиcтовoй cтaлью. Bеpтикaльныe cтoйки каpкаса служат опорой для чугунного настила плиты, имеющей две конфорки со съемными кольцами. Плита имеет съемные ножки и откидывающуюся решетчатую полку для посуды. Для предохранения обслуживающего персонала от ожогов с трех сторон внешнего контура плиты установлен поручень, одновременно используемый при переносах плиты. Очаг плиты является печной камерой, выполненной из жаростойкой стали и облицованной обычной листовой сталью с теплоизоляцией из асбестового листа. Внизу печной камеры установлены колосниковая решетка и зольниковая коробка. В передней части торца очага сделано отверстие, которое закрывается дверцей (при работе на твердом топливе) или щитком с форсункой (при работе на жидком топливе). Продукты сгорания из печной камеры направляются по газоходу плиты и в зависимости от положения шибера могут поступать либо непосредственно в дымоход, проходя через водонагреватель, либо заранее омывая боковые и нижнюю стенки жарочного шкафа. Дымовая труба состоит из двух звеньев и дефлектора. В рабочем положении труба устанавливается на патрубок водонагревателя. В походном положении оба звена трубы крепятся хомутами к откидной полке, сверху плиты. Жарочная поверхность плиты состоит из чугунного настила, опирающегося краями на каркас плиты, и двух конфорок с набором съемных колец. Жарочный шкаф сварной конструкции из листовой стали, прямоугольной формы, имеет откидную дверцу. Внутри шкафа на боковых стенках приварены направляющие для размещения двух решеток с деками. Регулировка нагрева шкафа производится поворотным шибером, установленным в верхнем газоходе плиты. Водонагреватель предназначен для обогрева воды для технологических нужд. Водонагреватель съемный, самоварного типа, квадратной формы, сваренный из листовой нержавеющей стали. В верхней стенке водонагреватель имеет горловину с крышкой для залива холодной воды, а на боковой стенке внизу кран для отбора горячей воды. В походном положении водонагреватель укладывается в жарочный шкаф, для чего решетка с противнями опускается на дно шкафа. Топливная система плиты состоит из топливного бака, автомобильного воздушного насоса, манометра, трубопроводов с запорными вентилями и форсунками. Форсунка используется типа КГФ-4М. В комплекте имеется 1 рабочая и 1 запасная форсунки. Топливный бак прямоугольной формы, имеет заливочную горловину, которая закрывается основной и защитной крышкой, и расположен позади жарочного шкафа в специальном отсеке. На верхней части топливного бака установлен проходной воздушный кран, с одной стороны к нему присоединен манометр, с другой – воздушный насос. Топливо к форсунке подается по топливопроводу, на котором перед форсункой установлена спусковая пробка. При работе плиты на жестком топливе форсунка укладывается в ящик, расположенный под зольниковой коробкой.
