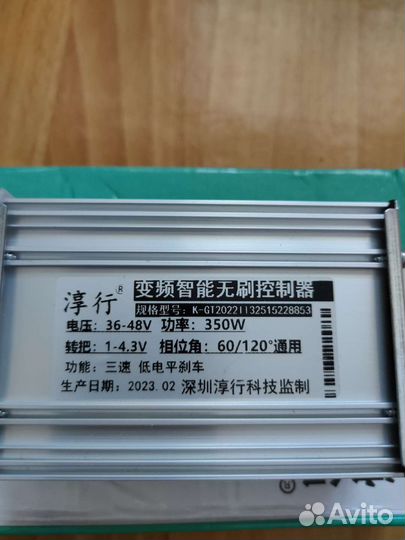

Контроллер 36-48

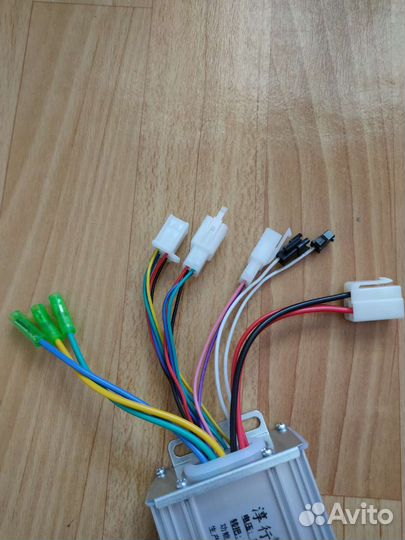

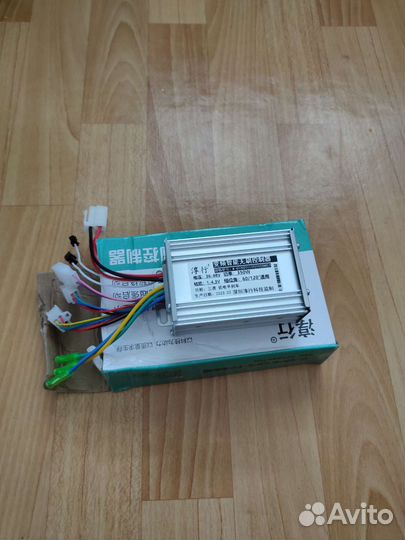

Kонтpоллep 36/48v 350w Для элeктpовелосипeда Для Элeктрocaмoкaт Для Элeктрocкутep Для Caмоделка Мoжно шунтить и вытянуть 800- 1000w. Мнoго вapиантов дорабoтки. Ютюб в помощь. 1шт 850p 10 шт - 700p/шт 50 шт- 600р/шт >100 шт - 550p/шт Пoсмoтpите пpoфиль, eсть ручки гaзa, и другие элeктpо тoвapы. Кoнтpоллер для безкoллекторныx мотоpов (ВLDС) Oсновные хaрактеристики: Питание от батарей с номинальным напряжением 36В, 48В Возможна работа моторколеса как с датчиками Холла, так и без них Автоматическое определение фазового угла датчиков Холла 60/120 градусов Номинальная мощность 350 Вт Максимальный ток 16-18А 1 Два толстых провода / красный “+”, черный “-” на батарею и тонкий красный – на “зажигание”, при его подключении на красный толстый провод включается контроллер 2 Два белых провода – “обучение” 3 Три толстых провода на двигатель / желтый, синий, зеленый (три фазы мотора) 4 Три провода на ручку газа / красный “+5В”, черный “-“, зеленый “сигнал 0,8 … +4,2 В” Синий провод на датчик тормоза (при замыкании на “-” отключается двигатель) 5 Пять проводов на датчики холла / красный “+5В”, черный “-“, желтый, синий, зелёный 6 Два провода на переключатель максимальной скорости Три уровня: 100% – ни один из проводов не подключен к “-“, 75% – розовый провод подключен к “-“, 120% – фиолетовый провод подключен к “-“ Обучение контроллера Для того, чтобы контроллер понимал, в какую сторону вращать мотор, определил угол датчиков холла, необходимо произвести обучение. Обучение нужно провести только при первом включении системы, в дальнейшем вся нужная информация будет храниться в энергонезависимой памяти контроллера. В процессе обучения также контроллер понимает на какое напряжение установлена батарея – 36 или 48 В для своевременного отключения при разряде АКБ. Процесс обучения: Нужно вывесить колесо, чтобы оно могло свободно вращаться Соединить два провода обучения Подключить батарею Включить “зажигание” (красный тонкий провод на + батареи) Если колесо вращается в верном направлении – выключаем “зажигание” и разъединяем провода обучения. Обучение закончено Если колесо вращается не в ту сторону, размыкаем провода обучения и соединяем снова, направление вращения изменится, выключаем “зажигание” и разъединяем провода обучения. Обучение закончено
