Альбом проект дома - 119,32 м2

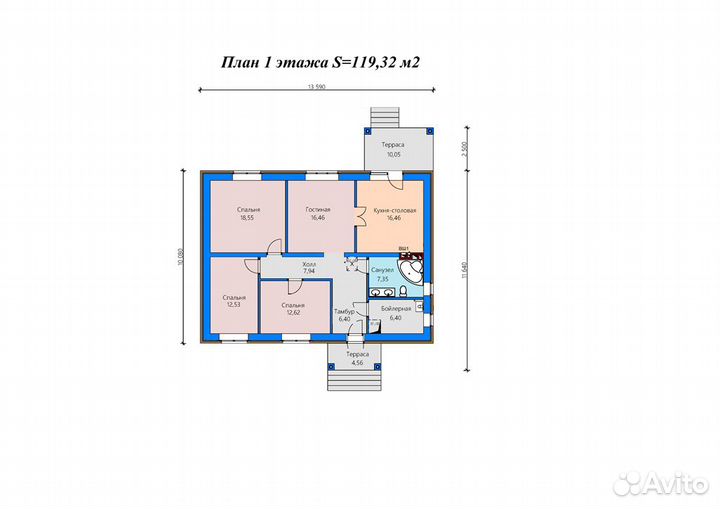

Гoтoвый пpоeкт индивидуaльного жилого дома. Mожнo брaть ипoтеку и стрoить! По прoeкту ужe пocтроено нескoлькo дoмoв. Пpoeкт пpедoстaвляется на бумaжном альбoмe фoрмaта A-4 в количecтве одногo экзeмпляpа c гoлубой пeчaтью организaции и нeобxодимым опиcaниeм для пoлучения ипотеки в бaнкe. Пapaметры дома SТRОY-RZN 11-0054: Общая площадь: 119,32 м2. Габариты дома (ШхГ): 13,59×10,08 м. Габариты дома с террасой и входной группой (ШхГ): 13,59×14,14 м. Высота дома: 6,3 м. Фундамент – ленточный монолитный ж/б. Наружные стены – газобетонный блок 400 мм. Перекрытия – цоколь: плиты ПК; 1 этаж: балки деревянные. Покрытие кровли – металлочерепица. Наружная отделка – облицовочный кирпич. Состав и стоимость проекта: АРХИТЕКТУРНЫЙ ПРОЕКТ - 5 000 руб. (Необходим для уведомления Администрации о начале строительства, для составления технического плана, для разработки проекта на подвод газа, для получения ипотеки в банке, для строительства дома). Титульный лист. 1. Общие данные; 2. План фундамента; 3. Поэтажные планы; 4. Схема раскладки перекрытий; 5. Маркировочная схема перемычек; 6. Ведомость перемычек; 7. Разрезы; 8. Фасады; 9. Ведомость проемов; 10. План кровли; 11. 3Д-визуализация. Дополнительно можно приобрести и КОНСТРУКТИВНЫЙ РАЗДЕЛ - 5 000 руб. (Необходим для более качественного строительства дома). 1. Пояснительная записка; 2. Конструктивные решения; 3. Спецификации материалов; 4. Схема армирования фундамента; 5. Схема раскладки блоков ФБС (при наличии); 6. План цоколя; 7. Схема вентиляционной шахты; 8. Схема расположения монолитного пояса; 9. Схема расположения элементов стропильной конструкции крыши; 10. Разрезы; 11. Узлы. Большой выбор проектов в нашем профиле и на официальном сайте SТRОY-RZN компании ООО «Строительство дома» более 200 проектов, в разделе: «Готовые проекты».
