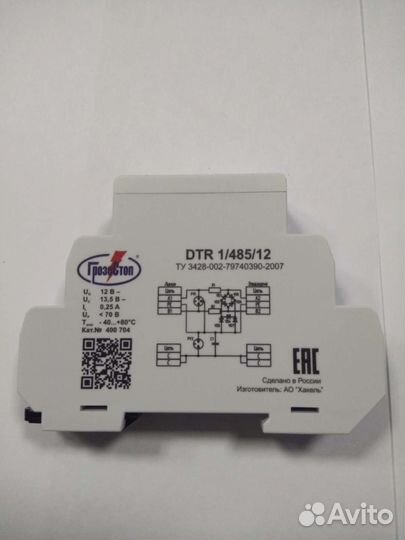

Узип DTR1/485/12

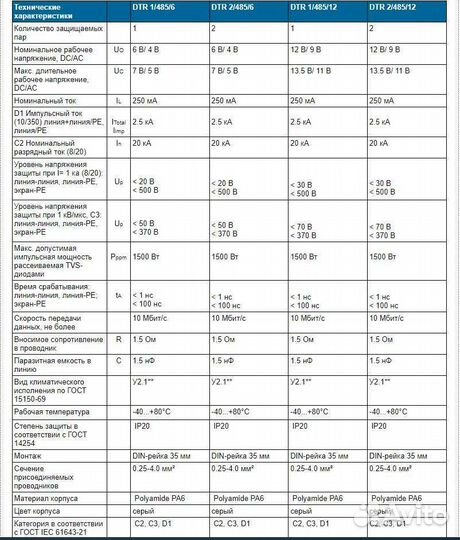

УЗИП​ DTR1/485/12 Устройство​ для защиты оборудования от импульсных перенапряжений по информационным линиям, линиям связи, передачи данных ​ УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UO= 6, 12 В DC. IL= 250 мА. In​ (8/20)= 20 кА. В УЗИП применяются TVS-диоды с Рppm=1500 Вт. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты линий последовательного интерфейса RS-485. Возможно​ подключение экрана кабеля через шунтирующую емкость и газонаполненный разрядник. УЗИП серий​ DTR */485/**,​ ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0В​ - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. ​ УЗИП серии​ DTR​ */485/**,​ ТУ 3428-002-79740390-2007​ размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In​ (8/20)= 20 кА, вторая на TVS-диодах​ с Рppm=1500 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 4.0​ мм². - Выпускаются на номинальное рабочее напряжение UO= 6, 12 В DC, номинальный ток IL=250 мА. - Скорость передачи данных до 10 Мбит/с. -​ Возможно подключение экрана кабеля к системе уравнивания потенциалов через шунтирующую емкость и газонаполненный разрядник. ​ Структура наименования DTR */485/**: DTR - устройство​ для защиты оборудования слаботочных цепей с​ номинальным током IL=250 мА,​ размещено в корпусе для крепления на DIN-рейку 35 мм; * -​ количество защищаемых пар проводников -​ 1, 2; 485​ -​ устройство для защиты оборудования​ от заноса высокого потенциала со стороны интерфейса RS-485, со скоростью передачи данных 10 Мбит/с.​ ** -​ ​ номинальное рабочее напряжение UО​ = 6, 12 В DC.
