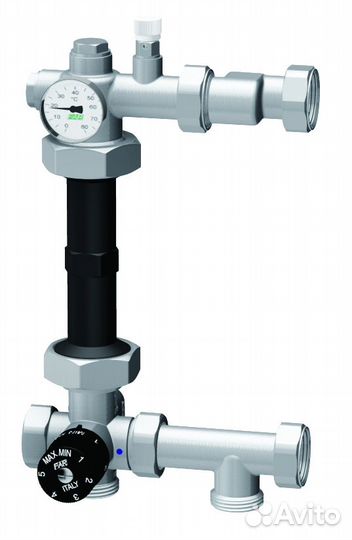

Узел для напольн

Область применения:Группа предназначена для поддержания постоянной температуры теплоносителя в низкотемпературных контурах напольного отопления. Используется в индивидуальном жилищном строительстве для поддержания постоянной температуры поверхности напольного покрытия. Подключается к подающей и обратной магистралям системы отопления.Принцип работыПостоянная температура обеспечивается термостатическим смесителем путем смешения горячего теплоносителя, поступающего непосредственно от котла (бойлера) с частью обратного потока из напольного отопления. После термостатического смесителя теплоноситель требуемой температуры (18 ? 55°С) поступает в циркуляционный насос (в комплект не входит). Удаление воздуха осуществляется через ручной воздухоотводчик. Далее теплоноситель направляется в подающий коллектор и распределяется по петлям напольного отопления. Для заполнения системы рекомендуется установить регулирующую ручку термостатического смесителя в открытое положение, чтобы входное сечение было максимально открыто. На обратном коллекторе отопительных контуров необходимо закрыть все клапаны и потом открывать их поочередно.Состав:1. Тройник для присоединения узла к обратному трубопроводу и для присоединения обратного коллектора через накидную гайку 1”.2. Термостатический смеситель (от +18°С до + 55°С)3. Вставка 130 мм под установку циркуляционного насоса4. Термометр от 0°С до +80 °С, показывающий температуру потока, поступающего в коллекторы напольного отопления5. Посадочное место 1/2" под установку погружного термостата6. Воздухоотводчик ручной7. Эксцентрик с накидной гайкой 1” для присоединения подающего коллектораРекомендации:Для очистки теплоносителя от грязи и шлама рекомендуется до узла смешение предварительно установить грязевик, фильтр, дешламатор и т.п. Технические характеристики:Номинальное давление: 10 барМакс. температура потока на входе смесителя: +95° CТемпература смешанного потока: +18°C …. + 55°CПропускная способность термостатического смесителя: 2,9 куб.м./часМонтажная длина насоса: 130 / 180 мм,Расстояние между коллекторами: 210 / 240 мм
