Усилитель для караоке Daewoo ACS-901AQ

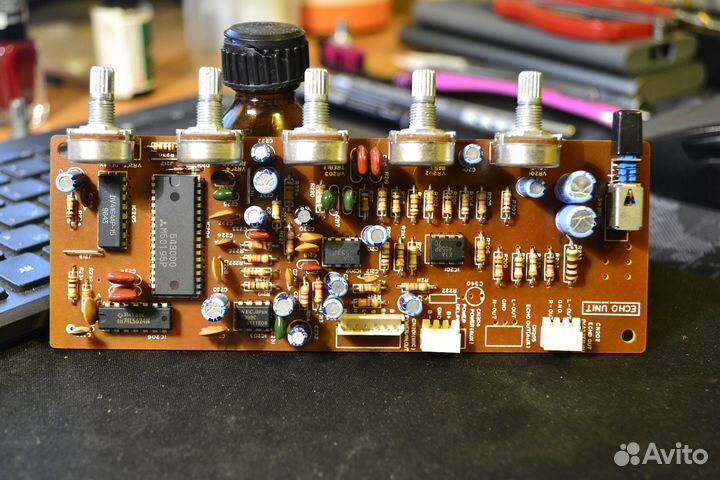

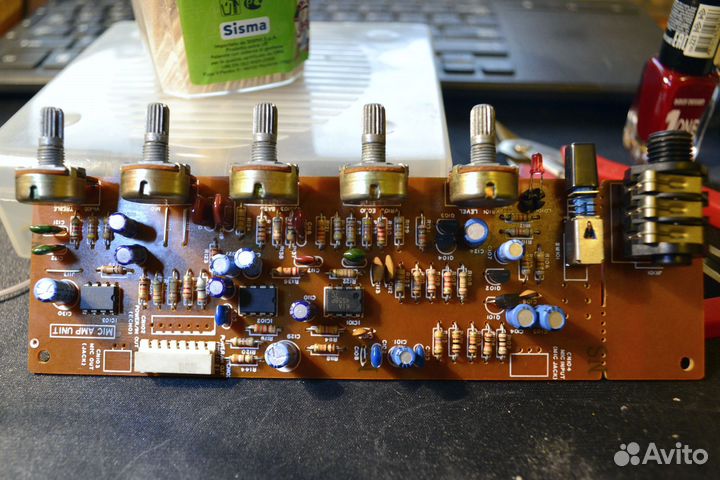

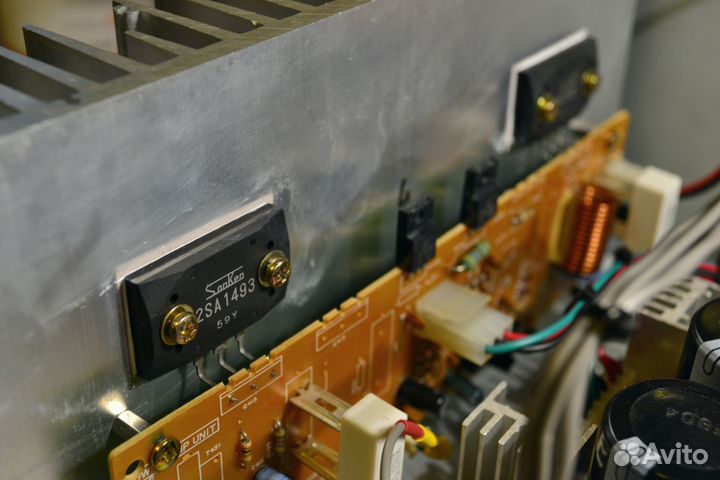

Легендарная линейка оборудования, которое стояло практически в каждом уважающем себя караоке-баре. Но эта часть, в виде усилителя, как правило не использовалась и пылилась без дела где-нибудь на складе. Потому как для клуба слабоват и микрофона всего два. Но для домашнего использования или в отдельной караоке-зоне подходит отлично. Самой приставки караоке - нет. Что умеет аппарат: - работать от сети 220В - усиливать звук на два канала по 100Вт/8 Ом, благодаря транзисторам SanKen 2SA1493 и 2SC3857 на канал. - работать с линией AUX и управлять громкостью, настройками тембра и баллансом. - работать с двумя микрофонами и управлять их громкостью, настройками тембра и наложением эффекта эха. - отдельный блок эффектов, собраный на чипе M50195P DIGITAL ECHO от Mitsubishi с возможностью настроек тембра, задержки и повторений. - выходы AUX и микрофона для записи - 2 розетки 220В на задней панели (до 200Вт) Иными словами: поёте дома, но хотите слышать себя как в караоке-баре? Вот это оно. Чтобы эффект совсем "с погружением" был, пригодится ещё хороший микрофон. Shure там какой, или Sennheiser. От себя добавлю: - пользоваться им удобно, нет ничего лишнего, но при этом всего хватает. - всё в одной коробочке: усилитель, микшер, эффектор. - занимает мало места и без кучи лишних проводов. - простой как конструктор и с возможностью тюнинга. Данный аппарат был полностью разобран до винтика и собран заново, но уже красивым, чистым, с отмытыми в Solins и спирте платами и проверенными компонентами. Восстановленый до состояние "как с завода" только "красивее внутри". Даже термопасту под транзисторами поменял, да. Вся разводка внутри была переложена заново по принципу "всё аудио должно держаться подальше от питания", выглядеть эстетически красиво и не в ущерб практичности. Делался для себя, но кредит сам себя не погасит. Состояние: готов к эксплуатации и тюнингу. === ДЛЯ РАДИОЛЮБИТЕЛЕЙ и тех, для кого TS100 и термофен не пустой порыв ветра. Собран как конструктор, на отдельных платах: - POWER_SUPPLY_UNIT - AUX_UNIT - EQ_UNIT - ECHO_UNIT ** - MASTER_UNIT - MIC_AMP_UNIT 1 ** - MIC_AMP_UNIT 2 ** - POWERAMP_UNIT 1 - POWERAMP_UNIT 2 ** эти платы можно просто отключить и использовать как отдельное устройство в виде микрофонного предусилителя с эффектором. В прямом смысле два разъёма всего отключить и вытащить три платы. Всё. Усилитель даже не заметит, что их нет. Просто будет усилитель на два входа с эквалайзером. Благодаря тому, что на этих платах ещё без SMD компонентов всё собиралось - это прекрасное учебное пособие по наглядному пониманию усилителей и схемотехники, но сразу на хороших компонентах. Такая вещь, которую можно улучшать до бесконечности, практикуя свои навыки в радиолюбительстве или аудиофильстве на вполне конкретной и достаточно простой, уже готовой и рабочей сборке. На платах есть простор для творчества - есть обозначенные, но не распаянные с завода компоненты. А значит можно многое добавить по входам/выходам (блютуз например) сразу по предусмотреной схеме. На платах усилителей особенно интересно рисунки поизучать. Я так понял, что можно на 4 транзистора переделать и по мощности ещё добавить. И вот так, поизучав каждую плату в этом усилителе, понимаешь тот самый простор. === Какие с ним были проблемы: 0) заляпаные во флюсе платы. 1) иногда пропадал звук на левый канал или общий уровень громкости на мастер сильно падал. 2) посторонние шумы и трески при вращении практически всех потенциометров. 3) посторонние шумы при перемещении ползунков эквалайзера. 4) нестабильная работа эха, иногда вообще не работает, вместо эха треск. Как эти проблемы решились: 0) Разобрано "до винтика", отмыто и приведено в первозданный вид. Шумов на выходе усилителя стало раза в два меньше только после одной этой процедуры. 1) Линия от мастер платы на канал оказалась перебита внутри и вызывала замыкание в определённом положении или от вибрации. Провод восстановлен, других пострадавших компонентов не обнаружено. 2) Все потенциометры выпаивались, разбирались и чистились в спиртовой ванне. Проверялось сопротивление и сответствие номиналу. На плате эха все заменены на новые, остальные полностью восстановлены. 3) Тоже каждый потенциометр был вручную почищен, смазан и приведён в полный порядок. Никаких шумов и треска больше нет, сопротивление в норме. 4) Это была очень долгая история где я изучил все даташиты на всё что на плате. За неимением схемы, по отдельности выпаивал и проверял практически каждый элемент, в т.ч. микроконтроллеры (целый стенд пришлось собрать). В итоге, всему виной оказался тонюсенький кусочек олова, брызга от капли, которая замыкала две ножки главного контроллера. Она была снизу контроллера у самого корпуса и даже в микроскоп я её не видел, пока контроллер не снял. Видимо у кого-то когда-то дрогнула рука во время попытки ремонта и после этого эхо больше никогда не работало. Думал контроллер нужно будет менять, но всё в порядке с ним оказалось. Плата капризная и любит точные соответствия сопротивлений, поэтому все потенциометры на плате были заменены на новые с максимально близкими параметрами. Заменил так же пару конденсаторов. Плата стабильно работает как с завода.
