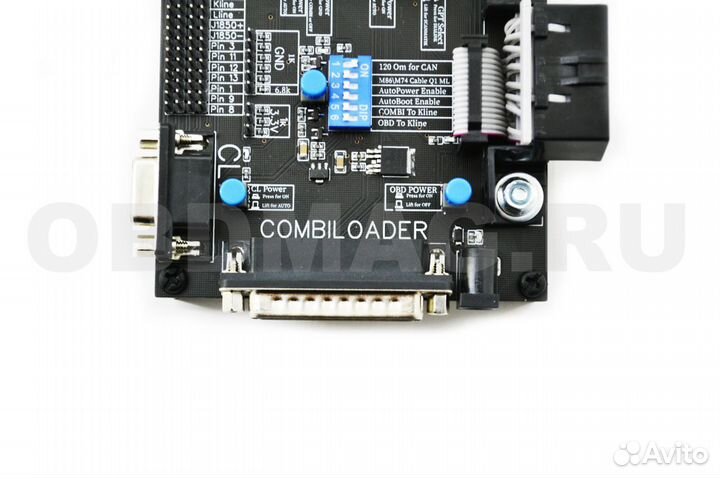

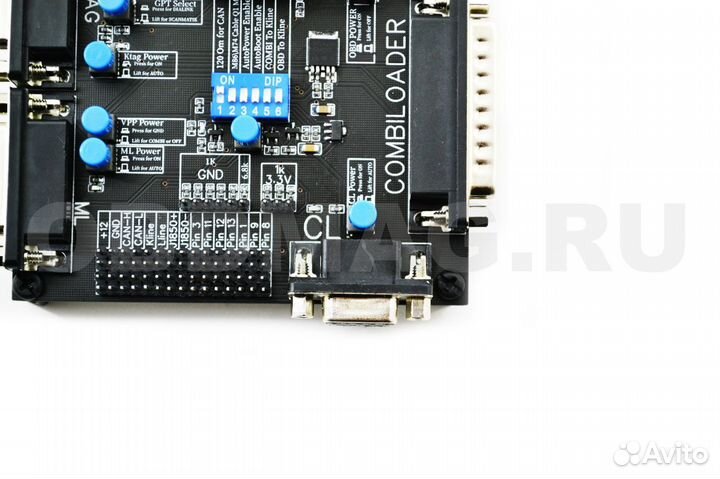

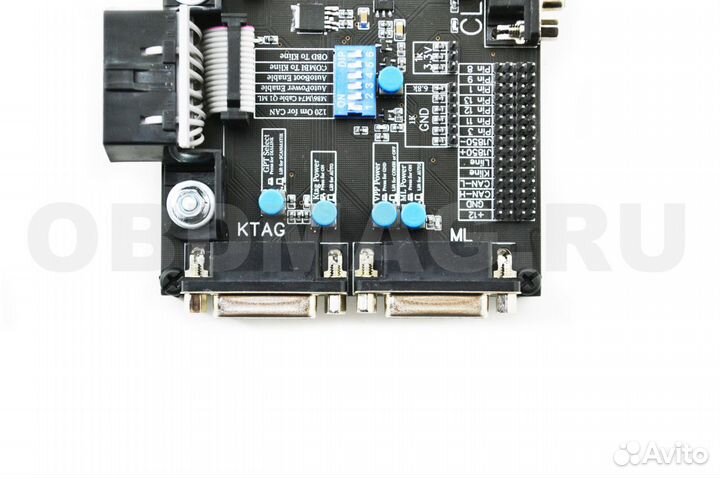

Универсальный Powerbox v2 by MusicRabbit/Wolfman84

Данный PowerBox позволяет использовать J2534 совместимый адаптер в качестве устройства практически любого загрузчика как отдельно, так и в паре с ПАК загрузчиком Combiloader (при необходимости выбора данного загрузчика). Для удобства подключения к блокам ЭБУ двигателя, SRS и др. блоков можно использовать как штатные кабеля для загрузчика ScanMaserCAN (он же "Тульский"), так и кабеля от KTAG, Chiploader. При необходимости можно использовать dupont кабеля от Arduino или же смастерить самим дополнительные кабеля в соответствии с выбранной распиновкой используемого выхода PowerBox. Для этого вся распиновка выходов этого PowerBox выложена внизу темы. Им можно работать с такими загрузчиками как: Chiploader, Combiloader, PCMFlash (включая 53, 71 пакеты), MDFlasher, AlexFlasher, BitBox и многие другие... Функционал каждого разъема подписан на шелкографии платы 1. ODB Power в нажатом состоянии подает на 16 пин разъема обд +12В. Нужен для работы с комбилоадером и диалинком. При использовании ГПТ, согласно справки к комбику, питание в некоторых случаях нужно отключать 2. GPT Select в нажатом состоянии выход GPT1 подключен к 15 пин, а GPT2 к 7 пин разъема OBD. В поднятом состоянии GPT1 подключен к 1 пин, а GPT2 к 2 пин разъема OBD. Служит для выбора источника генерации GPT сигнала. В нажатом состоянии для Combiloader и Dialink, в отпущенном – Scanmatik 2 и PCMFlash либо использование контакта GPT2 для j1850 (+) 3. VPP Power в нажатом состоянии притягивает контакт VPP разъема KTAG и Pr.En (pin2) разъема ML к минусу питания (GND). В отпущенном состоянии подключен к пин 11 разъема Combiloder (разрешение программирования). 4. Ktag Power, ML Power, CL Power в нажатом состоянии включает соответствующий разъем. При отпущенном состоянии используется автоматическое питание (если разрешено выбором Дип) 5. Не подписанный выключатель в центре платы – Boot pin. Служит для принудительного включения Boot пинов. В отпущенном состоянии используется автоматическое управление (+5В на 12 пин OBD) (если разрешено выбором DIP) В центре платы находятся 6 DIP переключателей для конфигурации бокса к различным загрузчикам или ситуациям. 1. 120 Om For CAN – Служит для подключения терминирующего резистора 120 Ом на шину CAN 2. M86\M74 Cable Q1 ML – Управляет 3 пин разъема ML. Нужен для включения внутреннего транзистора в кабеле Molex 48-32 Pin или переключения реле в кабеле Molex 55-65 pin от Тульского MotorLoader при использовании кабелей с другими программами. 3. AutoPower Enable – Разрешает автоматическое управление питанием разъемов, но если быть точным, то управляет 15 pin разъема OBD и отключает его от транзистора Автопитания. При использовании GPT от Dialink в паре с Combiloader следует ВЫКЛЮЧАТЬ этот переключатель. Следует учитывать, что этот переключатель НЕ ОТКЛЮЧАЕТ автоматическое питание от Combiloader. Пин 5 разъема Combiloader (зажигание) всегда подключен к линиям питания, независимо от положения этого переключателя. 4. AutoBoot Enable – Разрешает автоматическое управление boot пинами через 12 пин разъема OBD 5. Combi to Kline – Подключает шину Kline разъема Combiloader к общей шине Kline 6. ODB to Kline – Подключает шину Kline разъема OBD (7 pin) к общей шине Kline. При использовании GPT от Dialink в паре с Combiloader следует ВЫКЛЮЧАТЬ один из переключателей выбора источника Kline т.к. произойдет соединение GPT контакта с Kline комбилоадера и возможно влияние «светофора» на генерацию GPT. Распиновка разъемов на плате: . KTAG (DB15F) 1 - RESET 2 - VPP 3 - GPT2 (J1850+) 4 - CNF1 5 - +12 6 - -- 7 - CAN-H 8 - J1850 - 9 - Power 10 - BOOT 11 - GND 12 - GPT1 13 - -- 14 - K-LINE 15 - CAN-L ML (DB15F) 1 - +12V 2 - Prg.En. 3 – Q1 4 - GND 5 - GND 6 - CAN1 H 7 - CAN1 L 8 - -- 9 - -- 10 - Power 11 - K-Line 12 - -- 13 - K-Line 14 – OBD-1 (GPT1) 15 – OBD-2 (GPT2) CL (DB9F) 1 – GND 2 – GND 3 – CAN H 4 – K-line 5 – CAN L 6 – J1850 – 7 – J1850 + 8 – L-Line 9 – Power COMBILOADER (DB25M) 1 – K-line 5 – Power 11 – VPP 18 - +12 21 – GND 22 - GND
