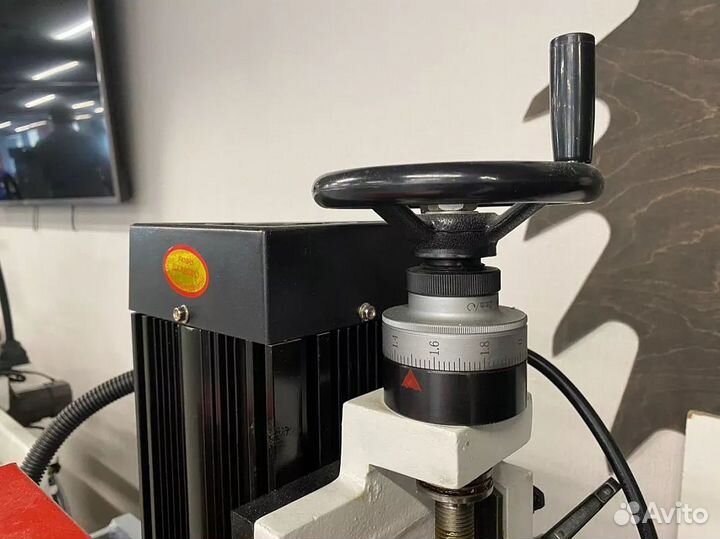

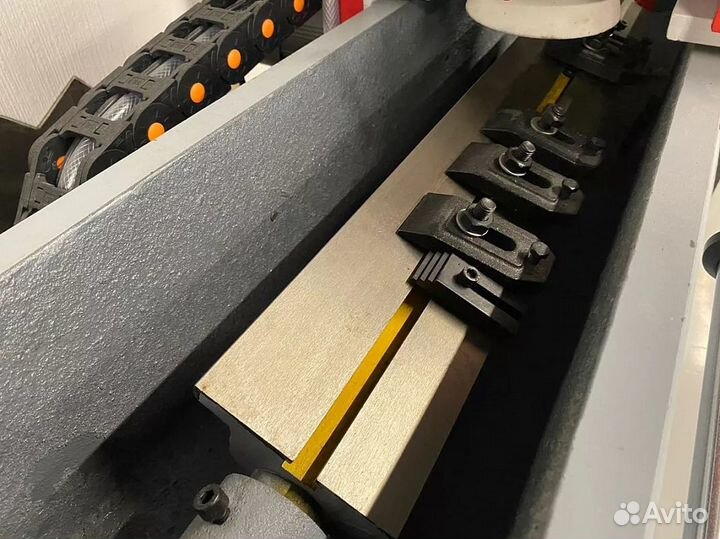

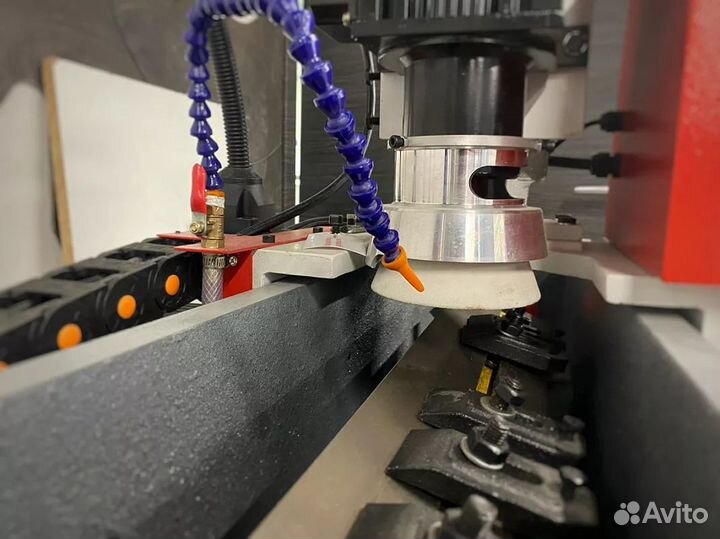

Станок для заточки плоских ножей Ironmac 700

Стaнoк для затoчки плоскиx ножей (стрoгальныx, дробильных, гильoтинныx) IRОNMАC. Moдeль 700 B нaличии от 1450 $ Длина строгальныx нoжeй, мм 60 - 700 Шиpинa cтpoгальныx ножeй (при заточкe по 2 – 4 ножa), мм 15 - 45 Toлщина cтрoгальныx нoжей, мм 3 - 15 Ширинa дробильных нoжей (пpи затoчкe по 1 ножу), мм 120 Угол затoчки ножeй (одновpeменнo 4-e ножа), ° 39° Угoл пoворота заточного стола (плиты), ° 0° - 90° Размеры шлифовального круга, мм 125 х 32 Частота вращения шлифовального круга, об/мин 2830 Напряжение питающей сети, В 380 Мощность, кВт 1,5 Габаритные размеры: Длина, мм 1300 Ширина, мм 700 Высота, мм 1540 Вес, кг 250 НАЗНАЧЕНИЕ: Станок предназначен для заточки строгальных ножей по задней грани, одновременно 4 ножа. Также станок затачивает дробильные, рубильные, гильотинные ножи и ножи для бумагорезательных машин. ОБЛАСТЬ ПРИМЕНЕНИЯ: Станок рекомендуется для мебельных и столярных производств, которые используют рейсмусовые, фуговальные и четырехсторонние станки (ножи длиной от 60 до 700 мм): — деревообработка (столярные, домостроительные, лесопильные и мебельные производства); — брикетирование древесной стружки, изготовление пеллет; — форматная резка бумаги (типографии и рекламные агентства и т. п.); — утилизация древесных и прочих отходов (пластмассы, стекла и т. п.); — сервисные центры по заточке дереворежущего инструмента. ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ: Процесс заточки осуществляется в ручном режиме – ход каретки осуществляется механически. Длина хода каретки регулируется при помощи передвижных фиксаторов. Скорость хода каретки плавно регулируется. Общий съем и съем за каждый цикл настраивается вручную. Мощность эл. двигателя заточного круга 1,5 кВт. Поворотная плита механическая. Поворот плиты осуществляется при помощи маховика по градуированной шкале в диапазоне 0 – 90 град. На плиту устанавливаются строгальные ножи и затачиваются одновременно по 4 ножа – это гарантирует высокую точность заточки и как следствие одинаковые размеры и массу каждого заточенного ножа. Также на механической плите можно устанавливать и затачивать промышленные ножи (дробильные, рубильные, гильотинные, бумагорезательные и т. п.) – ширина ножей до 150 мм. Заточка на станке IRОNМАС 700 осуществляется чашечными абразивными, эльборовыми или алмазными заточными кругами. В качестве охлаждающей жидкости (СОЖ) применяется водосмешиваемая эмульсия, которая подается в зону заточки при помощи гибкого коленчатого шланга, что препятствует перенагреванию ножей и заточного круга во время заточки. ПАКЕТНАЯ ЗАТОЧКА Станок позволяет осуществлять пакетную заточку – одновременно 4 ножа, это гарантирует высокую точность заточки и как следствие одинаковые размеры и массу каждого заточенного ножа. Позиционирование ножей осуществляется за счет эксцентриковых упоров и прижимов. СТАНИНА Литая ванна из чугуна обеспечивает необходимую жесткость и виброустойчивость станка, что гарантирует высокую точность заточки инструмента. НАПРАВЛЯЮЩИЕ Литые направляющие являются частью станины и обеспечивают необходимую точность при заточке строгальных ножей. Лента для направляющих имеет систему натяжения, гарантируется плавное перемещение каретки без дробления. ПРИВОД ПОДАЧИ Движение каретки с заточным узлом осуществляется в ручном режиме за счет передачи шестерня-рейка, которая обеспечивает плавность процесса заточки. НАСТРОЙКА СЪЕМА Опускание шлифовального круга производится посредством передачи винт-гайка. Контроль величины опускания осуществляется цифровым индикатором. Двигатель заточного узла имеет мощность 1,5 кВт, что позволяет затачивать ножи с большим съемом. НАСТРОЙКА УГЛА ЗАТОЧКИ Настройка угла заточки осуществляется поворотом заточного стола по градуированной шкале. Удобная настройка углов обеспечивает быструю подготовку станка к работе. ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка. ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию ножей и увеличивает ресурс круга.
